產品技術規范書

設備名稱: 工頻耐壓試驗裝置

型    號: BOWJH

生產廠家: 武漢博試電氣有限公司

品    牌: 博試電氣



一、 采用標準：

DL/T 848.2-2004        《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》

DL/T 474.4-2006        《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》

DL/T 596-2005          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900　　　　　　　 《電工名詞術語》

GB/T16927.1~2-1997　 《高電壓試驗技術》

GB4793-1984 《電子測量儀器安全要求》

GB191       《包裝貯運標志》

GB/T.311-1997         《高壓輸變電設備的絕緣與配合》





二、 功能簡述：

     BOWJH工頻耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

    工頻耐壓試驗裝置是根據最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。



三、   儀器特點：

1.監視功能：高壓電壓 低壓電流  零位指示  電源指示 工作指示 計時指示

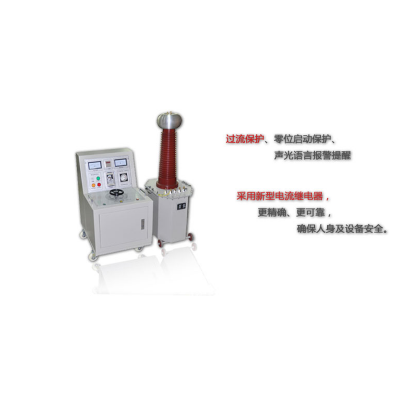

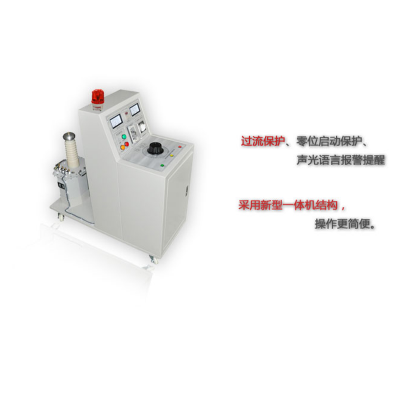

2.保護功能：過流保護、零位啟動保護、聲光語言報警提醒

3.采用新型時間繼電器，計時范圍更廣（1S～99H）

4.采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

5.試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

6.試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。



四、  技術參數:

控制箱（臺）參數：（常規參數見下表1）

型號規格	容量	輸 入 電 源				輸  出 電 壓		重量（kg）
		相數	（V）	（A）		（V）	（A）
BOWJH-2/220	2	1	220	10	0-250		8	14
BOWJH -3/220	3	1	220	15	0-250		12	16
BOWJH -5/220	5	1	220	25	0-250		20	18
BOWJH-10/220	10	1	220	50	0-250		40	80
BOWJH -15/400	15	2	380	37.5	0-430		34.8	90
BOWJH -20/400	20	2	380	50	0-430		46.5	100
BOWJH -25/400	25	2	380	62.5	0-430		58.1	120
BOWJH -30/400	30	2	380	75	0-430		69.7	140
BOWJH -50/400	50	2	.380	125	0-430		116.2	160
BOWJH -100/400	100	2	380	250	0-430		232.5	50

說明：1. 如有特殊參數要求，可按用戶的技術參數進行設計制作。

        2. 輸出容量為5kVA以下（含5kVA）時控制部分為箱式，其它都為臺式。







表2.YD系列交流試驗變壓器



注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格， 也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。





五、  產品清單：
