產品技術規范書

設備名稱: 電纜故障測試儀

型    號: BO-2133

生產廠家: 武漢博試電氣有限公司

品    牌: 博試電氣





采用標準：

DL/T 846-2004        《高電壓測試設備通用技術條件系列標準》

DL/T 848-2004        《高壓試驗裝置通用技術條件》

DL/T 596-2005        《電力設備預防性試驗規程》

GB50150-2006　　     《電氣裝置安裝工程電氣設備交接試驗標準》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900　　　　　　　 《電工名詞術語》

GB/T16927.1~2-1997　 《高電壓試驗技術》

GB4793-1984 《電子測量儀器安全要求》

GB191      《包裝貯運標志》

GB/T.311-1997        《高壓輸變電設備的絕緣與配合》





組成：

BO-2131直流高壓發生器

BO-2132電纜尋跡及故障定位儀

BO-2133電纜故障測試儀

BO-2134 電纜識別儀















BO-2131直流高壓發生器



功能簡述：

BO-2131直流高壓發生器是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

儀器特點：

一體化直流高壓發生器。操作方便，自動保護。

主要技術參數

1. 輸入電源：AC 220V，50Hz

2. 輸出電壓：DC 0～15kV

3. 額定功率：2KVA

4. 環境溫度：0～40oC

5. 環境濕度：<75%RH

6. 海拔高度：<1000m

7. 絕緣等級：A級

8. 尺寸： 430×540×410 m

9. 重量： 48.5 kg

主要清單：

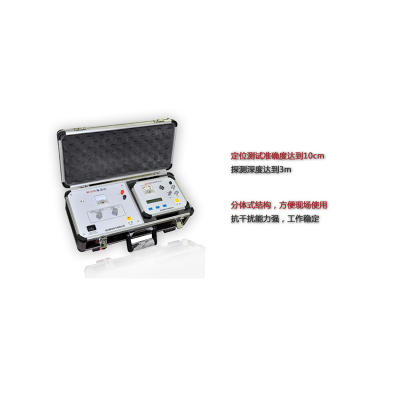

BO-2132 電纜尋跡及故障定位儀

功能簡述：

BO-2132電纜尋跡及故障定位儀是由BO-2132F發射機、BO-2132J型接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，電纜電路的探測以及電纜埋深等測試。

本儀器采用了石英晶體振蕩器，中大規模集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。由于儀器采用了小型鎳鎘畜電池供電，因此儀器具有體積小，重量輕，耗電小，便于攜帶等優點，特別適用于野外作業。

儀器特點：

1． 分體式結構，方便現場使用。

2． 定位測試準確度達到10cm，探測深度達到3m。

抗干擾能力強，工作穩定。

主要技術參數

1．準確定點的故障絕緣阻值：0～5MΩ

2．定位測試準確度：≤±10cm

3．探測線纜深度：≤3m

主要清單：

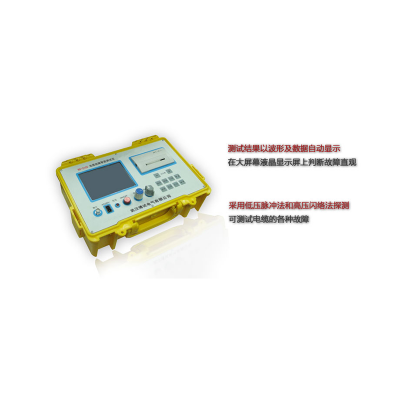

BO-2133 電纜故障測試儀

功能簡述：

有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

 儀器特點：

1．功能齊全

測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。

2. 測試精度高

儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。

3. 智能化程度高

測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。

4. 具有波形及參數存儲，調出功能

采用非易失性器件，關機后波形、數據不易失。

5. 具有雙蹤顯示功能。

可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。

6． 具有波形擴展比例功能。

改變波形比例，可擴展波形進行精確測試。

7. 可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

8. 具有根據不同的被測電纜隨時修改傳播速度功能。

9. 小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

主要技術參數

1. 最遠測試距離：32km (明線可達100千米)

2. 探測盲區：　　　1m

3. 讀數分辨率：　　1m

4. 功耗：　　　　　5VA

5. 使用條件：環境溫度　　　  0℃～＋40℃

極限溫度　  －10℃～＋50℃）

相對濕度　　40℃（20～90）%RH

大氣壓強　 （86～106）Kpa

重量：3.5kg

主要清單：





BO-2134電纜識別儀

功能簡述：

BO-2134電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它是一小型化手提式，緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶卡鉗的接收機及連線構成。

儀器特點：

1. 為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。

2. 接收機上的放大調節器可調整信號強度。

主要技術參數

1．電源輸入：AC220V 50Hz。

2．主機外型尺寸：400mm×270mm×210mm

3．接收機外型尺寸：155mm×205mm×50mm
