品技術規范書

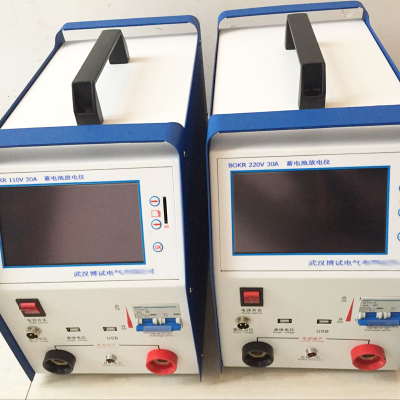

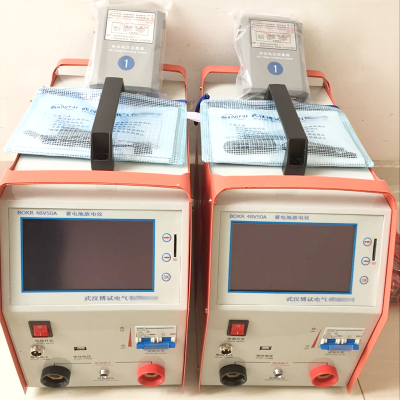

設備名稱: 蓄電池放電儀

型    號: BOKR

生產廠家: 武漢博試電氣有限公司

品    牌: 博試電氣



一、 功能簡述：

BOKR蓄電池放電儀是針對整組12V-600V蓄電池系列測試，不同規格型號對整組要求不同，具體根據儀表為準。單體電池電壓為1.2V-12V的鉛酸蓄電池組進行測試的專用儀器。儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據有關測試與維護規程要求所設計，對蓄電池進行性能檢測的測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段。





二、 儀器特點：

l 儀器采用觸摸屏操作，直接使用觸摸筆或者手指即可操作界面。

l 存儲數據方式有內部存儲和外部SD卡存儲方式，自行選擇。

l 具有過壓、過流、過熱等保護功能。

l 在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組及單節電池進行實時的監測；包括整組電壓、單節電池電壓、整組充放電電流、整組充放容量、監測時間等；

l 放電測試功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好“放電電流”、“放電時間”、“放電容量”、“整組終止保護電壓”、“單體終止保護電壓”等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。單體電壓終止條件也可設置為只報警不終止。

l 容量快測功能：(選配)在電池組脫離系統后利用智能假負載進行放電，只需3～20分鐘便可測出電池組中每一節電池的實際容量、內阻、性能狀況（正常、落后、劣化）等；

l 在測試過程中當檢測到整組或者單體電池異常、測試儀工作異常時，測試儀自動終止測試，以便對電池進行保護。測試儀采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。

l 高亮度彩色屏幕液晶顯示器，顯示效果清晰優美。

l 上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。





三、 主要技術參數：





特    性	技術參數
型    號	BOKR
整組電壓測量范圍	10V-18V	18V-150V	150V-300V	300v-460v
整組電壓分辨率	0.01V	0.1V	0.1V	0.1V
電壓測試精度	0.5%	0.5%	0.5%	0.5%
恒功率調節范圍	600W-18000W
放電電流工作范圍	0-50A	0-120A	0-50A	0-30A
放電電流控制精度	0.1A	0.1A	0.1A	0.1A
電流測試精度	1%	1%	1%	1%
單體電壓測量類型	2V/6V/12
單體電壓測量范圍	采用藍牙無線模塊，支持2V/6V/12V電池電壓監測，只要總電壓不超過門限，每組電池?cái)?shù)量不限，可以同時監測1-24組電池單體電壓
單體電壓分辨率	0.01V
工作電壓	單相三線制：220Vac(-20%--+30%),頻率：45-65Hz：
耐壓測試	輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min
安全性	滿足EN610950
散熱方式	強風冷制
通訊方式	RS232通訊和SD卡口通訊
顯示方式	7寸彩色液晶顯示，帶觸摸
溫    度	工作范圍：-5～50℃ 貯藏溫度：-40～70℃
濕    度	相對濕度0～90%（40±2℃）
噪    音	﹤60dB
海    拔	額定海拔4000米
散    熱	強迫風冷
