JY復合硅酸鋁保溫砂漿是以多種天然富含鋁、鎂的纖維狀硅酸鹽非金屬材料(多種微米顆粒、納米孔徑，具有截面積為0.36 nm x 1.06 nm的管狀貫穿通道及高達900 m / 克的理論表面積、具良好的粘結性和熱穩定性、導熱系數小于0.043 w/m?K的無機礦物質)，添加一定量的無機輔料，經復合加工制成的一種單組分、高性能、綠色環保的新型墻體保溫隔熱材料。可廣泛應用于新舊建筑物保溫隔熱工程，有效改善室內熱環境。保溫隔熱系統由復合硅酸鋁保溫砂漿保溫隔熱層和防水抗裂抹面砂漿防護層兩部分組成，保溫隔熱系統外墻飾面層可采用涂料或面磚飾面，是實現建筑物圍護結構節能設計的選擇。復合硅酸鋁保溫砂漿，符合標準GB/T 20473-2006《建筑保溫砂漿》規定要求。產品能直接與建筑物基層構成保溫系統，適用于建筑節能50%和65%目標要求的新建擴建和既有房屋改造的工業及民用建筑墻體內外保溫和分戶墻、地下室、樓梯、走廊、消防通道、熱橋的保溫隔熱，也可與其他保溫材料復合構成外墻保溫系統，適用于EPS、XPS 保溫層的找平防火層或保護層等。
復合硅酸鋁保溫涂料
產品特性：
◆復合硅酸鋁保溫砂漿 溫度穩定性和化學穩定性良好：
保溫隔熱系統在-40~800℃溫度范圍內急冷急熱，保溫層具不開裂、不脫落、不燃燒、耐酸、堿、油等優點。彌補了傳統的墻體保溫材料存在的吸水率高，易老化，體積收縮率大，產品后期強度低和空鼓開裂降低保溫性能等缺陷，同時又彌補了聚苯顆粒有機材料易燃、防火性差、高溫產生有害氣體和強度低、反彈性大等不足，與建筑物墻體同壽命。
◆復合硅酸鋁保溫砂漿 施工簡便、綜合造價低：
可直接抹在毛坯墻上，其施工方法與水泥砂漿找平層相同。該產品使用的機械 ，工具簡單，高效便利，與其他保溫系統相比有明顯的施工周期短、工程質量容易控制的優勢。
◆復合硅酸鋁保溫砂漿 適用范圍廣、阻止冷熱橋產生：
適用于各種墻體基層材質及各種形狀復雜墻體的保溫。基層可以是鋼筋混凝土墻及砌體墻，保溫層全封閉、無接縫、無空腔，沒有冷熱橋產生。不僅用于外墻外保溫還可以用于外墻內保溫，或者外墻內外同時保溫，及屋頂的保溫和地暖的保溫層，為節能體系的設計提供了全新的選擇。
◆復合硅酸鋁保溫砂漿 強度高、保溫效果好、系統持久耐用：
與基層粘結強度高，不產生裂紋及空鼓，有效防止溫差應力對墻體的破壞，是墻體保溫材料中安全系數高，綜合性能和施工性能理想的保溫材料，與國內其他墻體保溫隔熱材料相比具有技術優勢和性能優勢。
◆復合硅酸鋁保溫砂漿 綠色環保、無公害、安全性能好：
材料燃燒性能為A級不燃材料，無毒、無味、無放射性污染，對環境和人體無害，具有良好的環境保護效益。可廣泛用于密集型住宅、公共建筑、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為防火隔離帶施工，提高建筑物的防火標準。
技術指標：
復合硅酸鋁保溫砂漿
項 目 單 位 技術要求
堆積密度 Kg/m ≤250
干表觀密度 Kg/m 240-300
抗壓強度 MPa ≥0.20
導熱系數 W/(m.K) ≤0.070
線收縮率 % ≤0.30
壓剪粘結強度 KPa ≥50
軟化系數 -- ≥0.50
放射性(放射性比活度) -- 內照射指標(1Ra≤1.0)
-- 外照射指標(1 γ ≤1.0)
使用方法：
◆按保溫砂漿：水 = 1:0.8-1.2的重量比配料。
◆先把清水倒入桶中，再加入保溫砂漿，用電動攪拌器攪拌成均勻的膏漿狀，靜置3-5分鐘后，再略做攪拌，即可使用。

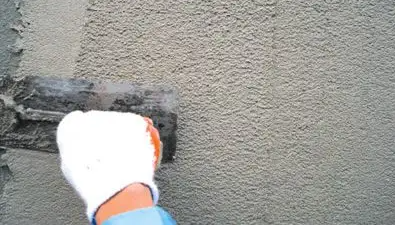

◆用刮板或抹刀均勻抹于工作面上。
◆養護3-7天后即可進行下道工序。
◆參考用量：基面平整，保溫層厚度為15 mm 的情況下，用量約為4.5-6.0公斤/平方米。
施工流程：
◆對基層做界面處理：基層應當是用水泥砂漿粉刷過的砂漿基層，平整、牢固、無空鼓、開裂等現象。墻面平整度應達到中級抹灰≤4mm驗收標準。
◆批刮10-30mm厚的復合硅酸鋁保溫砂漿，在保溫層施工完畢2-3天后待保溫層全部干燥方可批刮聚合物防水抗裂抹面砂漿。
◆瓷磚飾面：在復合硅酸鋁保溫砂漿保溫層表面批刮一層聚合物防水抗裂抹面砂漿，然后將鍍鋅鋼絲網平鋪，每平方米用9個錨固釘固定，然后再批刮聚合物防水抗裂抹面砂漿，用強力瓷磚石材粘結劑及彩色防水防霉填縫劑完成飾面磚的鋪貼和填縫工作。
◆涂料飾面：在復合硅酸鋁保溫砂漿保溫層表面批刮一層聚合物防水抗裂抹面砂漿，然后將耐堿玻纖網格布平鋪后，再刮涂一層聚合物防水抗裂抹面砂漿，轉角和門窗開口處做增強處理。聚合物防水抗裂抹面砂漿和耐堿玻纖網格布共同組成保溫體系的保護層，然后批刮柔性專用膩子，涂刷飾面涂料。
注意事項：
◆施工前須先確定底材的垂直及平整度，施工前需要提前潤濕墻面，以無
產品分類
