復合硅酸鹽保溫涂料產品介紹
--- 汽輪機本體施工技術（同樣適用管道鍋爐罐體等設備）
一：復合硅酸鹽保溫涂料介紹
1構成：復合硅酸鹽保溫涂料是在傳統材料的基礎上融入特殊工藝復合精制而成的一種新型保溫材料，以多種優質輕體無機礦物質為填料，滲配適量化學添加劑和復合高溫粘合劑，經特殊工藝復合精制而成。
根據材料的物理狀態不同可分為兩大類：干粉狀和膏狀（又稱漿料）。
2特點：本產品具有環保、無毒、導熱系數低、粘接強度大、不脫落、不開裂、容重輕、施工不受設備形狀限制、耐酸、耐堿、耐油的腐蝕，對人體無毒無害，不腐蝕設備等特點。施工簡捷、快速，常溫（10-35攝氏度）下自然冷凝，必要時可加熱輔助，具有保溫、隔熱、耐高溫、可塑性強等特點。可對-40度到800度的設備管道進行保溫，使用溫度范圍廣。
3適用范圍：本產品廣泛應用于熱電廠、化工、紡織業、印染廠、食品、鋼鐵、石油、電力、醫院、輕工、水泥、國防工業等熱工設備的保溫節能，特別用于罐體、鍋爐、管道、窯爐、爐墻、爐壁、玻璃爐、熱風爐、加熱爐、反應釜、機械、閥門、彎頭、汽輪機、鍋爐本體、油缸、儲罐、蒸汽設備、除塵設備、球閥體、旋轉體、圓錐體、不銹鋼、烘干爐、蒸餾塔和各種異型設備的保溫層工藝。
4產品指標：干燥密度<200kg/立方????膏體密度<450kg/立方
????????????導熱系數：<0.062w/m.k
????????????粘接強度：>15Kpa ??PH值：7
????????????不燃性：A級??耐酸堿性：10%濃度無腐蝕
5包裝：干粉狀采用編織袋包裝??加水比例：1:0.8~1?
????????????膏狀漿料采用內襯塑料膜編織袋包裝???
6注意：運輸過程中應注意防潮、防雨、存儲時應放在通風干燥的地方，避免曝曬，雨淋，保溫涂料最佳使用期為5個月內，穩定期為10個月施工前準備
1需要確定的是需要保溫的設備罐體最高有多少度的溫度，施工的過程中設備罐體本身有沒有溫度，這里的溫度不單單指的是高溫，超過天氣溫度就算有溫度，這點非常重要，這決定了需要用到材料的耐溫性能。
2罐體設備管道鍋爐等提前需要做除銹除油除塵處理，確保設備表面沒有任何雜質和水分。
3必須用到的工具材料有：膠皮手套、抹灰刀、自來水、測量工具、攪拌設備（攪拌機或者鐵鍬之類）
??可能需要用到的材料有：鋼（鐵）絲網、網格布、短小的鋼筋棍、防水材料（鐵皮、鋁皮、防水涂料均可）
四：施工工藝
1將管道設備表面清除干凈，除油除銹除塵。2將保溫涂料以3-5袋為一組，加適量水攪拌成膏狀（漿料可直接使用），靜置10分鐘，然后再進行攪拌，以給予材料中成分充分的反應時間。

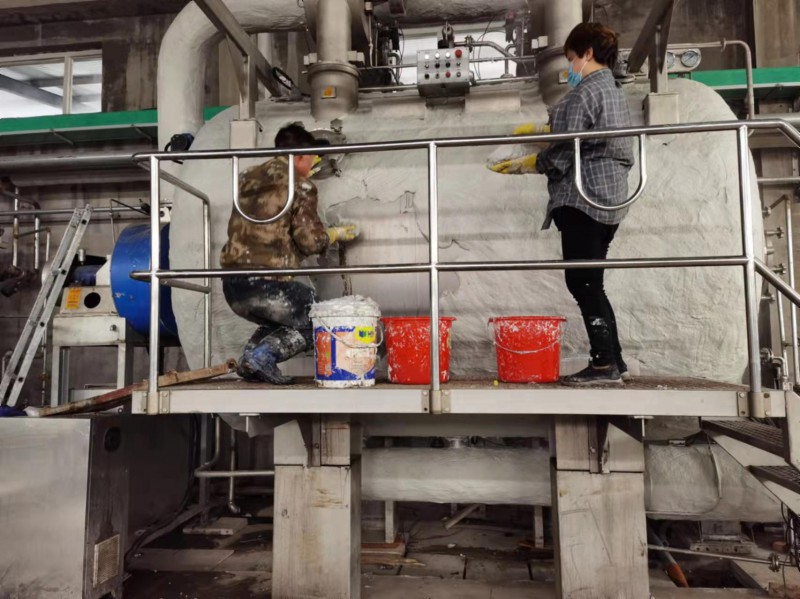

3將攪拌好的材料用托板和抹灰刀在設備表面進行涂抹，第一遍厚度以不超過10mm為宜，建議為5mm，涂抹時最好經緯交叉進行。
4待第一遍干透后再進行第二次涂抹，厚度約為10-20mm，待前次涂抹層九成干后，再進行下一次涂抹，以此類推。
5按以上順序直到要求厚度為止，表面壓光，然后在做防水。
注意事項：
1保溫涂層厚度主要取決于設備的最高溫度，具體厚度可咨詢廠家。
??????2一般情況下，設備是在常溫下施工的，在常態下施工時，可直接涂抹。當保溫層在熱態下施工時，可先將涂料在其表面進行梅花點狀涂抹，待梅花點凝固后再進行大面積整體保溫，涂抹時動作宜輕，并縱橫交叉分層進行涂抹，以增強纖維間拉動，每層厚度視具體情況而定。待前涂抹層九成干后，再繼續涂抹下一層，待最后一層固結后，將表面壓光，干燥后作表面處理。
??3保溫涂料干燥的時間長短與很多因素有關，比如天氣狀況、大氣溫度、空氣濕度、以及設備本身的溫度。對于特殊設備，可采用涂抹完之后升溫設備縮短涂料的干燥時間。
4對于厚度較厚或施工面積較大的保溫設備，一般建議在施工前先做拉錨處理，就是在施工前用鋼絲網或鐵絲網先將罐體設備包圍并固定，或者直接用一些短小的鋼筋或鐵棍垂直焊在設備罐體表面，這樣做的目的，都是為了給予保溫材料更大的與罐體設備的接觸面積，從而達到穩固，防止脫落的目的。對于管道等直徑較小的設備，纏上一層鋼絲網比較簡單。
??5對于特殊設備的保溫，有時需要外加一些高溫粘結劑，具體詢問廠家。
6對于振動設備、旋轉設備或涂抹層等于或超過5公分的保溫，需要在表層纏繞一層網格布或纖維布，防止由于因時間過久而脫落。
??7對于需要做防水處理的設備，在達到保溫厚度后，可用抹面材料進行涂抹，厚度5mm-20mm均可，再刷上準備好的防水涂料，也可直接用鐵皮或鋁皮包裹，效果會更佳。
產品分類
