PVV控制電纜信號電纜PVV鎧裝信號電纜

PTYA23電纜，PTYAH23鎧裝信號電纜

PZYA23鎧裝信號電纜

PTYL23電纜，PTYLH23鐵路信號電纜 鋁護套鐵路信號電纜

PTYL23鋁護套信號電纜

PTYA23 4X1.0  4芯信號電纜   PTYAH23鎧裝鐵路信號電纜

PTYA23 6X1.0   6芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 8X1.0  8芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 9X1 0   9芯信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 12X1.0  12芯鐵路信號電纜  PTYAH23鎧裝鐵路信號電纜

PTYA23 14X1.0  14芯鐵路信號電纜  PTYAH23鎧裝鐵路信號電纜

PTYA23 16X1.0   16芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 19X1.0  19芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 21X1.0  21芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 24X1.0  24芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 28X1.0  28芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 30X1.0   30芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 33X1.0  33芯鐵路信號電纜  PTYAH23鎧裝鐵路信號電纜

PTYA23 37X1.0  37芯鐵路信號電纜  PTYAH23鎧裝鐵路信號電纜

PTYA23 42X1.0  42芯鐵路信號電纜  PTYAH23鎧裝鐵路信號電纜

PTYA23 44X1.0   44芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 48X1.0   48芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 52X1.0   52芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 56X1.0   56芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYA23 61X1.0   61芯鐵路信號電纜 PTYAH23鎧裝鐵路信號電纜

PTYL23電纜，PTYL23鋁護套電纜  PTYAH23鎧裝鐵路信號電纜

ZR-PTYA23電纜，ZRC-PTYA23鐵路信號電纜 鎧裝信號電纜

WDZ-PTYA23電纜，WDZ-PTYLH23阻燃鐵路信號電纜

PTYL23  4芯鐵路信號電纜4X1.0

PTYL23  6芯鐵路信號電纜6X1.0

PTYL23  8芯鐵路信號電纜8X1.0

PTYL23  9芯鐵路信號電纜9X1.0

PTYL23  12芯鐵路信號電纜12X1.0

PTYL23  14芯鐵路信號電纜14X1.0

PTYL23  16芯鐵路信號電纜16X1.0

PTYL23  19芯鐵路信號電纜19X1.0

PTYL23  21芯鐵路信號電纜21X1.0

PTYL23  24芯鐵路信號電纜24X1.0

PTYL23  28芯鐵路信號電纜28X1.0

PTYL23  30芯鐵路信號電纜30X1.0

PTYL23  33芯鐵路信號電纜33X1.0

PTYL23  37芯鐵路信號電纜37X1.0

PTYL23  42芯鐵路信號電纜42X1.0

PTYL23  44芯鐵路信號電纜44X1.0

PTYL23  48芯鐵路信號電纜48X1.0



本產品適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的
控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強
電干擾的地區敷設。
1 使用特性
1.1 電纜的使用環境溫度為-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3
2 型號、名稱及規格

型號 名稱 敷設范圍 規格（芯）
PTYV 聚乙烯絕緣聚氯乙烯護套鐵路信號電纜 敷設在土壤、槽、管中，能承受一般的機械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY 聚乙烯絕緣聚乙烯護套鐵路信號電纜
PTY22 聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 敷設在土壤、槽、管中，能承受較大的機械外力
PTY23 聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA22 聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYA23 聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYL22 聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYL23 聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜 3、產品截面結構示意圖

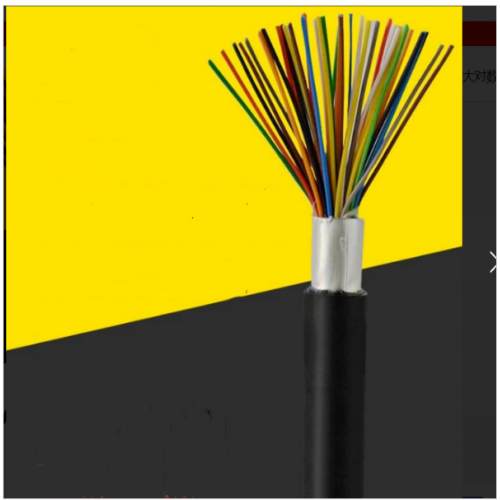

產品名稱：鐵路信號電纜
產品型號：
 PTYAH|PTYA|PZYA|PTYV|PTYY|PTY22|PTY23|PTYA23|PTYA22|PTY23|PTY22|PT YAH23|PZYA23|PZYA22|PZY23|PZY22|
執行標準：TB/T 2476.1.2-1993
產品用途：適用于額定電壓交流500V或直流1000V及以下傳輸鐵路控制信號、音頻信號及某些自動裝置固定敷設用
