1、 通信電纜技術規格書

本工程采用的所有線纜均應是低煙、無鹵、阻燃型。

1.1通信電纜需求

地區市話通信電纜和局用配線電纜應選用統一廠家產品，供主用控制中心、車站、停車場、備用控制中心使用。

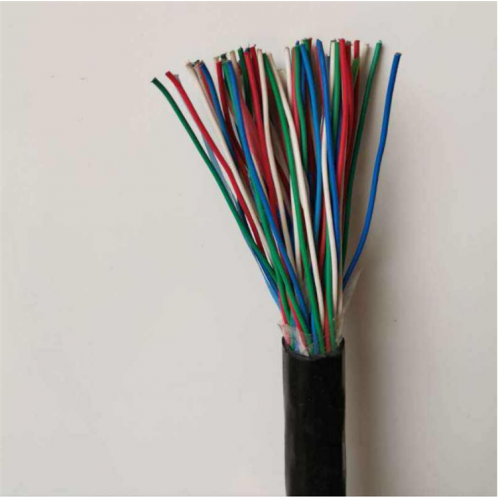

（1）采用20*2*0.5及50*2*0.5的銅芯實心聚稀烴絕緣+雙面涂塑鋁帶粘接PE護套+雙面涂塑軋紋鋼帶+低煙、無鹵、阻燃聚乙烯外護套的市內通信電纜（DWZR-HYAT23型）。

（2）采用50*2*0.5、30*2*0.5、20*2*0.5、10*2*0.5的銅芯實心聚烯烴絕緣+擋潮層聚乙烯護套+低煙、無鹵、阻燃聚乙烯外護套的市內通信電纜（DWZR-HYA型）。

（3）采用100*2*0.5和50*2*0.5的銅芯實心聚乙烯絕緣聚乙烯護套配線電纜（DWZR-HPYY型）；

1.2通信電纜主要技術要求

本工程所用通信電纜其產品性能應滿足YD/T 322-2013《銅芯聚烯烴絕緣鋁塑綜合護套市內通信電纜》標準規定。通信電纜其成品電纜的主要電氣性能指標下表所示。

電纜主要電氣性能指標表

序號	項目	單位	指標	備注
1	直流電阻＋20℃	Ω/km	0.4 ≤148.0
			0.5 ≤ 95.0
			0.6 ≤ 65.8
			0.8 ≤ 36.6
2	絕緣電阻＋20℃	MΩ.km	≥10000 HYA電纜	DC500V 兆歐表
			≥3000HYAT電纜
3	絕緣電氣強度	kv	1min 1kv導體之間不擊穿
			1min 3kv導體與屏蔽不擊穿
4	工作電容	nF/km	平均值 52±2
5	遠端串音防衛度	dB/km	≥69	150kHZ
6	屏蔽鋁帶和高頻隔離帶的連續性		連續
7	線芯混線、斷線		不混線、不斷線

1.2.1銅芯材質

應采用符合GB 3953規定的TR型軟圓銅線。

1.2.2阻水結構

（1）通信電纜護套以內的所有間隙應有有效的阻水措施，包帶及其內外的纜芯間隙宜用填充復合物連續充滿。內套和護套之間的間隙可用填充復合物連續填充或連續放置吸水膨脹帶。

（2）充油電纜的浸水及護套的透潮性能應符合GB、IEC的有關規定。

1.2.3護層

通信電纜護層結構采用內護層為雙面涂塑鋁帶粘接PE護套+雙面涂塑軋紋鋼帶+低煙、無鹵、阻燃聚乙烯外護套。其中：

（1）內護層的雙面涂塑鋁帶應符合YD/T 723.2-94有關規定。鋁帶標稱厚度為0.2mm；

（2）鋁塑復合帶搭接的重疊寬度應不小于6mm；

（3）軋紋鋼帶內側與護套間應均勻而連續地填滿符合YD/T 839規定的涂覆復合物,或其它阻水材料。鋼帶標稱厚度為0.15mm，并應符合YD/T 723.3有關規定。鋼塑復合帶與聚乙烯外護套間任何部分的平均剝離強度在18^-27℃下應不小于1.4 N/mm；

（4）聚乙烯外護套（PE）的厚度應符合GB 2952.3的有關規定。黑色聚乙烯護套的材料應滿足低煙、阻燃、無鹵并能防太陽光輻射的使用要求；

（5）護層、護套應滿足IEC754-1、2及GB/T 18380.31-2008、GB/T 17651.2-1998的有關規定；

（6）投標方應提供所用聚乙烯外護套的材料組成、產地及測試方法和標準。

1.2.4電纜阻燃性

成品電纜阻燃特性執行GB/T 18380.31-2008，但不應影響其他各項指標。

1.2.5機械性能

電纜的機械性能包括：抗拉強度、沖擊、震動、彎曲等，其指標在合同中指定。機械性能的實驗方法應按GB7424的有關規定，由投標方提出，在合同中商定。

1.2.6電纜允許的最小彎曲半徑：為纜外徑的15倍。

1.2.7電纜的適用溫度范圍為：-20℃～＋70℃；通信電纜使用壽命≥ 25年；

1.2.8充油電纜的浸水及護套的透潮性能應符合GB、IEC的有關規定。

1.2.9電纜盤長

電纜制作長度由采購方和電纜生產廠家，根據最終配盤盤長商定。配盤應以盡量減少區間內接頭為原則。

1.2.10電纜外護套尺碼標記

成品電纜護套上應沿其長度方向間隔不大于1m噴制制造廠名或其代號、電纜型號、制造年份、本線路名稱、使用等，噴涂內容招標方確定。

成品電纜護套上應噴制以m為單位的長度標志；長度標志的間距為1m，誤差應不大于5‰。

1.2.11包裝及標志應符合GB/T 13849有關規定

電纜盤上應標明：制造廠名稱、電纜型號、規格、線路名稱、用途、電纜長度、毛重、制造年月、表示纜盤正常旋轉方向的箭頭、標準編號。
