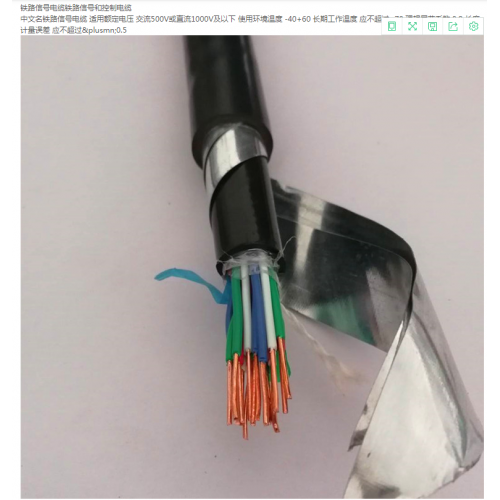

鐵路信號電纜適用于額定電壓交流500V或直流1000V及以下傳輸鐵路控制信號、音頻信號或某些自動裝置用固定敷設的各種電纜。

規格及范圍：
聚乙稀絕緣綜合護套鋼帶鎧裝聚氯乙烯護套鐵路信號電纜
PTYY  PTYA23 PTYA22 PTY23 PTY22 PTYAH23 PZYA23 PZYA22 PZY23 PZY22 0.8mm(1/1.0MM) 4-61芯 適用于交流額定電壓500V或直流電壓1000V及以下傳輸音頻信號及固定敷設的鐵路信號和集團自動化裝配的控制線路，能傳輸鐵路信集團的一般自動信號，還可傳輸移頻自動閉塞及業務通話等音頻信號。

塑料絕緣和聚氯乙烯護套鐵路信號電纜
PTYAH PTYA PZYA PTYV PTY22 PTY23 (PZY02 PZY03 PZY23 PZY22)1/0.8mm(1/1.0mm) 2-48芯 適用于額定電壓交流500V或直流1000V及以下的鐵路信號聯絡、火警信號、電報及其他自動裝置系統。

使用特性：
電纜在-40℃-+50℃環境下使用。
電纜導體長期工作溫度應不超過70℃。
普通護套的電纜在環境溫度不低于-5℃下敷設，耐塞護套為-10℃。
彎曲半徑不低于電纜外徑的15倍(敷設時)，且適用于任何水平差的干擾。

PTYY

聚乙烯 緣聚乙烯護套鐵路信號電纜

PTY22

聚乙烯 緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTY23

聚乙烯 緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYA22

聚乙烯 緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYA23

聚乙烯 緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYL22

聚乙烯 緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYL23

聚乙烯 緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

線芯的長期允許工作溫度應不超過70度，電纜環境使用溫度-40度致60度。綜合護套、鋁護套均有屏蔽作用，均適用于經過計算機需要設置屏蔽電纜的電氣化區段。電纜導體為銅芯導體，導體直徑1.0mm，線芯 緣采用高壓聚乙烯， 緣厚度0.6mm厚度允許偏差0.1mm。 緣線芯絞合時相鄰兩層的絞合方向相反，芯數為7芯以上的電纜，每一層應有紅、綠兩根芯數作為標志線。且不同于同層中其他線芯的顏色。

PTYL22-1 PTYL2-1綜合屏蔽信號電纜

產品介紹：

產品名稱型號規格:

型號名稱規格

PTYL22-1聚乙烯 緣鋁護套鋼帶鎧裝聚氯乙烯外護套綜合屏蔽信號電纜4～48芯

PTYL23-1聚乙烯 緣鋁護套鋼帶鎧裝聚乙烯外護套綜合屏蔽信號電纜

注： 1.具有低煙無鹵阻燃性能的電纜在上述標準型號前加“WDZC-”。 2.具有防白蟻性能的電纜在上述標準型號前加“FBY-”。 3.電纜規格分A和B型，導體線徑1.0mm和1.13mm。

產品功能介紹:

本產品適用于額定電壓交流500V或直流1000V及以下的鐵路信號系統（UM71軌道電路制式）中有關設備和控制裝置之間的聯接，可用于傳輸鐵路信號、音頻信號、移頻信號或某些自動信號裝置的控制電路。本產品具有良好的電磁屏蔽性能，適用于固定敷設在電氣化鐵路的干線或強電干擾區段。

電纜的使用環境溫度為-40℃～ 60℃。

電纜導體長期工作溫度不應超過 70℃。

電纜敷設環境溫度：聚氯乙烯和阻燃外護套電纜應不低于0℃；聚乙烯外護套電纜應不低于-10℃。

電纜的允許彎曲半徑：鎧裝電纜應不小于電纜外徑的15倍。

電纜敷設范圍：可敷設在土壤、槽、管中，能承受較大的機械外力。
