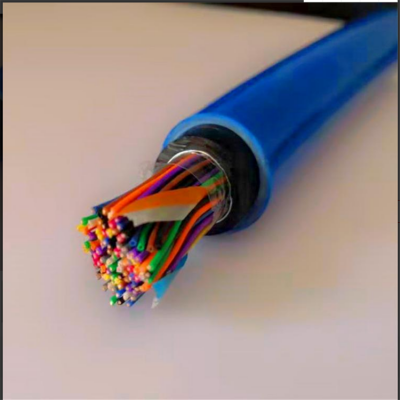

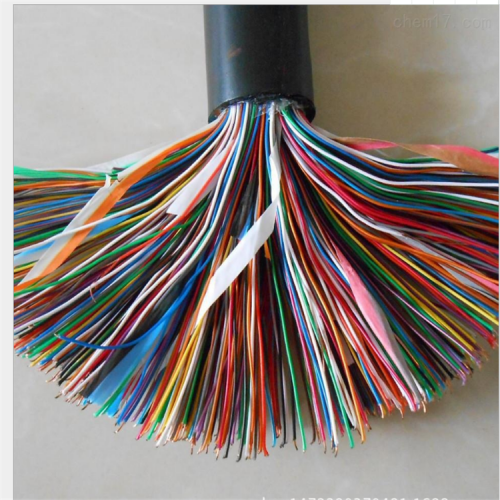

1*名稱：

  充油通信電纜HYAT

*2*型號： HYAT、HYAT53、HYAT23、HYAT22（防水、地埋）

*3*充油通信電纜HYAT用途：

實心絕緣填充型電纜適用于本地電信網的城市與鄉鎮電信線路，也適用于接入公用網的專用網線路。主要用於管道敷設。在纜芯中和屏蔽層的內外表面用石油膏填充和澆注處理，以防止水分侵入。在一30~C一60~C的環境條件下，電纜的機械和電氣性能保持不變。

*4*結構：

1、導線：退火裸銅線，銅線直徑為0．32，0．40，0．50，0．60，0．70，0．80，0．90(mm)。2、絕緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明絕緣線的顏色。

3、絕緣線對：把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。

4、纜芯結構：以25對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1％的預備線對，但zui多不超過6對。纜芯內的間隙用石油膏填充。

5、纜芯包帶：用聚脂薄膜帶繞包。

6、屏蔽：用軋紋(或不軋紋)金屬帶，金屬帶縱包于纜芯包帶之外。

7、護套：黑色低密度聚乙烯。也可提供雙層護套的電纜。

HYA：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜
HYAT：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套市內通信電纜
HYAC：銅芯實心聚烯烴絕緣自承式擋潮層聚乙烯護套市內通信電纜
HYA53：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜
HYAT53：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜
HYA22：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜
HYA23：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜
HYAT22：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜
HYAT23：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜

*5*識別和長度標記：

外表面有*性識別標記，標記間隔不大于1m，標記內容有：導線直徑，線對數量，電纜型號，制造廠廠名代號及制造年份，長度標記以間隔不大于1m標記在外表面上，但與上述標記錯開。

1. 概述
通信電纜是指用于近距音頻通信和遠距的高頻載波和數字通信及信號傳輸?shù)碾娎|，是我國五大電纜產品之根據通信電纜的用途和使用范圍,可分為六大系列產品,即市內通信電纜(包括紙絕緣市內話纜、聚烯烴絕緣聚烯烴護套市內話纜)、長途對稱電纜(包括紙絕緣高低頻長途對稱電纜、銅芯泡沫聚乙烯高低頻長途對稱電纜以及數字傳輸長途對稱電纜)、同軸電纜(包括小同軸電纜、中同軸和微小同軸電纜)、海底電纜(可分對稱海底和同軸海底電纜)、光纖電纜(包括傳統的電纜型、帶狀列陣型和骨架型三種)、射頻電纜(包括對稱射頻和同軸射頻)。
2.型號及規格
通信電纜主要用于近距音頻通信和遠距的高頻載波和數字通信,其種類、型號及規格繁多。主要有聚烯烴絕緣聚烯烴護套市內話纜,導體直徑按標準規定采用0.32mm、0.40mm、0.50mm、0.60mm和0.80mm。產品型號及規格為HYA、HYAT、HYAC、HYAGC,其生產范圍可根據采用導體直徑不同而有差異,總的加工范圍是10-3000對。
3.制造方法及技術指標市內通信電纜安裝與敷設

　　1．電纜長期允許工作溫度為-40～+50℃，月平均相對濕度為95%（+25℃時）； 　　2．電纜允許敷設與安裝的溫度應不低于-10℃； 　　3．電纜最小彎曲半徑：MHYV型為電纜外徑的10倍，其他型號為外徑的15倍。

編輯本段市內通信電纜運輸和貯存及注意事項

市內通信電纜適用于水、陸、空一切運輸工具，在運輸儲存過程中應注意： 　　1．防止水分侵入電纜； 　　2．防止嚴重彎曲及其他機械損傷； 　　3．防止高溫及陽光下暴曬； 　　4．電纜吊裝應使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜

結構特點： HYAT型市內通信電纜采用全色譜絕緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點。、通信電纜通信電纜型號HYA HYAC HYAT HPVV HYV HJVV HYY 鎧裝通信電纜HYA22 HYV22 HYAT22 HYY23 HYYT23 HYA23 HYAT23 HYA53 HYAT53

本產品主要用于本地電信網的城市與鄉鎮電信線路，也適用于接入公用網的專用網線路。根據電纜結構形式特點，可分別用于架空安裝、室內敷設。在架空安裝時需要用吊線支承。在-30℃～60℃的環境條件下，電纜的機械和電氣性能均保持不變。

●產品說明：（注：阻燃型電纜在型號前加“ZRC”）

HYV：銅芯實心聚烯烴絕緣聚氯乙烯護套市內通信電纜

● HYV-50對 通信電纜表示方法：50×2×0.4  50×2×0.5  50×2×0.6  50×2×0.7  50×2×0.8   50×2×0.9

●產品結構：

1）標稱對數：5～200對。

2）導線：退火裸銅線，銅線直徑為0．40，0．50，0．60，0．70，0．80，0．90mm。

3）絕緣材料：高密度聚乙烯、中密度聚乙烯或聚丙烯，絕緣線的顏色符合全色譜標準。

4）絕緣線對：二根不同顏色的絕緣線按照不同的節距扭絞成對，采用規定的色譜組合。

5）纜芯結構：以25對為基本單位，超過25對的電纜的按單位組合，每個單位都用規定色譜的扎帶繞扎，以便識別。100對及以上的電纜加有1%的預備線對，但zui多不超過6對。

6）纜芯包帶：纜芯用聚脂薄膜帶繞包。

7）護套：聚氯乙烯；并可提供雙護套電纜。

8）識別和長度標記：電纜外表有性識別標記，標記間隔不大于1m，標記內容有：導線直徑、線對數量、電纜型號、制造廠廠名代號及制造年份，長度標記以間隔不大于1m標記在外表面上。

●使用特性：1）電纜使用溫度：：-40℃～50℃；

            2）電纜安裝敷設環境溫度：≥-10℃；

            3）電纜月平均zui大相對溫度：95%（+25℃）；

            4）電纜安裝時zui小彎曲半徑：≥電纜外徑的12倍。
