序號

項  目

設計值

1

配套動力

110.3Kw/150馬力

2

整機外形尺寸(長×寬×高)

6100×2710×2990

底盤結構

1：底盤采用16錳高強度碳鋼制造，硬度更強，彈性更好，抗顛簸能力更好。2: 剎車為油剎，驅動輪為盤式制動，導向輪為鼓式制動，四輪剎車制動效果好，剎車距離短，安全性更高。3: 采用5+1機械換擋變速箱，取消高低速掛檔結構，操縱順暢、方便。4: 加大、加寬輪胎，驅動輪胎型號11.2-20；導向輪胎9.5-20，通過性能更好。5：加大油箱,燃油箱容量190升，減少收割作業時加油次數，提高作業效率。6: 安裝工具儲物箱，存放隨車保養設備，維修工具等，方便、實用。

3

工作行數

4（在西北地區窄行距種植區域可以實現不對行收割）

4

行距

520、600、630

6

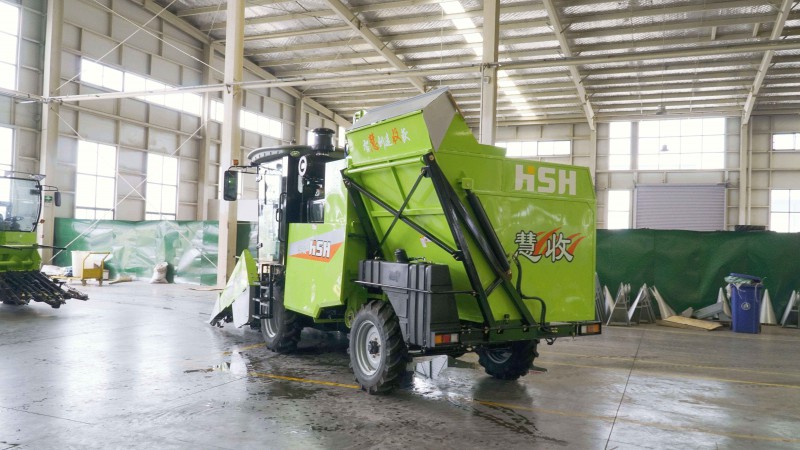

果穗升運器結構

1、加寬升運器550mm，加裝強力排雜風機、上吸風機、頂端吸風機，共3個風機，后期收割機作業時，莖稈通過性能好，輸送槽不堵塞，輸送效率高，玉米斷棒損失少。

2：升運器采用P38輸送鏈，加高輸送刮板，可靠性以及輸送效率雙重提高。

3：升運器喂入口優化為扭簧式喂入板，減少收割過程中，果穗丟失。

4: 升運器加裝安全離合器，避免過載造成的零部件損壞，降低故障率。

5: 強力吸風機及升運器強力排雜風機與二次拉莖輥完美配合，秸稈通過二次拉莖輥排出機外,風機進風量可以調節,玉米葉通過強力排雜風機吹出去，大大降低剝皮機負荷,糧倉里長秸稈和玉米葉更少,非常干凈。

6：優化設計浮動二次拉莖，有效防止秸稈在升運器輸送過程中的二次拉莖堵塞。

7：升運器頂端加裝吸風機，避免長秸稈，有效防止排雜堵塞。

7

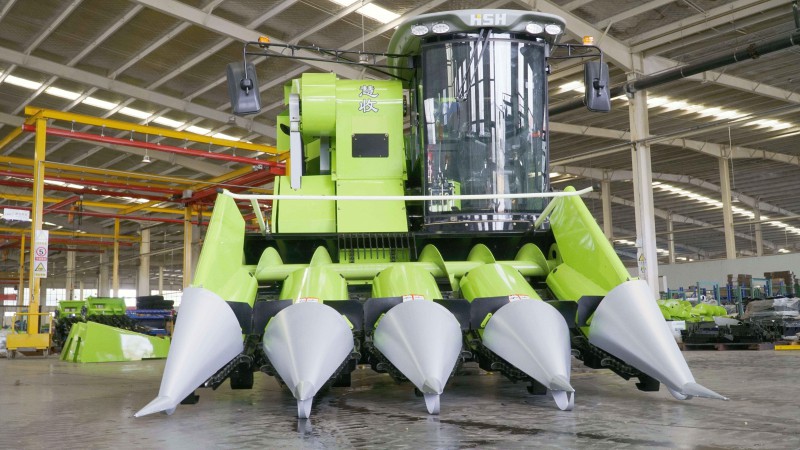

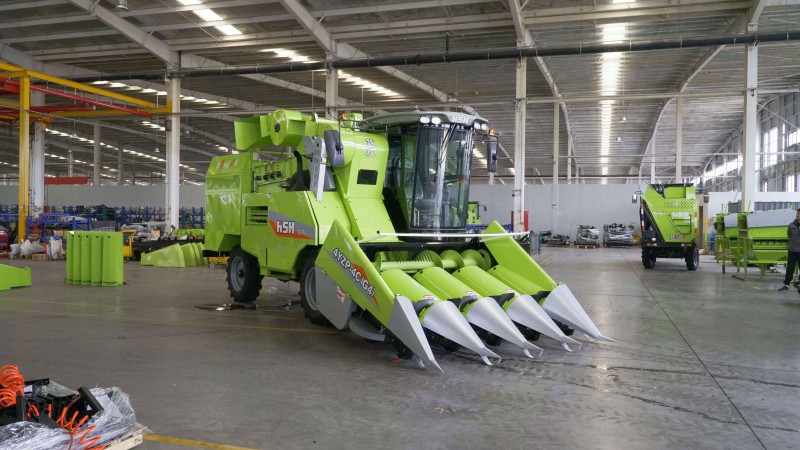

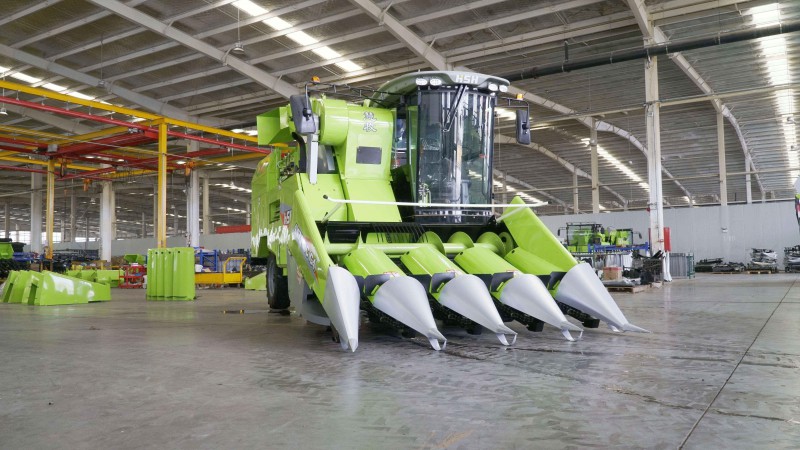

割臺結構

1：520mm、600mm、630mm,3種行距玉米機割臺，行距適應性更強，效率更高。

2：前置切刀、前置粉碎、前置甩刀，3種秸稈切碎還田方式，效果好。客戶可根據需要進行選擇，適用不同地區、滿足收割作業多種需求。

3：割臺采用六棱復合鋸齒板式拉莖，拉莖輥加長100mm，輸送秸稈更通暢，割臺不堵塞

玉米籽粒損失少，收割速度快、效率高。

4：割臺低傾角設計，分禾器前尖為自由浮動，能夠貼地面收割，矮棒收割效果好，收割倒伏玉米效果好,割臺傳動采用12A雙排鏈，傳動可靠性高。

8

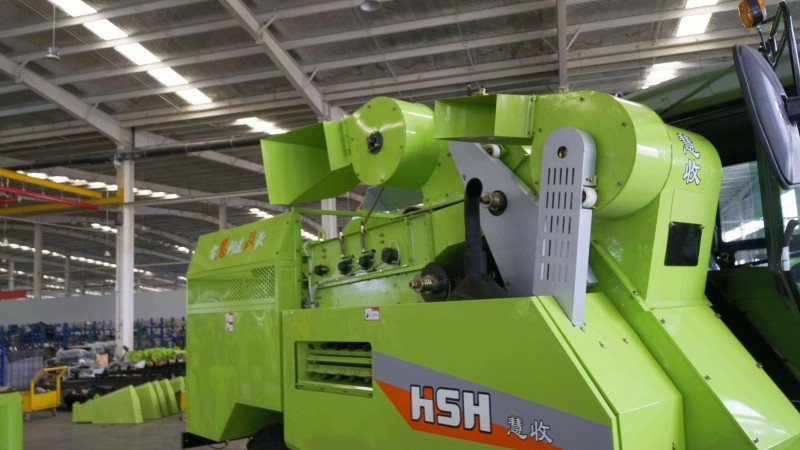

剝皮機結構

1: 剝皮機后置，采用16輥平輥全膠剝皮機，前期剝皮效果好，后期磕粒少，大大提高工作效率。

2：剝皮機加裝安全離合器，避免過載造成的零部件損壞。

3：設計可浮動式壓送器，提升剝皮效果，降低玉米磕粒。

4: 苞葉排雜設計為輸送鏈結構，刮板排苞葉，減少籽粒損失，雜余排出更順暢，提高籽粒倉籽粒均勻度。

5: 加大籽粒回收箱，采用液壓馬達式攪龍卸籽粒，籽粒裝袋方便、快捷、高效。

6：優化籽粒風機結構，籽粒風機風量可調節，減少籽粒損失，回收箱籽粒清潔度更干凈。

9

籽粒回收結構

1.卸回收籽粒，采用絞龍卸糧結構，操作簡單，省時省力。2.標配籽粒排雜風機，回收籽粒雜物少。

5

工作幅寬

2500

10

糧倉部分

1: 糧倉為雙油缸卸糧，卸糧高度達到2.3米，加大糧倉，容積2.8個立方，減少卸糧次數，大大提高工作效率。

2：糧倉加裝卸糧導板，延伸卸糧距離，果穗裝車更方便，糧倉安裝卸糧擋糧板，防止玉米棒掉地。

3：糧倉加裝液壓馬達式跑步機，效率高，橡膠輸送帶結構，不磕棒、不掉粒。

4: 倒車影像+倉滿影像，便于監控，倒車、糧倉裝載情況。

11

駕駛平臺

1: 標配豪華駕駛室，密封好、視野開闊，作業舒適。

2：標配懸浮式豪華座椅，可調節，顛簸路段行駛，收割作業時舒適性更好。

3: 液壓系統一桿操縱，使操作更為簡單、便捷。

4：鏈條自動潤滑系統，保養更方便，減少保養工作時間。

5: 整車電器系統為24V工作電壓，低溫天氣易啟動。
