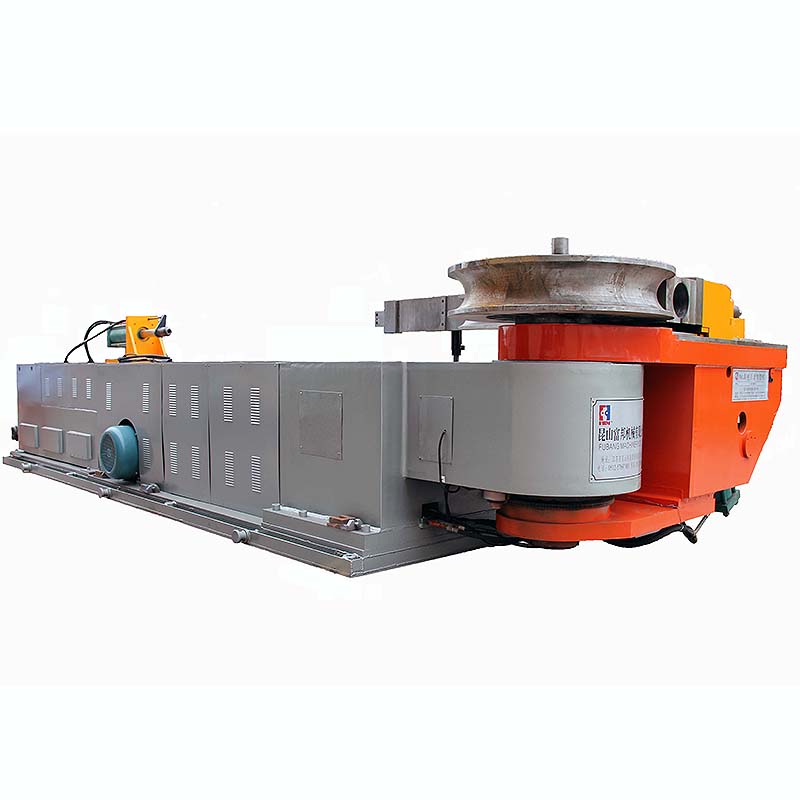

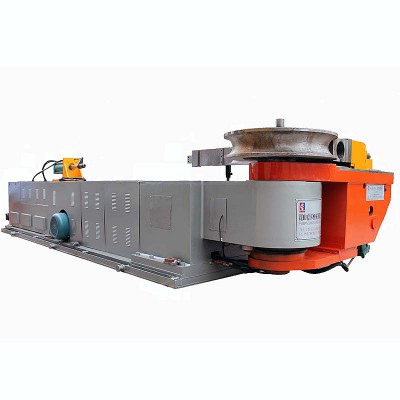

機器特點:
01.PLC控制,人機對話操作,簡單易學易懂。
02.解碼控制角度,角度設置范圍(0~185°)。
03.移動式腳踏開關,具有自動起動、緊急停止,急停繼續三種功能,安全性高。
04.液壓驅動,大容量回圈水冷卻加大型風輪,使機器運行更穩定,提高機器使用壽命。
05.模具更換簡單方便,便于彈性生產。
06.機頭、彎管設計精巧,提供最大彎管空間。
07.機械部件主要為CNC加工、熱處理,尺寸精確,經久耐用。
產品規格參數:
|
規格參數 |
FB-CNC-426 |
|
最大適用碳鋼管材彎曲半徑 2.0D為例 |
Φ426×30.0 t |
|
最大適合不銹鋼管彎曲半徑 2.0D為例 |
Φ360×30.0 t |
|
最大適用碳鋼方管□彎曲半徑 2.0D為例 |
280×280×25.0 t |
|
最大穿芯有效長度(a) |
客戶指定 |
|
最大彎管能力 |
426×30 |
|
最大彎管半徑 |
R1800(客戶指定加大至2500) |
|
最大彎曲角度 |
185° |
|
使用控制器 |
PLC+觸控熒幕 |
|
每管件可設彎管數 |
16彎或30彎 |
|
可設定管件檔案數 |
10000組 |
|
彎管角度精度 |
油壓數位±0.75° |
|
彎管軸速度控制 |
油壓比例伺服閥 |
|
主軸方式 |
主軸可帶富邦機械專利之獨立返還機構 |
|
主夾夾緊方式 |
上夾緊方式、可選復合夾緊方式 |
|
抽芯方式 |
客戶指定 |
|
抽芯有效長度 |
客戶指定 |
|
托輪行程 |
客戶指定 |
|
上托板長度 |
客戶指定 |
|
上托板負重 |
18T |
|
輔推方式 |
客戶指定 |
|
外型尺寸 |
底盤長度客戶指定 |
|
機器重量 |
120000kg |
