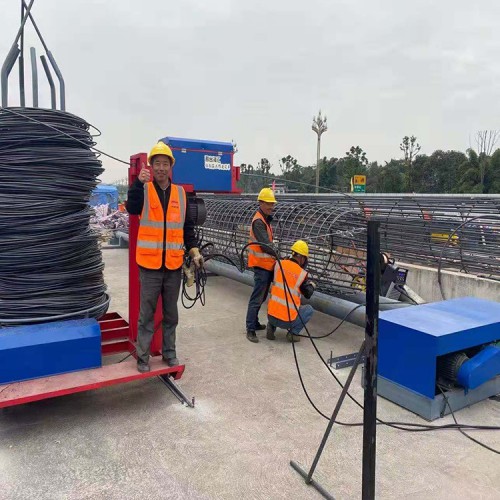

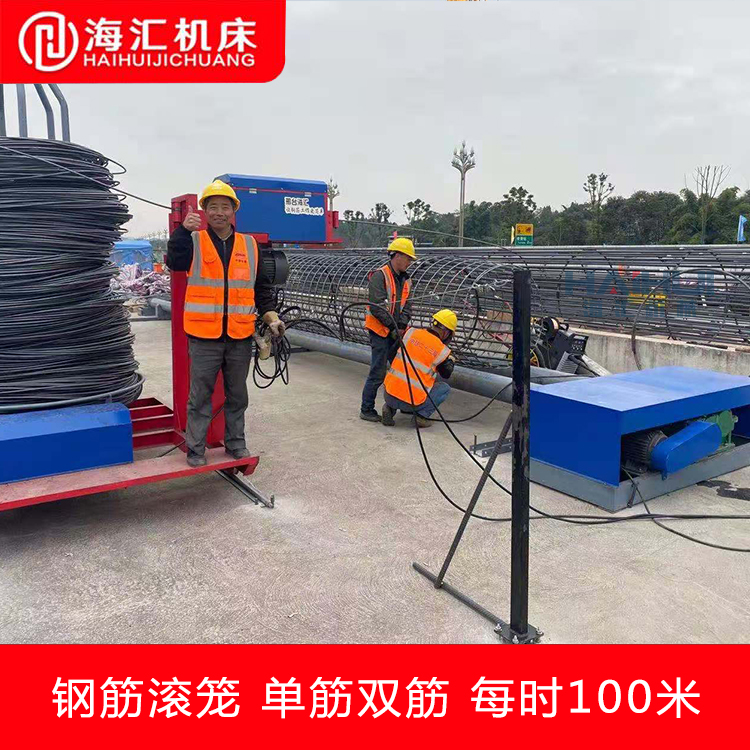

鋼筋滾籠機結構

1）主機：含機架、底座、膠輥、傳動系統等。膠輥旋轉帶動鋼筋籠轉動 ,按圖紙設計間距，配合小車移動纏
     繞箍筋成型。

2）小車部分 ;車架、圓盤、放線器、軌道、行走輪、電機、等組成。圓盤用于纏繞筋存放，繞筋通過放線器
     連接于骨架，骨架旋轉、小車直行，纏繞筋拉動圓盤自行轉動。

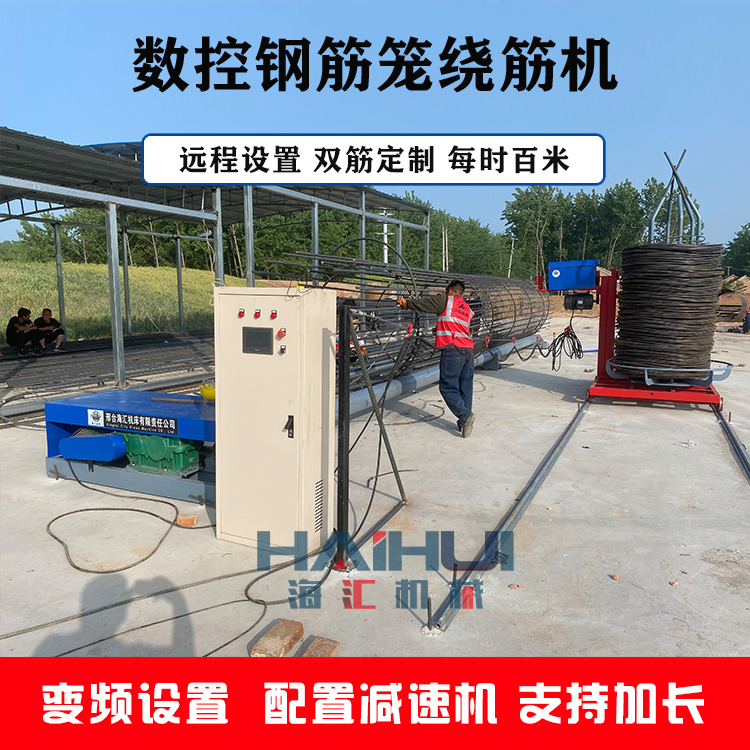

3）數控設置系統：數控配電柜，遠程遙控器.

4）調直電機，膠輥電機，行走電機，3個變頻器，減速機等。

5）基礎型單筋“12米”，支持定制雙筋，支持定制加長型18米、21米和30米機型。

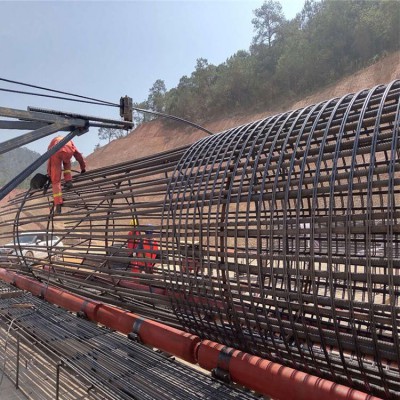

1、鋼筋籠滾籠機,是建筑行業中以手工工藝制作的500-2500毫米的圓型鋼筋籠，采用半自動的方法去完
      成其繞筋成型整個工藝過程的專用機械裝備(亦可在膠輥上制作骨架)。

2、廣泛應用于橋隧建設、市政的橋梁，大型高層建筑，高速鐵路，高速公路 , 跨海大橋的沉孔樁等大型
      基礎設施。

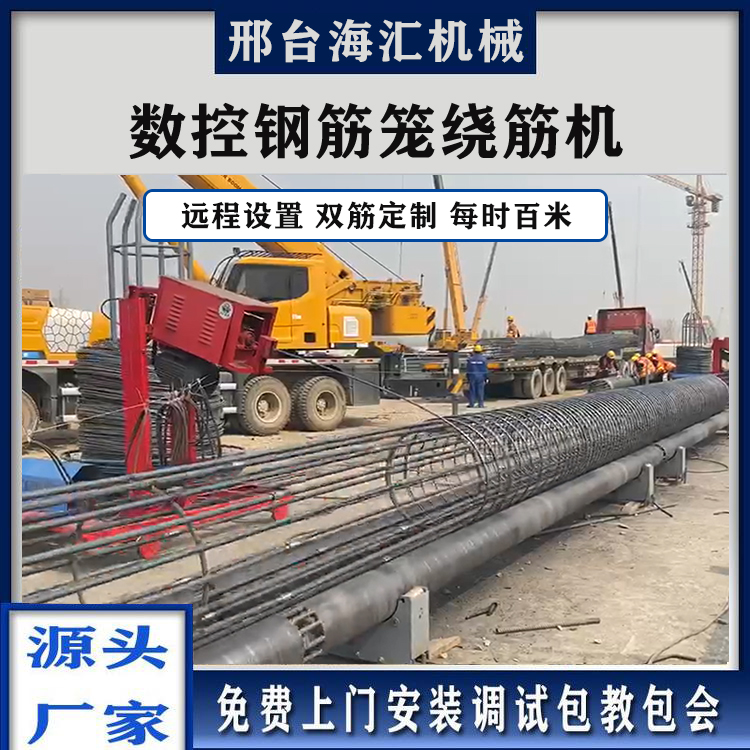

3、鋼筋籠成型機主機是采用摩擦傳動原理------即鋼筋籠平置于2組橡膠動力托輥之間轉動,小車載著線材
      平行于主機勻速行進，產生螺旋狀繞筋，過程中施焊(亦可纏繞后施焊或綁扎)直至完成生產全過程。



鋼筋滾籠機產品介紹：

1、速度快，不忙狀態2人可全程生產（操作加工成品鋼筋籠），正常工況3-4人可操作生產鋼筋籠節。

2、質量穩定，機械化作業不受人為因素影響，長期工作穩定性好。

3、適合主筋4-32毫米螺紋圓鋼副筋4-12mm螺紋/4-14mm圓鋼數量，形式，型號，大小以及長度的設計
      要求不會因設備功能影響鋼筋籠設計或不能上機生產。

4、運轉快捷，組合式設計搬運，安裝、生產等過程不依賴起重設備 ,適合大批量固定生產和施工現場分
      散的機動作業。

5、流水線形式，施工不受個工序影響，不間斷完成主筋箍筋焊接成型，繞筋纏繞過程和施焊。

6、采用連接技怸可精準定位，幫助提膏鋼筋籠分解、快速按裝。
