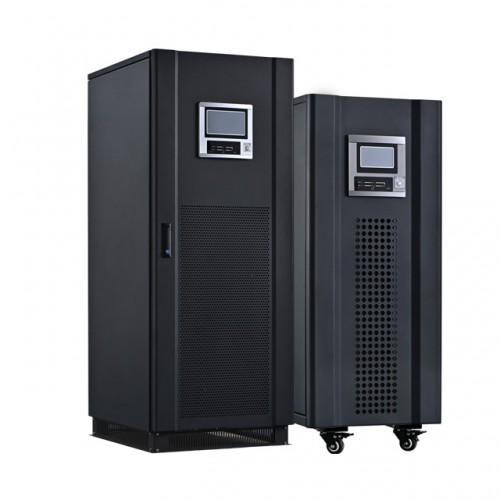

工頻在線三進三出（10?500KVA）

超大功率工頻變換在線式UPS電源是針對中國電網環境和高端用電場所要求研發的新一代三進三 出新產品。系統采用在線式雙變換拓撲架構設計，先進DSP控制技術，配合zui新大功率IGB及SCR 在穩定、可靠、高效的全數字技術基礎  上，設計出的集數字化、信息化、網絡化為一體的大容量 大功率純正弦波智能化UPS。

設計先進

在線式雙變換,完全隔離市電或發電機各 類電網污染對負載產生影響輸出隔離變壓 器，帶沖擊性負載能力強；



高功率因數

輸岀功率因數達0.9 ,負載兼容性 高，輸入功率因數達0.95 （帶輸入濾 波器）電能利用率高；



DSP全數字化控制

雙DSP數字化控制，系統更穩定可靠；



環境適應性強

輸入電壓范圍寬，避免頻繁切換至電 池供電方式。輸入頻率范圍寬，可穩 定接入各種燃油發電機適應惡劣電網 環境；



過載能力強

超強輸出過載以及短路能力，確保系統 穩定性以及極限狀態下系統安全；



先進電池管理

采用先進的電池管理技術，匹配電池 特性，具有溫度補償功能，延長電池 使用壽命電池放電時間預測，電池定 期自檢。獨特配有電池開關狀態采集、檢測及控制能力；



N+X井聯冗雜設計

可6臺直接并機，支持同系列不同型號 并機，根據業務發展進行在線升級 和擴容，zui大限度保護投資；



LBS同步功能

具備LBS同步功能。實現兩套獨立UPS 系統同步，提高系統可靠性；



兼容發電機運行

Power walk in緩開功能，減少系統啟動 的沖擊電流，降低并機對發動機容量的 需求；



智能風扇調速

通過軟件采樣和計算，根據內部溫度和 負載大小自動調節風機轉速，有效降低 噪音，延長風機使用壽命，節省能源；



直流啟動功能

可以直接使用電池進行啟動，方便用戶使用；



功率器件準模塊化設計

逆變采用基于IGBT的先進SPWM技術。 整機功率器件，包括整流和靜態開關以 及逆變模塊等分別設計和獨立的散熱器 上，結合前維護的結構設計，有利于安 裝和現場維護；



來電自啟

具有記憶提供自動開機功能，當電池放電終止時，等市電恢復時，會自動開啟；



大屏LCD顯示

ARM控制強大中/英文LCD （ 30KVA以上為7寸 大屏）菜單和數據顯示，實時記錄UPS工作狀 態，參數信息等，方便用戶管理；



保護措施全面

開機自診斷功能。短路、逆變器過溫、電池欠壓、電池過充、浪涌保護；





供電模式靈活

除常規的幾種模式外，提供聯合供電模 式、ECO模式、自動開機模式以及頻率變換模式；





靈活的組網監控管理

標配R232/R485通信接口，可選配SNMP/JBUS/MODBUS干接點卡，靈活組網，對UPS的運行進行實時管理；





豐富可選配件

諧波濾波器/旁路均流電感/C級防雷箱。并 機電纜/負載同步（LBS ）電纜/SNMP/-JBUS/MODBUS/干接點卡。電池接地故障組件/電池溫度傳感器，UPS機房信號。





應用領域：

★ 工業應用保護

★ 交通、電力、醫療、場館等重要機構電源保護

★ 大型IDC中心

★ 數據中心

★ 通信網管中心
