煤礦井下時常發生單體液壓支柱因泄壓或其他原因引起的支柱卸載歪倒事件，現有技術中，工作面單體支柱防倒裝置普遍采用防倒鏈、尼龍繩捆扎柱頭，操作麻煩，緊固性差，安全系數小，支柱一旦歪倒，有滑動造成傷人事故的發生，起不到有效的防倒效果，無法滿足礦井安全生產需要。為克服現有技術之缺陷，本實用新型之目的就是提供一種單體液壓支柱連鎖硬連接防倒裝置，可有效解決現有煤礦用液壓支柱使用麻煩、使用效果不好而存在的安全隱患。

規格參數：

鋼管直徑：φ35mm   φ40mm   φ44mm

工作行程： 600-1000mm     800-1150mm    800-1350mm

支柱缸徑：100mm    110mm

產品特點:

結構簡單、安裝方便、攜帶運輸便利、安裝簡易、連接效果一體化、安全可靠。

結構組成：

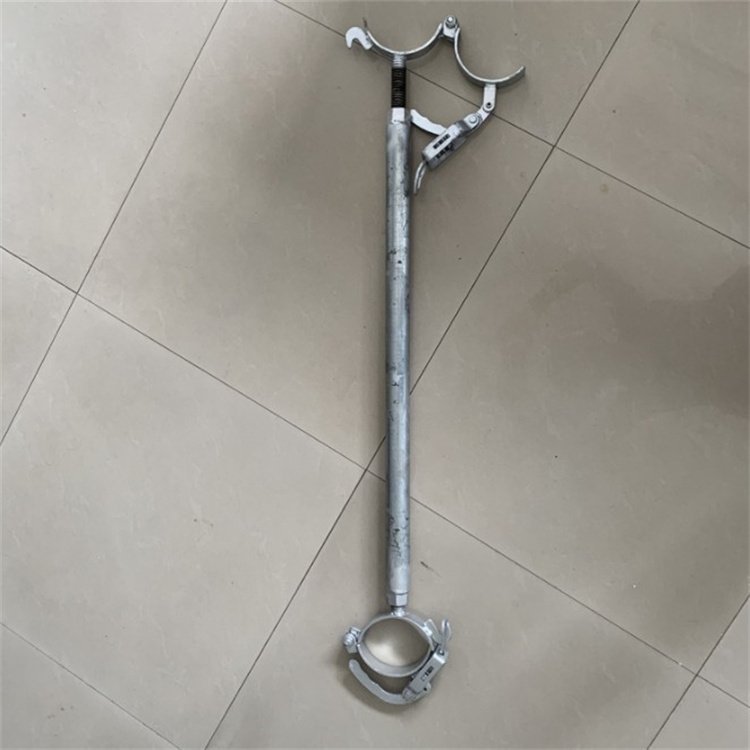

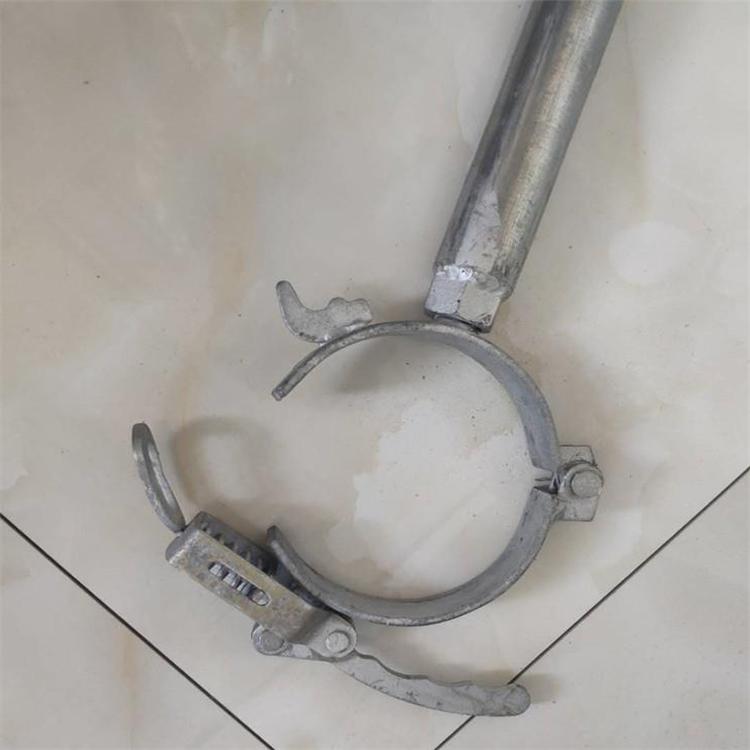

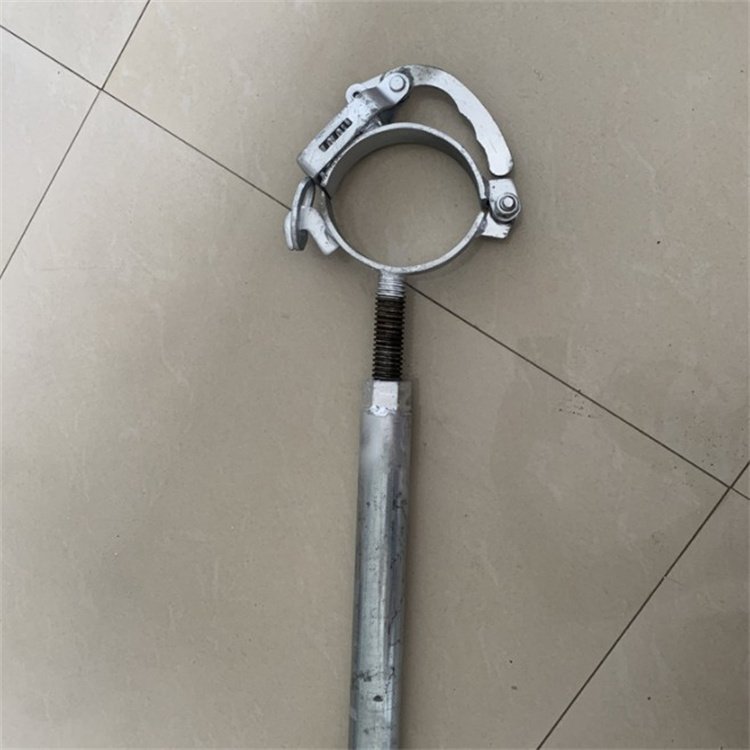

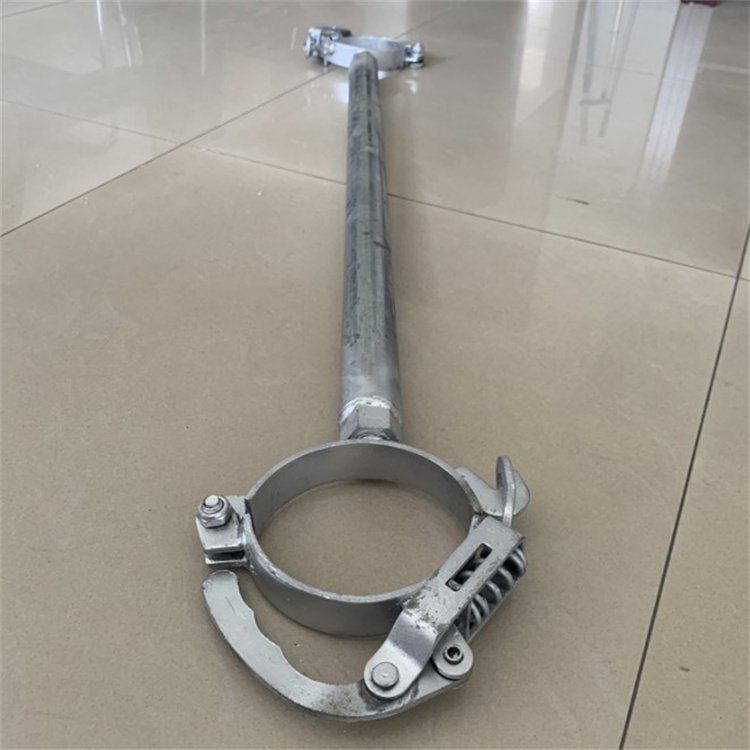

每組防倒裝置都由兩個花籃螺絲、兩個抱箍、一個鋼制連桿所組成,兩抱箍與相鄰兩立柱相緊扣中間用兩藍螺絲掛鉤相連接。

使用方法：

單體液壓支柱缸體上端和下端各固定一鋼制卡蘭，鋼制連桿一端通過銷軸與鋼制卡蘭相連接，鋼制連桿另一端通過銷軸連接固定在與切頂支柱相鄰的一排單體支柱上。可使切頂支柱在大傾角工作面能單獨使用，一次移動步距不受限制，操作方便，提高了工作效率。對使用環境條件要求降低。重復使用，防倒防滑安全可靠。
