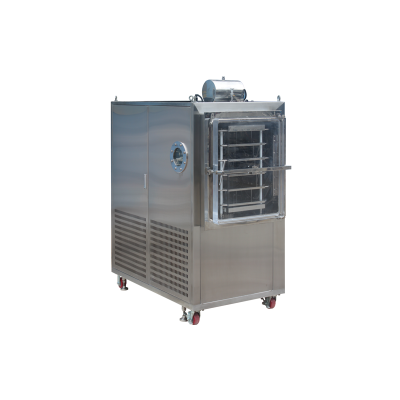

中試診斷試劑微球凍干機、凍干微球凍干機、凍干珠凍干機、凍干微芯凍干機





中試診斷試劑微球凍干機就是把診斷試劑凍干的設備，實現凍干后的試劑為球狀，適合分裝轉移到各種診斷試劑容器內。

凍干機適合各種大小體系的診斷試劑微球凍干，凍干后的微球從1-5mm。

微球凍干機具有很高的容積率，中試規模的凍干機就可以達到1-10萬人份每批次的凍干。

凍干效率高，補水量大，適合產量大、自動化產線的中試、批量生產。

凍干機利用率高，裝載量大。

真空系統包括凍干箱、冷凝器、真空泵、真空管道和閥門等，真空系統主要是建立真空環境，抽出去體系中不可凝結性氣體，冷阱補集升華出來的水蒸汽，真空能提供制品進行升華干燥所需要的真空度環境。

制冷系統、真空系統、循環系統、加熱系統、控制系統、壓塞系統，各個系統布局合理，相互配合。

制冷系統由壓縮機制冷系統、凍干箱和冷凝器及其內部管道組成，具有冷量控制好，效率高。

真空度調節系統可以分階段進行真空度的調節控制，每一段獨立控制，更方便工藝優化和中試生產控制。

控制系統主要是PLC、空開，接觸器，繼電器，電源，觸摸屏等各種控制開關、儀表、自動裝置等，對凍干機進行全自動或手動控制，實現凍干機凍干工藝控制，數據導出，凍干曲線繪制，查看等。

采用循環介質硅油進行板層加熱和制冷控制，采用PID調節控溫，具有溫度控制精準，溫度加熱和制冷均勻，可以實現低溫或者高溫恒溫控制，不浪費能量。



配置穿墻隔離器，方便進行微球出倉和穿墻隔離安裝。

托盤凍干和西林瓶凍干可以選擇，實現不同微球形式的凍干。

該系列機型具備擱板加熱、隔板制冷功能，可以實現板層恒溫控制。系統具有邏輯編程功能，可以輸入凍干工藝，修改凍干參數，可查看凍干曲線。

手動、自動控制任意選擇，根據樣品情況進行工藝控制，實現人人可上手，不需要操作證擁有權限即可。

結構設計合理，防止物料污染。

板層溫度根據藥品的關鍵溫度進行凍干工藝設計，工藝摸索過程凍干參數可調、可控。

凍干過程全程參數控制、實時采集，實時監控，確保穩定高校運行；

實時監控顯示樣品溫度，板層進出口溫度，換熱器溫度，冷凝器溫度，箱內真空度，冷阱真空度等，并將采集的數據儲存到系統繪制實時凍干曲線，直觀方便的顯示，方便分析和監控。

高效充氣閥，可充干燥惰性氣體或者進行過濾除菌潔凈干燥空氣，可以防止樣品污染；

原位預凍原位干燥，一次批量微球進料，凍干完成即可出倉；

模糊PID控制算法，控溫精度高，擱板溫差≤1℃,干燥效果均勻；

實時監控顯示樣品溫度，板層進出口溫度，換熱器溫度，冷凝器溫度，箱內真空度，冷阱真空度等，并將采集的數據儲存到系統繪制實時凍干曲線，直觀方便的顯示，方便分析和監控。



FD系列中試診斷試劑凍干機技術參數

型號	FD3-6	FD5-8	FD7-12	FD10-15	FD3-6S	FD5-8S	FD7-12S	FD10-15S
凍干面積	0.42㎡	0.56㎡	0.84㎡	1.05㎡	0.42㎡	0.56㎡	0.84㎡	1.05㎡
板層尺寸	350*400	350*400	350*600	350*600	350*400	350*400	350*600	350*600
∅22西林瓶裝量（20ml）	≥810支	≥1080支	≥1560支	≥1950支	≥810支	≥1080支	≥1560支	≥1950支
冷阱溫度 (空載）	-85℃	-85℃	-85℃	-85℃	-85℃	-85℃	-85℃	-85℃
真空度 （空載）	≤1Pa
板層溫度（空載）	-55℃	-55℃	-55℃	-55℃	-55℃	-55℃	-55℃	-55℃
板層制冷方式	硅油循環
捕水能力	6L	8L	12L	15L	6L	8L	12L	15L
凍干效率	3L/24H	5L/24H	7L/24H	10L/24H	3L/24H	5L/24H	7L/24H	10L/24H
板層間距	100mm	80mm	90mm	100mm	100mm	80mm	90mm	100mm
壓塞	液壓/無（S代表壓塞）
穿墻	帶穿墻板，可以穿墻安裝
整機尺寸 （約）	W860*D1400*H1800	W860*D1400*H1800	W860*D1700*H1900	W860*D1700*H1900	W860*D1400*H1800	W860*D1400*H1800	W860*D1700*H1900	W860*D1700*H1900



FD3-6：3代表凍干面積，6代表捕水量，無S代表不含壓塞，帶S的為含有壓塞；
