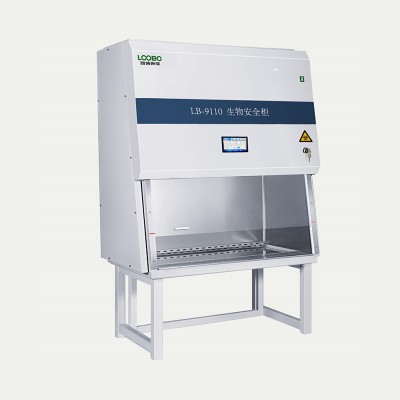

LB-9110 生物安全柜

一、 適用范圍

Ⅱ級A2型生物安全柜是具有前窗操作口的安全柜，操作者可以通過前窗操作口在生物安全柜內進行操作，對操作過程中的人員、產品及環境進行保護。

工作環境：（1）僅適用于室內；

（2）環境溫度：15°C~35°C；

（3）相對濕度：≤75%；

（4）大氣壓力范圍：70kPa~106kPa；

（5）電源：220V~50Hz

二、 技術參數

本產品屬于Ⅱ級A2型生物安全柜，其完全符合中華人民共和國醫藥行業標準《YY 0569-2011 Ⅱ級生物安全柜》要求，基本參數如下：

型 號	LB9110-1100ⅡA2	LB9110-1500ⅡA2	LB9110-1800ⅡA2
電源要求	220V~50Hz
外形尺寸 （長x寬x高）	1100x750x2250 （mm）	1500x750x2250 （mm）	1800x750x2250 （mm）
操作區尺寸 （長x寬x高）	940x600x660 （mm）	1350x600x660 （mm）	1640x600x660 （mm）
額定功率	1100W	1850W	1800W
系統排風總量	360 m³/h	520 m³/h	620 m³/h
紫外燈功率	30W	40W	40W
LED燈功率	12W*2	16W*2	16W*2
下降氣流	0.35m/s
流入氣流	0.53m/s
過濾效率	99.9995%（直徑為0.12μm微粒）
噪聲	≤67dB（A）

注：（1）電源消耗功率包括操作區負載的功率（負載不能超過500W）；

（2）本公司保留對產品的設計更改權，產品如有設計更改，恕不另行通知。

三、 性能指標

1、生物安全性能

人員安全性：用碘化鉀（KI）法測試，前窗操作口的保護因子應不小于1x10⁵；

產品保護：微生物菌落數≤5CFU；

交叉污染保護：微生物菌落數≤2CFU。

2、柜體防泄漏

安全柜加壓到500Pa，保持30min后氣壓不低于450Pa。或保持安全柜內氣壓在500Pa±10%的條件下，壓力通風系統的外表面的所有焊接、襯墊、穿透處、熔封處在此壓力條件下應無肥皂泡反應。

3、高效過濾器完整性

   可掃描檢測過濾器在任何點的漏過率不超過0.01% 。

4、振動幅值

頻率10Hz和10kHz之間的振動凈振幅不超過5μm（rms）。

5、照度

平均照度不小于650 lx，每個照度實測值不小于430 lx。

6、機械性能

安全柜的設計與結構能抗外力引起的翻倒或變形、抗工作臺面負載所引起的向下彎曲、抗工作負荷引起的傾翻。工作臺面中心加載23kg壓力后，工作臺面不產生永久變形。

7、電氣性能

可觸及零部件的允許限值	正常條件下電壓限值有效值為33V，電流限值正弦波有效值≤0.5mA。
	單一故障的電壓限值有效值為55V，電流限值正弦波有效值≤3.5mA。
插頭連接設備的保護連接阻抗	保護導體端子與規定要采用保護連接的每一個可觸及零部件之間的阻抗≤0.1Ω
介電強度試驗	基本絕緣：1390V 50Hz 交流電壓下實驗5s后不應出現擊穿或重復飛弧。

四、 產品特點

1、電動玻璃門控制

前玻璃門為電動控制，液晶顯示屏觸摸按鍵控制，也可使用腳踏開關進行控制，無需使用者與玻璃門窗直接接觸。玻璃門控制電機為專用可逆調速電機，該電機具有啟動力矩大、轉動平穩等特點。

2、結構

2.1 生物安全柜整個裝置的左右及后部腔體均為負壓風道，使工作區與外部環境形成氣幕及箱體雙層隔離，同時工作區被負壓包圍，保證產品不發生泄漏。

2.2 箱體部分采用1.5mm厚的冷軋鋼板且表面靜電噴涂，增強了結構強度，整個裝置更加穩重。

2.3 工作區臺面及裝置內側為不銹鋼材質，美觀耐腐蝕。

2.4 底座支架由金屬組成，表面靜電噴涂。

2.5 控制面板采用IPS液晶觸摸屏，使機器外形美觀，易于操作。

3、警示和提醒

3.1 前窗操作口報警

安全柜前窗開啟高度超過或低于規定的前窗操作口高度時，聲音報警器報警，聯鎖系統啟動，開啟高度調整至規定的開啟高度，報警聲音和聯鎖系統自動解除（前窗操作口高度設定為200mm）。

3.2 前窗在非工作區和非閉合區時，且持續時間超過“前窗報警延時”時，有前窗非工作區報警，會發出蜂鳴器報警。

3.3當過濾器壽命、紫外燈壽命＜10%時，會發出蜂鳴器報警。

3.4當安全柜的氣流波動超過標稱值的20%時，會發出蜂鳴器報警。
