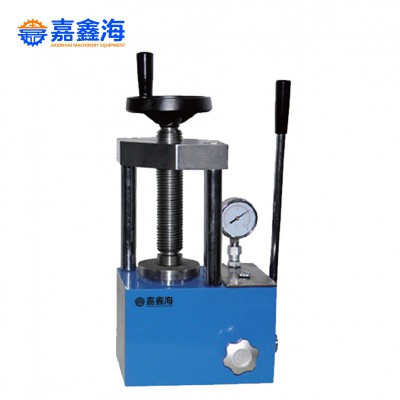

型號	JYP-15
壓力范圍	0-15T（0-30MPa）
活塞直徑	鍍鉻油缸Φ80mm
一體式結構	主板、油池、活塞 無密封連接
壓力表	壓力、壓強雙刻度壓力表
活塞行程	30mm
工作臺直徑	95mm
工作空間	80×80×130mm
壓力穩定性	≤1MPa/10min
外形尺寸	260×190×430mm
重量	40kg



油路原理（見圖（2））

工作時，放油閥10關閉。擺動手動壓把20，推動小柱塞27將油液從油池中經單向閥25吸入，通過高壓油閥14壓出進入大活塞19中，這樣不斷續存能量，而形成高壓油，并在壓力表21中顯示出來，當開啟放油閥7，即可卸荷。



壓片機分解零件表

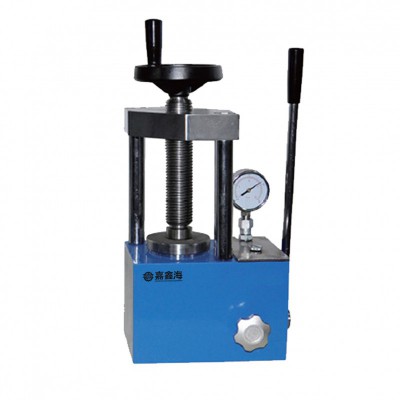

操作說明

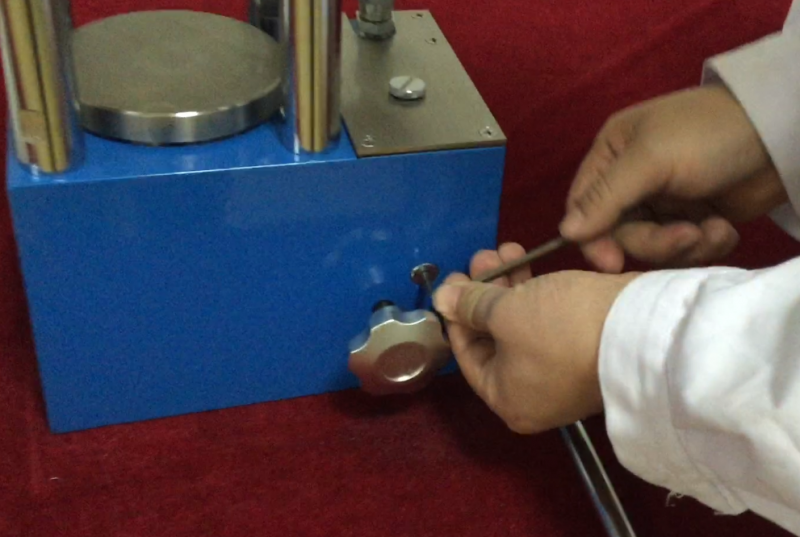

1、先將注油孔螺釘13旋松即可。（注：運費中為了防止漏油所以都緊的很緊，但使用油池密封性很好，導致油缸不能吸進去液壓油。無法正常上壓）



2、將模具置于工作臺5的中間

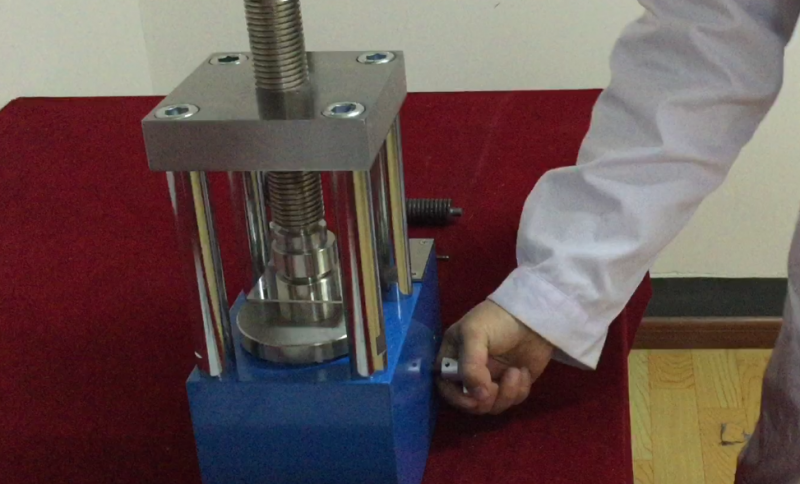

3、順時針擰緊放油閥7，

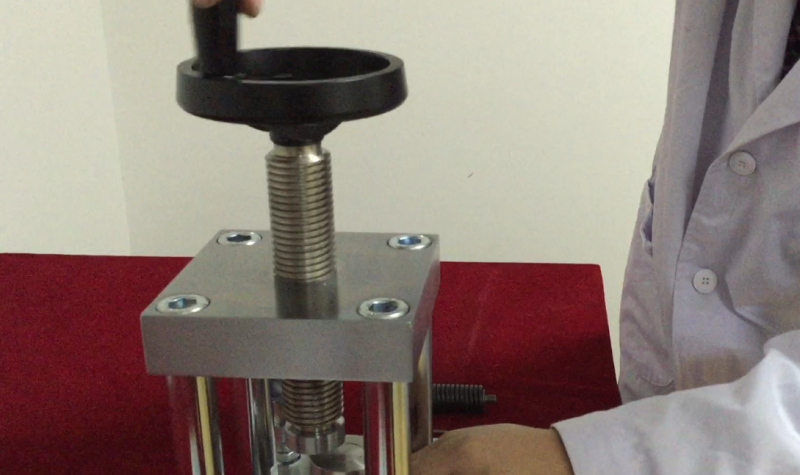

4、用絲杠2擰緊后，

5、前后搖動手動壓把11，達到所需壓力，

6、保壓后，逆時針?biāo)砷_放油閥7

7、取下模具即可。

注意事項
（1）加壓時候注意，絲杠的螺紋必須全部進入上板，不能只連接幾扣。防止絲杠螺紋變形

（2）定期在絲杠2處加潤滑油。防止絲杠生銹影響使用
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險。
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油。
（5）加壓時感覺手動壓把20有力，但壓力表21無指示，應立即卸荷檢查壓力表21。
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用。
（7）大活塞19不要超過行程30mm。

（8）壓片機壓把20搖動無力，壓力表不上壓，螺釘26松開，用手堵住低壓閥口，搖動壓把20，油會從26處流出，手堵不住閥口的油冒出時候，將螺釘26還原緊死。



壓力換算

油缸壓力tons = 系數0.5 × 壓力表兆帕指數MPa
