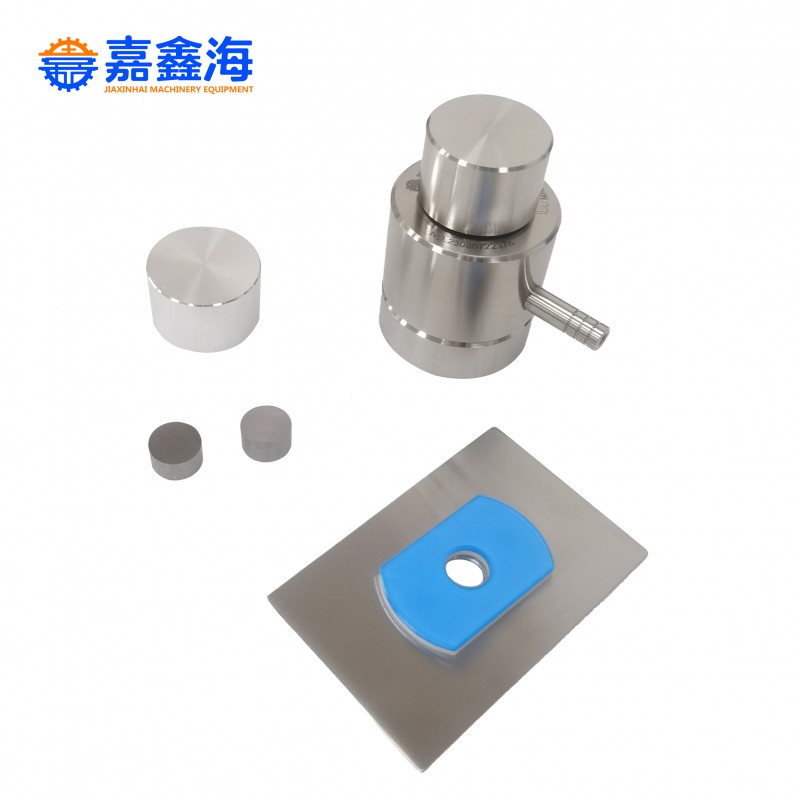

紅外脫模模具是指樣品壓制成型后需從模具中脫出，放到磁性樣品架上檢測，然后放到紅外光譜儀的樣品倉內進行測試，壓片尺寸：直徑Ф13mm，壓片厚度：0.5-1mm。特殊模具尺寸、規格、形狀、材質等可根據客戶需求定做。
模具主要技術指標：
|
模具名稱 |
JMH-B 紅外脫模模具 |
|
成型樣品實圖 |
|
|
可壓制樣品形狀 |
圓形薄片 |
|
模具材質 |
日本·高速工具鋼：ASSAB+17 |
|
模具壓頭硬度 |
HRC68-HRC70 |
|
樣品尺寸 |
Ф13mm |
|
模具腔體深度 |
20mm |
|
模具外形尺寸 |
Ф43×78mm |
|
模具重量 |
0.76kg |
|
模具壓強計算公式 |
油缸的面積/模具的面積×壓力表讀數=模具實際承受壓強。切勿超壓！ |
|
模具備注 |
非標定制，以上指標僅供參考，可根據客戶需求定制各種規格、材質、形狀的模具 |
操作步驟：
1、將模具按照模具操作示意圖組裝好，并將腔體內裝好樣品；
2、將模具放置壓片機的中心位置，加壓到樣品所需的壓力；
3、將模具按照模具退模過程示意圖組裝好，放置到壓片機中用絲杠將樣品從模具套中定出；
4、將模具從壓片機中取出，并輕輕的取出樣品。
模具使用及保養：
模具每次使用時候應先將模具表面用無塵紙將模具擦干凈以免模具上的防銹油影響到樣品的測試結果，加壓時注意不得超過模具的承受壓力。模具使用后要及時將模具上的樣品清理干凈以免腐蝕模具，長時間不使用需要將模具涂上防銹油，放置在干燥的環境中保存。
1、將模具放置壓片機的中心位置，加壓時不得超過模具的承受能力。
2、模具表面如有樣品殘留無法清除，請不要用化學試劑清洗及浸泡；
3、模具長時間不使用，可以在模具的表面涂抹上防銹油以免模具生銹；
4、模具長時間不使用，需要將模具放置在干燥環境中保存。
