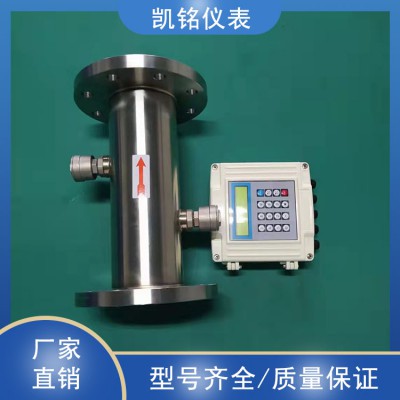

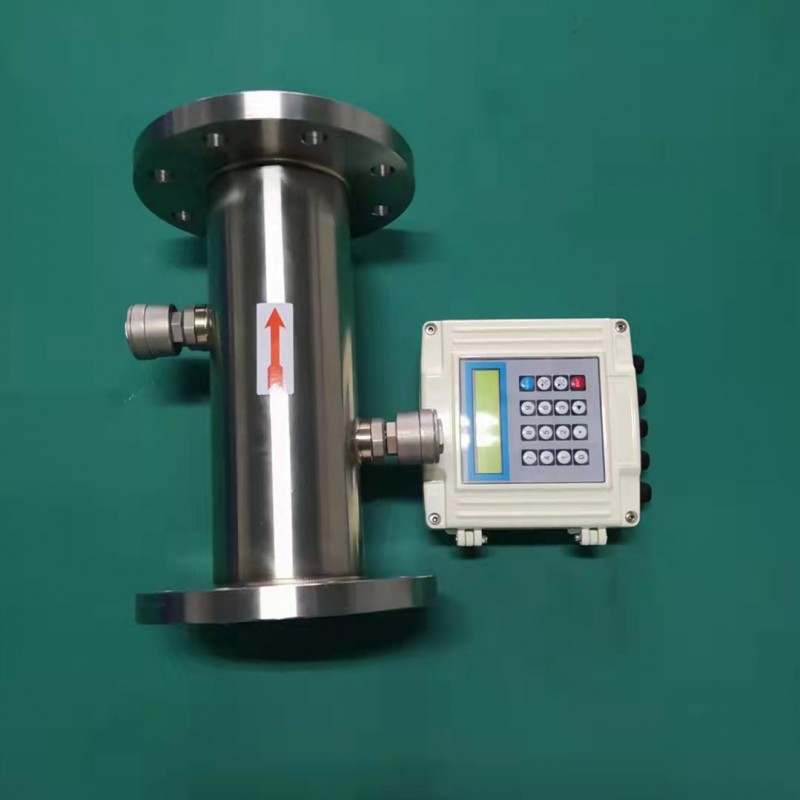

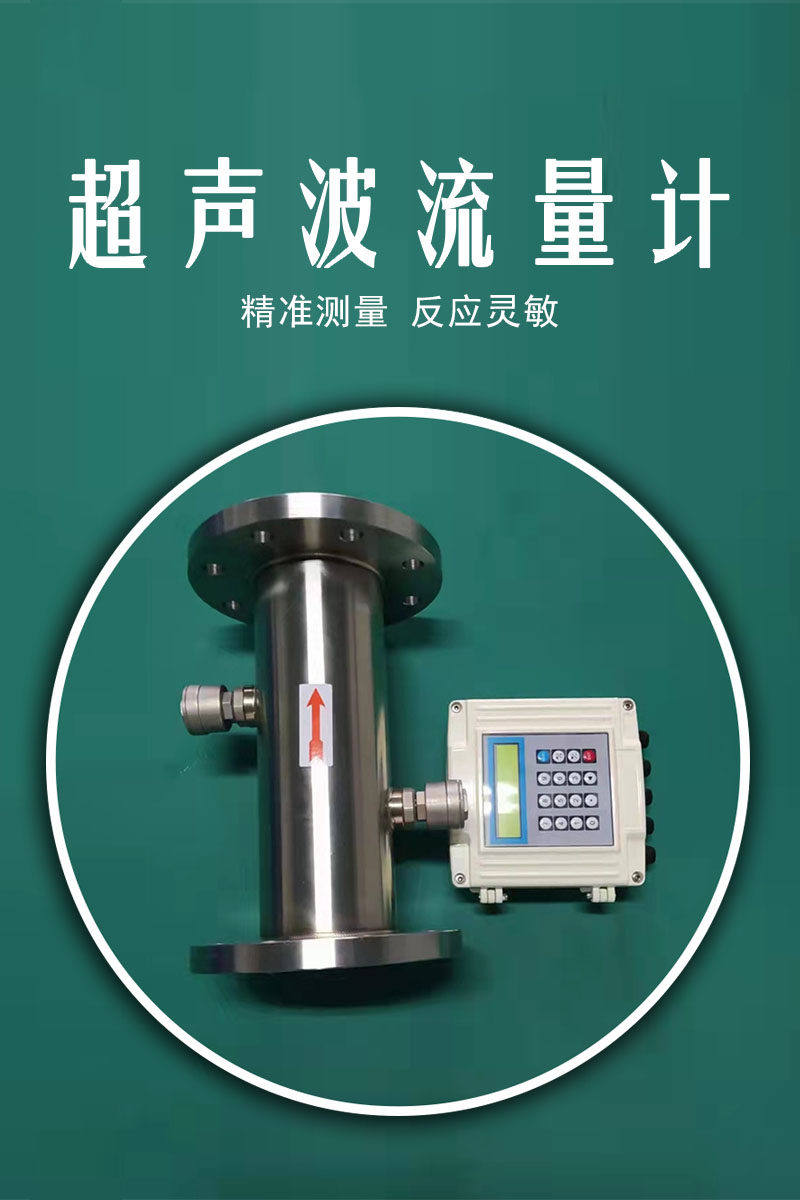

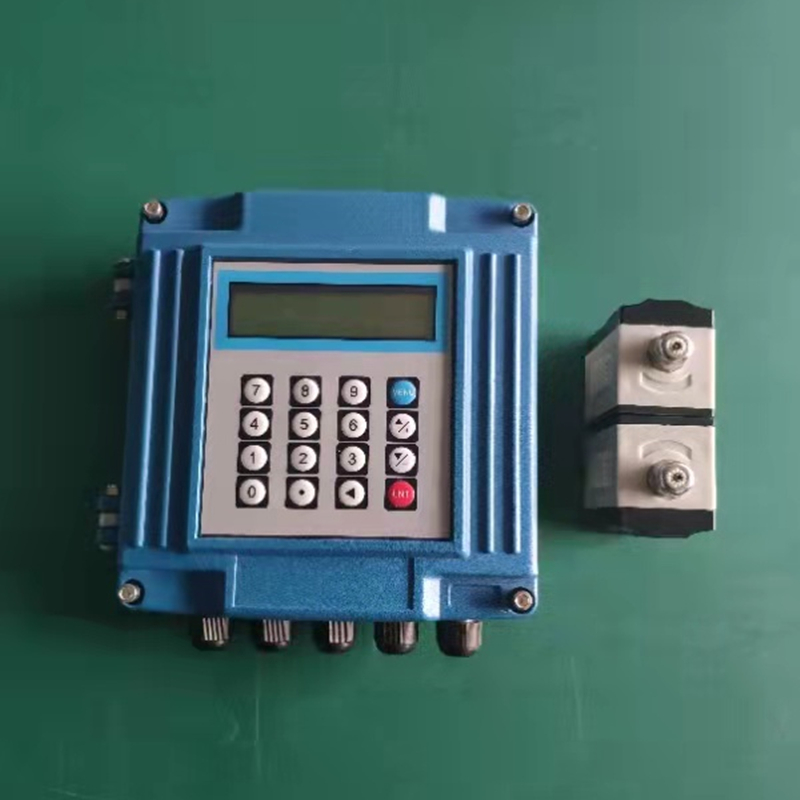

管道分體式超聲波流量/冷/熱量計
超聲波流量計技術特點：
1、 測量精度：1.0%；
2、 工作電源：隔離 DC8-36V 或 AC85-264V；
3、 功 耗：工作電流 50mA(不連接鍵盤和蜂鳴器不響的條件下)；
4、 可選輸出：1 路標準隔離 RS485 輸出；
1 路隔離 4-20mA 或 0-20mA 輸出；
雙路隔離 OCT 輸出（OCT1 脈沖寬度 6-1000ms 之間可編程，默認 200ms）；
1 路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如
4-20mA 模擬輸出板；
5、 可選輸入：三路 4-20mA 模擬輸入回路；
6、 顯 示：2×10 漢字背光顯示器（中英文雙語可選擇）；
7、 操 作：16 按鍵窗口化操作；
8、 其它功能：自動記憶前 512 天，前 128 個月，前 10 年正負凈累積流量自動記憶前
30 次上、斷電時間和流量并可實現自動或手動補加，并可以通過 MODBUS 協議讀出；
9、 流量傳感器：管道式；
超聲波冷熱量表技術特點：
1、測量精度: 1.0%；
2、工作電源：隔離 DC8-36V 或 AC85-264；
3、溫度范圍：0-160℃；
4、溫差范圍：0-75℃；
5、環境等級：B 級或 C 級；
6、可選輸出：1 路標準隔離 RS485 輸出；3
1 路隔離 4-20mA 或 0-20mA 輸出；
雙路隔離 OCT 輸出（OCT1 脈沖寬度 6-1000ms 之間可編程，默認 200ms）；
1 路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如
4-20 毫安模擬輸出板；
7、其他功能：自動記憶前 512 天，前 128 個月，前 10 年正負凈累積流量；
自動記憶前 30 次上、斷電時間和流量并可實現自動或手動補加，并可以
通過 MODBUS 協議讀出；
8、流量傳感器：管道式；
9、溫度傳感器：PT100 或 PT1000 鉑電阻；
操作與顯示
產品采用了窗口化軟件設計，所有輸入?yún)?shù)、一起設置和顯示測量結果統一細分為 100
多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示
測量結果的目的，窗口采用兩位數字（包括+號）編號，從 00～99，然后是+0、+1 等。窗口
號碼或稱窗口地址碼，表示特定的含義。
16 鍵鍵盤的操作與顯示（按鍵面板如下圖所示）
～ 和 鍵用于輸入數字或菜單號； 鍵用于左退格或刪除左面字符； 和
用于進入上一級和下一級菜單，輸入數字時相當于正負號鍵； 鍵（以后文字描述時，
簡稱為 M 鍵）用于訪問菜單，先鍵入此鍵然后再鍵入兩位數字鍵，機殼進入數字對應的菜單
窗口，例如欲輸入管外徑，鍵入 即可，其中“11”是管外徑參數窗口地址
碼； 鍵，稱為確認鍵，用于“確認”已輸入數字或所選擇內容。另一個功能是在輸入
參數前按此鍵用于進入“修改”狀態。
工作原理
1.Q—釋放或吸收的熱量（J 或 Wh）
qm—流經熱量表的水的質量流量（kg/h）
△h—在熱交換系統的入口和出口溫度下，水的焓值差（J/kg）
ｔ——時間
2.供水口安裝時：瞬時熱量 q 熱=qv×ρ供×（h 供-h 回）
回水口安裝時：瞬時熱量 q 熱=qv×ρ回×（h 供-h 回）
其中 qv=體積瞬時流量
ρ供=供水口溫度下水的密度
ρ回=回水口溫度下水的密度
h 供=供水口溫度下水的熱焓值
h 回=回水口溫度下水的熱焓值
正常條件下，工作電源為 AC220V 供電的冷熱量表使用的溫度傳感器為三線制 PT100
鉑電阻，工作電源為3.6V鋰電池供電的冷熱量表使用的溫度傳感器為兩線制PT1000鉑電阻。
PT100 鉑電阻的接線：
供水回路鉑電阻的供電端和信號端分別連接在上面的接線端子 TX1、T1 上；回水回路鉑
電阻的供電端和信號端分別連接在接線端子 TX2、T2 上，鉑電阻的另一端接到線路板的“GND”
端子上，兩支電阻共地。
PT1000 鉑電阻的接線：
供回水鉑電阻的兩端分別接到 T1、T2 對應的兩個端子上即可。11
延長連接溫度傳感器時請緊可能采用線徑較粗的導線，并且要保證所有連接溫度傳感器
的導線是完全一樣的同一種規格的導線。
請注意，測溫電路部分和流量測量電路部分是共地的。
熱量冷量測量常用菜單：
M84 選擇溫度測量所使用的單位；
M85 選擇溫度信號是從 T1、T2 還是從 AI3、AI4 輸入（默認 T1，T2）；
M86 選擇使用焓差法還是使用溫差法（默認焓差法）；
M87 熱量累積器開關；
M88 設置熱量累積時的累積器倍乘因子，即定義累積器的范圍；
M89 顯示當前溫差，并能設置熱量累積時的溫差靈敏度。通過設置一個合適的溫度靈敏
度值，可以使累積器在溫差很低的時候不進行累積，從而避免低溫差下的錯誤累積。低溫差
靈敏度出廠時一般設定為 0.1℃；
M8·選擇熱能表安裝在供水管路還是回水管路；
M06 顯示當前 T1、T2 兩路輸入的溫度值及其等效電阻值；
M95 顯示當前正負熱量累積器的內容；
M05 顯示熱流量/總熱量；
