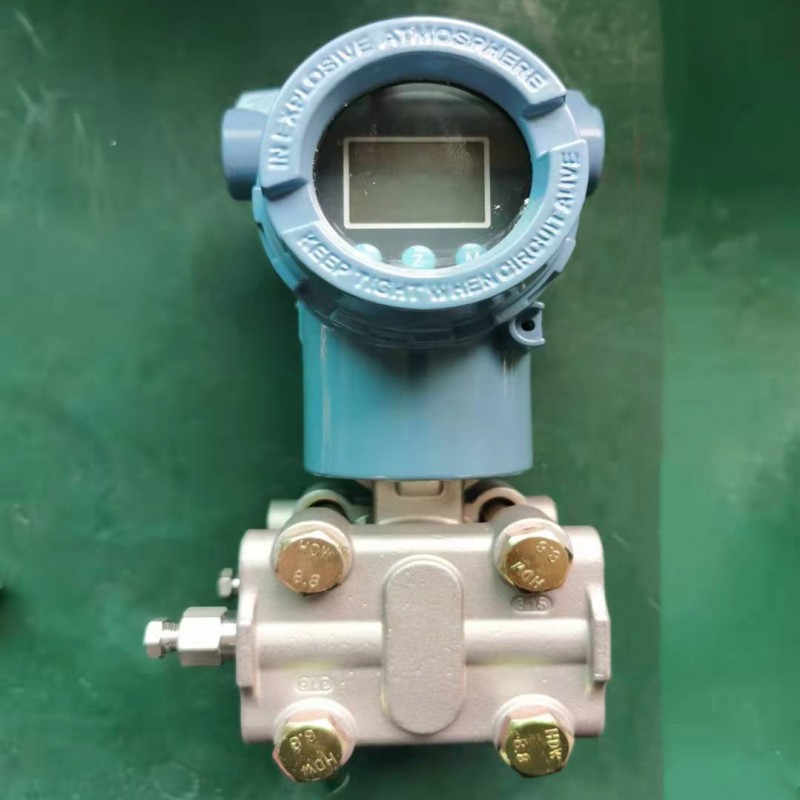

智能壓力變送器選型可與HART手操器相互通訊，通過它進行設定，監控。智能型液晶表頭采用智能按鍵可修改量程、顯示單位、溫度等等,（智能）壓力變送器過壓強度高，穩定性好。輸入量程為0～0.25KPa，0～10KPa，0～40KPa。

智能壓力變送器選型正確使用

壓力傳感器使用過程應注意考慮下列情況：

1、防止變送器與腐蝕性或過熱的介質接觸；

2、防止渣滓在導管內沉積；

3、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；

4、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；

5、導壓管應安裝在溫度波動小的地方；

6、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限；

7、冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；

8、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；

9、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

注意事項

在安裝使用前應詳細閱讀產品樣本及使用說明書，安裝時壓力接口不能泄露，確保量程及接線正確。壓力傳感器及變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設，傳感器及變送器周圍應避免有強電磁干擾。傳感器及變送器在使用中應按行業規定進行周期檢定。

智能壓力變送器選型技術參數

技 術 參 數

供電電壓

18～36VDC

輸出信號

4～20mA或Hart數字輸出

負載電阻

RL≤50(Vs—9)通訊需要250Ω的最少回路電阻

連接電纜

屏蔽雙絞線

綜合精度

±0.1%FS;±0.25%FS;±0.5%FS;

零點溫漂

≤0.2%FS/℃(0～70℃范圍)

過載

2倍

量程比

15：1

最大靜壓

32MPa

防爆等級

dIICT6

介質溫度

放大器工作溫度：-29℃～+90℃(LT型：-29℃～+70℃)

　　灌充硅油的測量元件：-40℃～+104℃(遠傳式變送器：充高

　　溫硅油：+15℃～+315℃；充普通硅油為：-40℃～+150℃)

環境溫度

-20℃～85℃

質量

≤0.1%F.S(從15-2000HZ)

灌充液

硅油

密封圈

壓鑄鋁合金，表面環氧噴涂IP65

外殼材質

壓鑄鋁合金，表面環氧噴涂IP65

質量

5.5kg

智能壓力變送器選型性能

1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定 的防腐能力。

2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。

3）體積小、重量輕、安裝、調試、使用方便

4）不銹鋼全封閉外殼，防水好。

5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

6)  工業領域中最佳的總體性能±0.15%，令回路性能最優化

7)  五年穩定性±0.15%，可大大降低校驗和維護的費用‘

8)  更快的動態響應，可降低過程的可變性

9)  引進技術可實現全面測量方案

10)本地/外部：零點/量程可調

壓力變送器選用必知參數

壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。而智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。購買壓力變送器必須知道以下幾個參數。

一、接液材質

我們要考慮的是壓力變送器所測量的介質，一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼，如果你的介質對316不銹鋼沒有腐蝕性，那么基本上所有的壓力變送器都適合你對介質壓力的測量.

如果你的介質對316不銹鋼有腐蝕性，那么我們就要采用化學密封，這樣不但起到可以測量介質的壓力，也可以有效的阻止介質與壓力變送器的接液部分的接觸，從而起到保護壓力變送器，延長了壓力變送器的壽命.

二、精度等級

每一種電子式的測量計都會有精度誤差的，但是由于各個國家所標的精度等級是不一樣的，比如，中國和美國等國家標的精度是傳感器在線性度最好的部分，也就是我們通常所說的測量范圍的10%到90%之間的精度;而歐洲標的精度則是線性度最不好的部分，也就是我們通常所說的測量反的0到10%以及90%到100%之間的精度.如歐洲標的精度為1%，則在中國標的精度就為0.5%。

三、量程范圍

一般傳感器測量的最大范圍為傳感器的滿量程70%是最好的，也就是現在要測量70bar的壓力，我們選壓力變送器的量程應該選100bar.

四、輸出信號

現階段由于各種采集的需要，當前市場上壓力變送器的輸出信號有很多種，主要4~20mA,0~20mA,0~10V,0~5V等等，但是比較常用的是4~20mA和0~10V兩種，在我上面舉的這些輸出信號中，只有4~20mA為兩線制（我們所說的輸出為幾線制不包含接地或屏蔽線），其他的均為三線制.

五、介質溫度

由于壓力變送器的信號是通過電子線路部分轉換的，所以一般情況下，壓力變送器的測量介質溫度為-30到+100度，如果溫度過高，我們一般采用的是冷凝彎來冷卻介質，這樣相對讓廠家特地為你生產一個耐高溫的壓力變送器的成本會降低很多.

六、測量介質

一般我們測量的是相對比較清潔的流體，我們就直接采用標準的壓力變送器就可以了，如果你所測量的介質是易結晶的或粘稠的，我們一般采用的是外置膜片的或和化學密封共同使用，這樣會有效的阻止介質堵住壓力測量孔.
