道路灌縫膠，又稱道路密封膠、道路填縫料。主要用于路面裂縫的修復。灌注工藝簡單，固化速度快，固化后粘接強度高、韌性好。達到低溫-30抗裂，高溫70度穩(wěn)定性強。耐酸堿性能好，防水防油防塵，耐濕熱和大氣老化。具有良好的抗張、耐壓及粘接強度。
| 項目 |
常溫型0℃ |
普通型-10℃ |
低溫型-20℃ |
嚴寒型-30℃ |
檢測結果 |
| 錐入度(25℃，100g,5s)0.1mm |
48.6 |
65.3 |
81.5 |
92.9 |
合格 |
| 軟化點（環(huán)球法），℃ |
91.3 |
90.6 |
90.2 |
87.2 |
合格 |
| 流動值（60℃,5h）mm |
3.9 |
4.3 |
4.5 |
4.7 |
合格 |
| 彈性恢復（25℃），% |
61.2 |
66.0 |
67.6 |
68.3 |
合格 |
| 低溫拉伸 |
0℃拉伸，50% 3周，一組3個試樣，全部通過 |
-10℃拉伸，50% 3周，一組3個試樣，全部通過 |
-20℃拉伸，50% 3周，一組3個試樣，全部通過 |
-30℃拉伸，50% 3周，一組3個試樣，全部通過 |
合格 |
藍途-灌縫膠的生產(chǎn)，嚴格執(zhí)行行業(yè)標準！生產(chǎn)過程中需使瀝青中的SBS經(jīng)過溶脹、剪切、發(fā)育三個過程的改變。加工過程中隨著溫度升高，溶脹速度明顯加快，SBS溶脹成分的密度集中在0.97一1.01g/cm3之間，接近芳香分的密度。然后進行剪切、多次研磨，使瀝青和SBS達到均勻共混、高分散程度的目的。之后進入發(fā)育罐，溫度控制在170-190℃，在這個過程中加入定量的穩(wěn)定劑、防老劑、耐磨劑等來保證灌縫膠更長的使用年限。
根據(jù)我國國土面積，各地區(qū)氣候、使用時溫度，合理分為四種類型。
分別為：0℃型、-10℃型、-20℃型、-30℃型?？蛻艨蓤?zhí)行挑選。
使用幫助：
-20℃型，高溫、低溫性能都好。適用于各類氣候條件、地域。
-30℃型，低溫性能好。適宜在寒冷的氣候條件使用。
0℃、-10℃型，高溫性能好。適宜在炎熱的氣候條件使用。
藍途-灌縫膠，使用參照地圖：
施工工藝介紹
1、開槽：按養(yǎng)護設計要求調(diào)整開槽寬度及深度，沿路面不規(guī)則裂縫進行跟蹤開出均勻凹槽。裂縫兩側(cè)壁至少各去除3毫米，暴露出新的粘接面。當瀝青路面表面層沒有足夠的強度抵御開槽機的切割沖擊力時，不宜進行開槽處理，而應直接進入下一步的工藝。
2、吹風：使用高壓吹塵機對開槽后路面進行高壓除塵，使開槽后的路面無塵砂、無殘留老料，檢查合格后進行下一工序。
3、干燥除濕：熱氣噴槍一方面去除潮濕路面中的水份，形成一個干燥的結合面；另一方面熱氣噴槍所產(chǎn)生的熱量可瞬間對路面瀝青進行加熱，軟化路面瀝青混凝土結構面層，使熱熔灌縫材料與路面形成熱接觸效應，增加路面與材料之間的粘接性。檢查合格后進行下一工序。

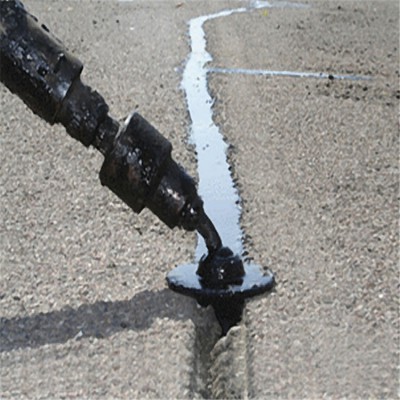

4、灌縫：操作人員手執(zhí)灌縫槍，隨熱氣噴槍之后進行灌縫。灌縫時需選用壓力注射式灌縫設備，確?？p槽內(nèi)不存留空氣?？蛇x用拉式或拖式走向，完成裂縫密封。
5、待材料表干后開放交通。
★ 施工前后對比

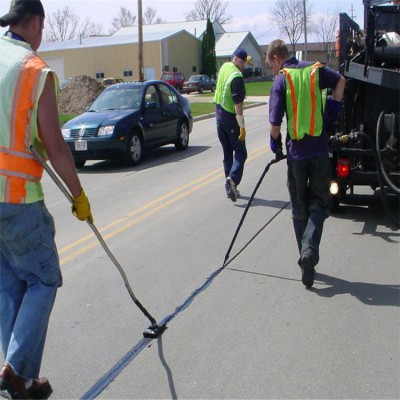

施工工藝示意圖
1、
2、
★ 施工優(yōu)勢 ★
施工時請按正確的施工工藝進行施工，它的優(yōu)勢在于：
A、開槽能夠徹底地將瀝青路面中雜物清除，使下一步的灌縫有一平整結合面；
B、高壓吹塵機可快速徹底清理開槽后殘留的雜物，加速工作進程，并可有效清潔路面，以確保在施工過程中達到路面衛(wèi)生要求；
C、熱氣噴槍可與灌縫輸料軟管同步進行工作，提高施工工藝中熱接觸效率，增強材料與縫壁粘接強度及施工的及時性；
D、灌縫工藝尤其重要，另外可采用方型輸料口設計的路面裂縫灌縫機，兩側(cè)增加延伸群力,使灌縫效果美觀整齊且充分完成防水、防砂、高粘接功效。施工灌料時，灌出的材料平行并微高于路面1—2mm封閉裂縫，使灌縫隨溫度變化有一定的脹縮空間，也可避免跳車現(xiàn)象的發(fā)生。
產(chǎn)品分類
