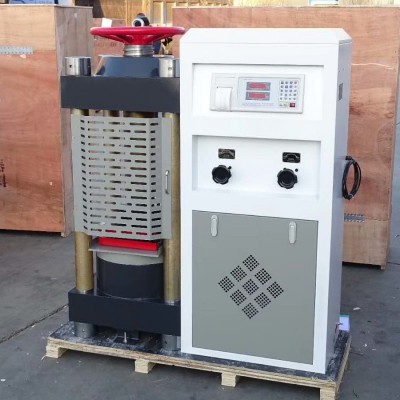

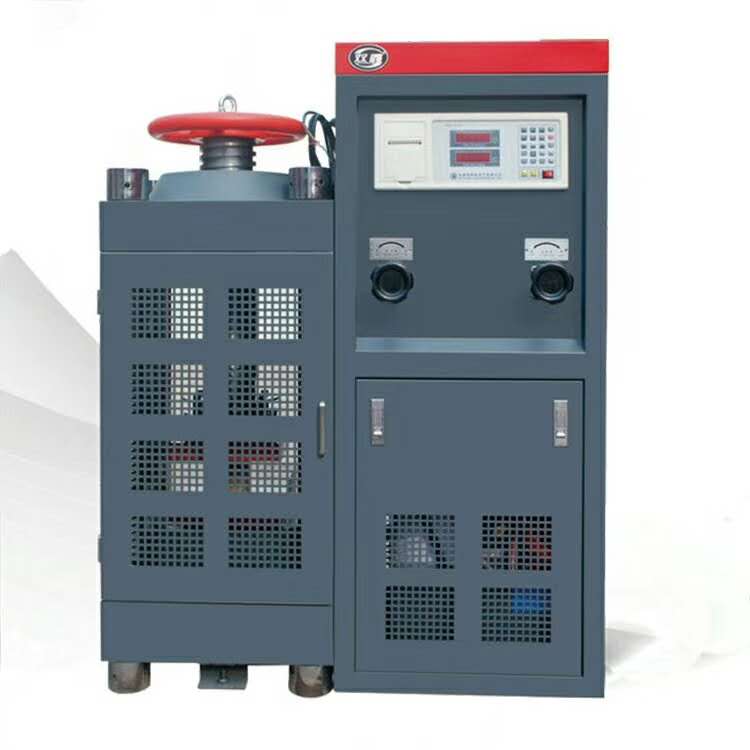

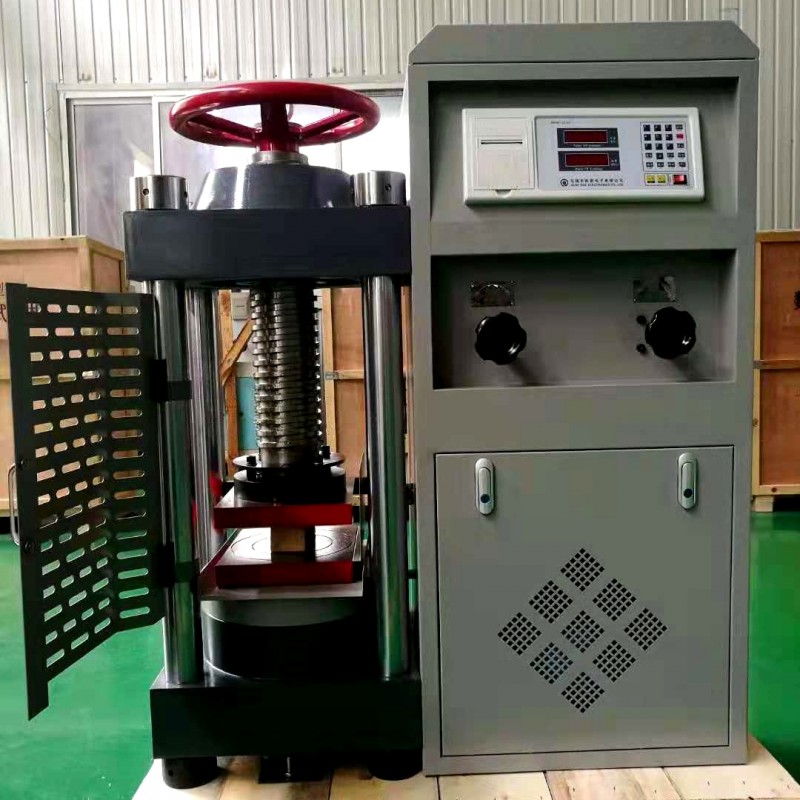

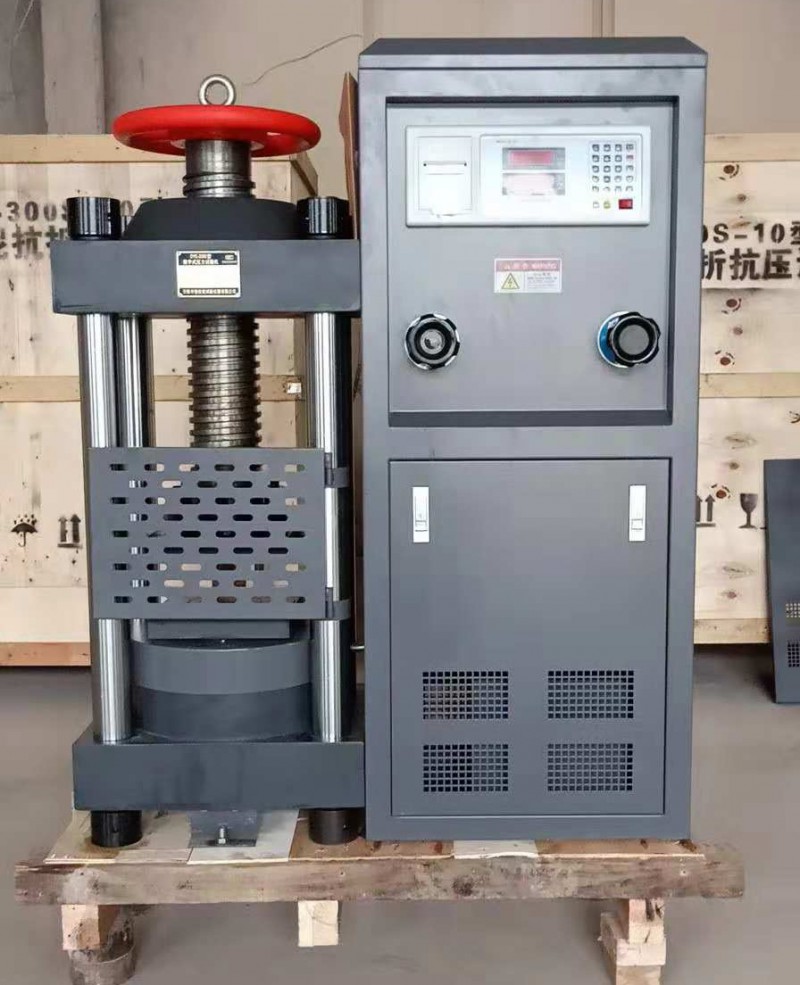

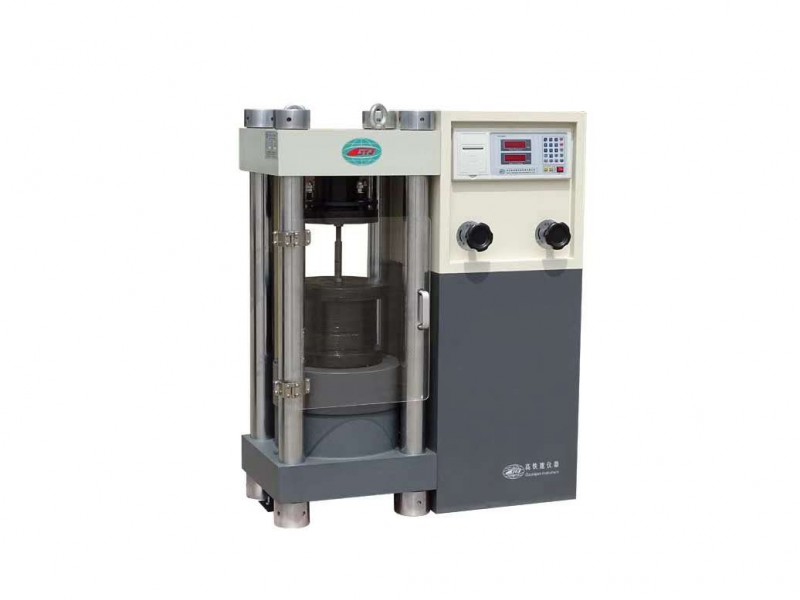

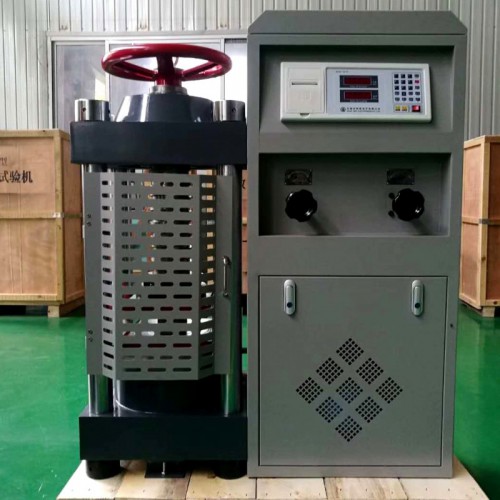

試驗機機體由四根立柱將缸體與上梁連接在一起,在試驗機的上橫梁上裝有調節絲杠,大手輪及螺母絲桿可調整試驗機的空載高度,絲桿下端裝有球座與上壓板。下壓板置與油缸的活塞上,當試件與上壓板接觸時,上壓板球座能自調正平衡、使試件與上下壓板保持水平。下壓板上刻有試件定位用的刻線,做試驗時試件要對準刻線,下壓板下面設有防塵罩殼,防止或減少活塞升降時粉塵進入油缸,損壞缸體或油封。活塞與油缸間設有密封裝置,可以防油外泄,但使用時活塞仍有微量油外泄時,在缸體頂端有環型油槽,并有泄油通道排出,流回大油箱。
