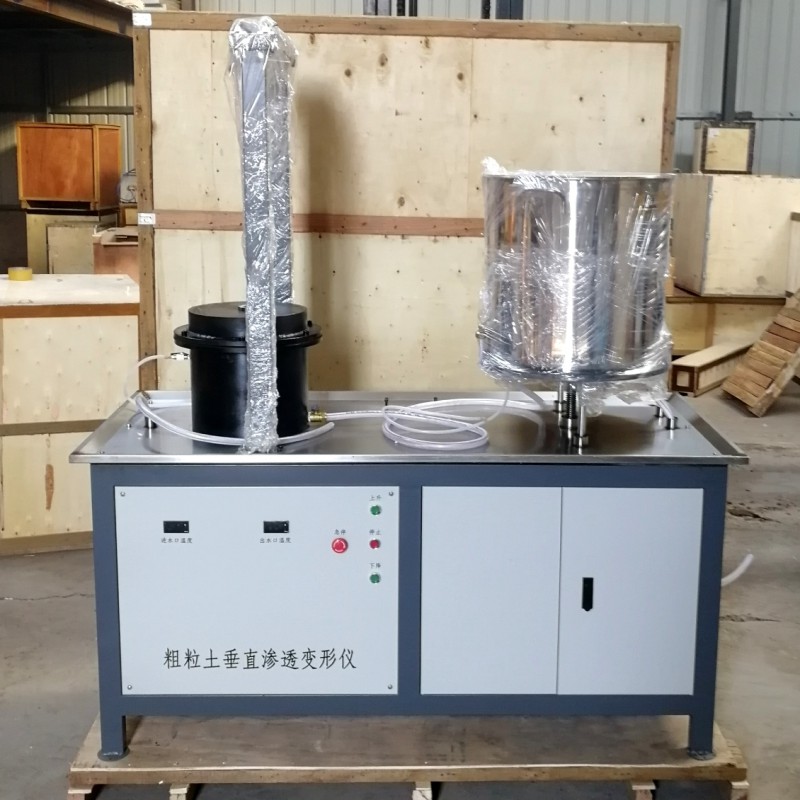

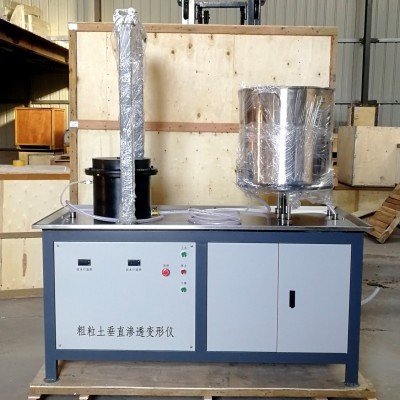

粗粒土垂直滲透變形儀
一、簡介

設備適用于測定粗顆粒土在滲流水通過時，試樣的垂直滲透系數和細顆粒隨滲流逐漸流失的臨界坡降（管涌）及土體整體浮動時的破壞坡降（流土）。按SL237-056-1999《粗顆粒土的滲透及滲透變形試驗》要求研制。

該滲透儀適用于擾動的粗顆粒土試樣和原狀粗顆粒土試樣，最大適用粒徑為60mm，相對試驗樣品尺寸為Φ300×600mm的粗顆粒土。滲透水壓力為5米水柱高度。

  該設備含有主機、加荷框架、活塞桿、大量程百分表等

儀器原理

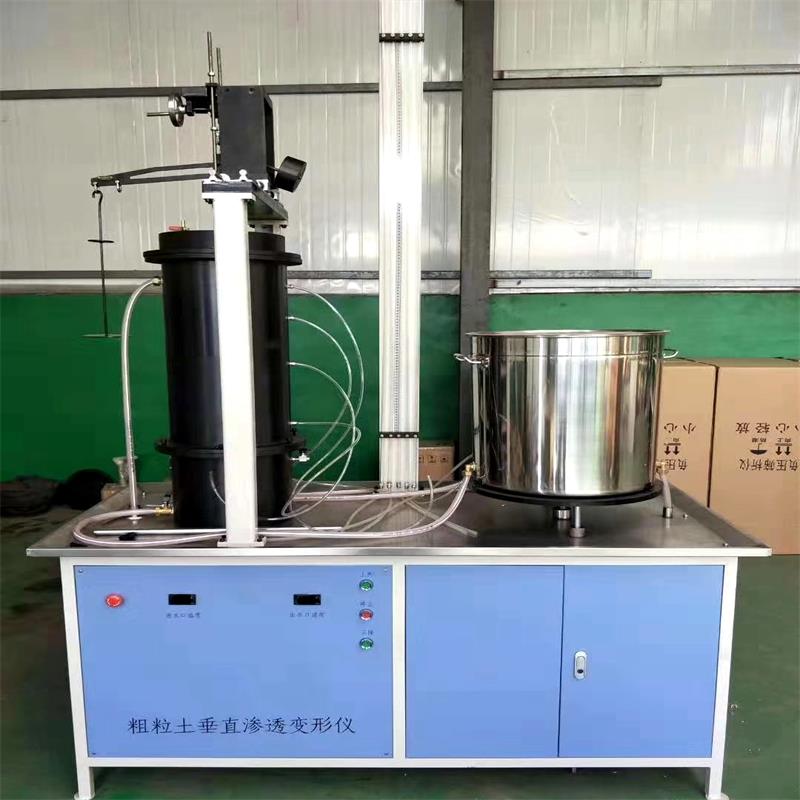

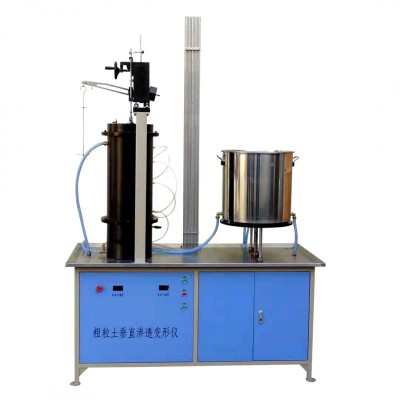

設備試樣容器為金屬圓筒型式。圓筒上、下兩面裝有金屬多孔透水板，試樣底部進水，其側面有水頭壓力測量開關和排氣三通與水位測量排連接。試樣中部側面不同高度有兩個水位測量開關與相應的水位測量排管連接，試樣的頂部設有溢水口用于測量滲透流量，溢水壓力由頂部的測量排管測量。

在做0～50KPa 水頭滲透試驗時，可通過絞車調整吊桶高度改變水頭壓力。

試樣尺寸：φ300x600mm

最大可施加垂直載荷：100KN

垂直載荷施加方式：千斤頂（手動加載）

百分表量程：0-100mm

分辨率：0.01mm

安轉面積：2㎡

是否用水：是

二、技術參數

1、試筒規格：ф300mm*600mm

2、試筒高度:600mm

3、加荷設備：1套（杠桿加壓）

4、供水箱規格：ф510mm 高度500mm

5、電動提升水箱，測量水位裝置1套

6、量筒：1000ML

7、量筒：100ML

8、整機重量：550KG
