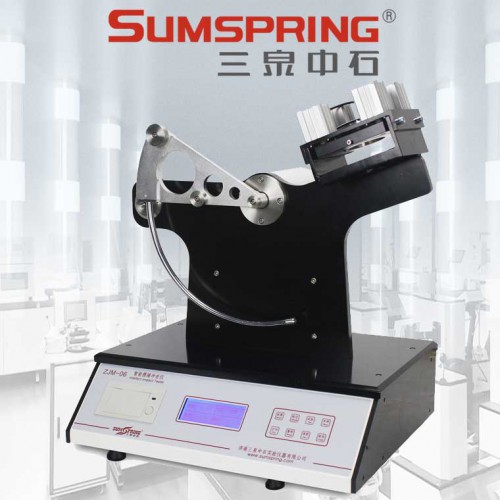

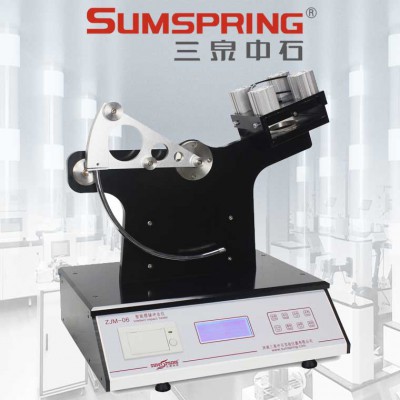

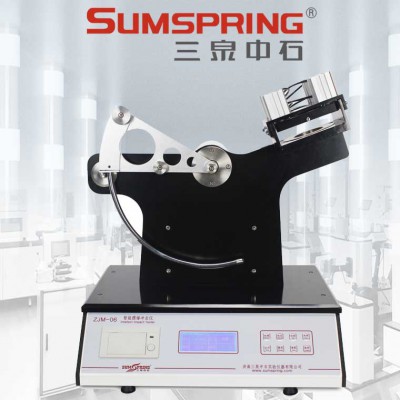

數顯擺錘沖擊試驗機是一種用于檢測塑料薄膜、塑料袋、金屬鋁箔、非金屬材料和塑料復合膜沖擊性能的設備。該設備
的工作原理是通過擺錘沖擊試樣，測量試樣在沖擊過程中的zui大沖擊力和吸收能量，從而評估試樣的抗沖擊性能。



數顯擺錘沖擊試驗機主要由擺錘裝置、試樣夾具、能量測量系統和數顯控制系統組成。擺錘裝置包括一個具有特定質量
的擺錘，可以在一定高度下釋放，對試樣進行沖擊。試樣夾具用于固定試樣，確保試樣在沖擊過程中保持穩定。能量測量系
統包括一個能量傳感器和一個數據處理單元，用于測量擺錘沖擊試樣時釋放的能量，并將數據傳輸?shù)綌?shù)顯控制系統。數顯控
制系統用于接收能量測量系統傳輸?shù)臄?shù)據，并對數據進行處理和分析，將沖擊力和吸收能量以數字形式顯示在屏幕上。



使用數顯擺錘沖擊試驗機進行沖擊測試時，需要按照以下步驟進行操作：



1、將待測材料裁剪成標準試樣尺寸，并將其固定在試樣夾具上。

2、調整擺錘裝置的高度，使擺錘具有特定的勢能，然后釋放擺錘對試樣進行沖擊。

3、能量測量系統將擺錘沖擊試樣時釋放的能量轉化為電信號傳輸?shù)綌?shù)顯控制系統。

4、數顯控制系統對數據進行處理和分析，將沖擊力和吸收能量以數字形式顯示在屏幕上。

5、根據測試結果評估待測材料的抗沖擊性能，并將測試結果記錄下來。



數 顯擺錘沖擊試驗機具有操作簡單、精度高、穩定性好等優點，適用于塑料薄膜、塑料袋、金屬鋁箔、非金屬材料和塑
料復合膜等材料的沖擊性能檢測。通過數顯擺錘沖擊試驗機進行沖擊測試，可以有效地評估材料的抗沖擊性能，為產品的設
計和生產提供有力支持。



沖擊能量           1J，2J，3J（常規）

分辨率             0.001J

沖頭尺寸           Ф25.4mm，Ф19mm，Ф12.7mm（非標可定制）

試樣夾口直徑     Ф89mm，Ф60mm

試樣尺寸           100 mm x 100 mm 或Ф100mm

外型尺寸           540mm×430mm×630mm（長寬高）

重       量           47kg

工作溫度           15℃-35℃

相對濕度           80%,無凝露

氣源壓力           0.6 MPa (氣源用戶自備)

電       源           AC 220V  50Hz
