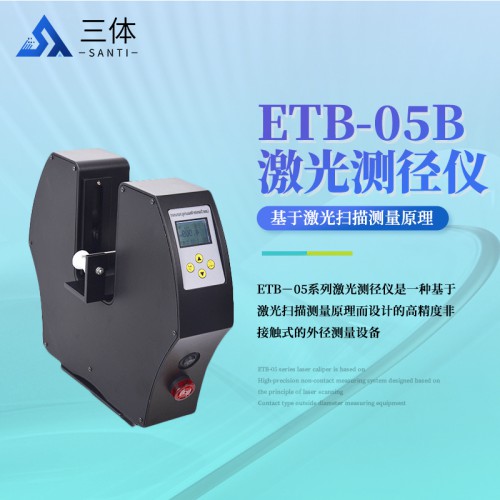

ETB-05 激光掃描測徑儀是一種基于激光掃描測量原理而設計的高精度非接觸式的外徑測量設備，儀器采用二維測量模式，二路激光束在測量場呈正交設計，有效消除工件震動造成的測量誤差，特別適合生產現場的實時測量，廣泛應用于通信電纜、光纜、同軸電纜、電力電纜等園形線材的在線檢測，也可用于其它各種園形工件外徑測量。

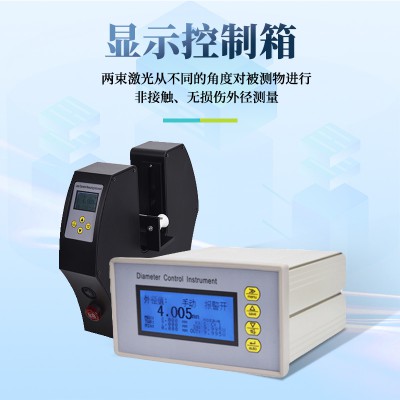

　　激光掃描測徑儀 整套設備由三部分組成：測量頭、串行通信電纜、顯示控制箱，此外，還備有方便用戶安裝使用的測量頭活動支架和測量托架等。測量時由激光器發射出的激光，首先被一個準直系統準直，準直后平行更高的激光束投射至勻速旋轉的掃描轉鏡上，掃描光束經待測工件后形成寬度與工件直徑相應的光脈沖，隨后光脈沖光電轉換，送中央計算機控制系統，計算機對測量數據進行處理，根據要求實施顯示、控制。儀器在出廠前，已進行參數初始化，可保證系統長期可靠地工作，測量的系統誤差已由計算機精確補償，測量的隨機誤差也采用適宜的信號甄別處理技術，不確定度得到有效控制。

　　儀器性能指標

　　*測量范圍：0.2-30mm(ETB-05B)、

　　*靈敏度：1um

　　*測量精度：±2-5um(ETB-05B)

　　*環境溫度：4-40℃

　　*環境濕度：<85%無凝露

　　*儀器功耗：小于 50W

　　*工作電壓：AC220V 50HZ±10%

　　*掃描速度：大于 50 米/秒
