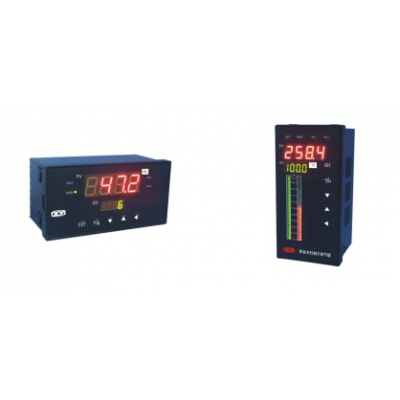

XMC、XMCG 系列智能數顯、光柱調節器

一、概述

XMC、XMCG系列智能型數顯、光柱 PID調節器( 以下簡稱儀表 )。它可與熱電偶、熱電阻、霍爾變送器、遠傳壓力發送器、DDZ—Ⅱ型、DDZ—Ⅲ型變送器、1151 變送器、輻射感溫器等配合，將各種工業對象中的氣體、液體、蒸氣等工業介質的溫度、壓力、流量、液位等工業參數進行顯示、自動調節和報警。廣泛用于石油、化工、冶金、電站、食品加工、陶瓷、化纖、印染、注塑、醫療及實驗室等各種行業中。本系列儀表具有如下特點：

·采國際90年代的模糊邏輯控制算法十優化PID算法，徹底消除PID積分飽和現象。具有無超調、控制精度高等特點。

·高精度自整定算法、手動/自動無擾平滑切換。

·PID 參數及周期T不需設定，能自適應被控對象的特性進行自整定。

·采用先進芯片制造技術，簡化結構，提高產品穩定性及抗干擾能力。

·采用數字校正，輸入熱電偶、熱電阻、標準信號任選，無零漂。

·采用雙四位數顯，雙101線(紅、綠色)光柱顯示器顯示，直觀醒目，操作簡便，所有操作功能僅需五鍵完成。

·寬范圍的電源適應能力：8SV～264VAC。還可以采用直流供電(24VDC)。

·可直接替換一般的動圈式、國產及進口數字調節儀表。

·任意規格信號輸入，多種規格信號輸出。

二、主要技術參數

1. 使用條件：環境溫度0～50℃。相對濕度≤90%；電源電壓85～264VAC，50/60Hz；大氣壓力85～106KPa。

2. 基本誤差：

·四位LED顯示：±(0.2%F·S±1字)；±(0.5%F·S±l字)。

·101 線光柱顯示：滿量程的1%，(適用于XMCG型)。

3. 顯示分辨率：

·四位LED：根據量程范圍，可設定為 0.001、0.01、0.1及1四種。

·101線光柱：滿量程的1%，(適用于XMCG型)。

4 輸入阻抗：熱電偶、電壓信號(大于 500K) ，熱電阻(三根引線相等且小于5歐) ，電流信號(小于250歐 )。

5. 輸出特性：

·繼電器接點，其容量為220VAC/3A或24VDC/3A，純阻性負載。

·無觸點繼電器容量為220VAC/l.5A。

·模擬量輸出：0～l0mA或4～20mA。

·可控硅過零觸發信號：觸發0～500A可控硅。

6. 控制及報警：

·控制方式：脈沖PID調節，模糊邏輯控制算法加優化PID算法。

·報警輸出：上限報警(AL—H)下限報警(AL—L)。

7.可帶24YDC電源輸出 ，隔離電壓1000V，zui大電流30mA。

8. 熱電偶冷端補償溫度范圍：0～80℃。

9. 通訊方式：RS485、RS232。

10. 消耗功率：4VA。

11. 外形尺寸 (mm)： 橫式 160×80×80， 豎式 80×160×80， 方形 96×96×l00，

橫式 96×48×l00， 豎式 48×96×100

12. 開孔尺寸 (mm)：橫式153+10×76+10,豎式76+10×153+10,方形92+10×92+10,橫式92+10×45+10,豎式45+10×92+10。

13. 重量： 約 0.5 噸。
