一、產品用途

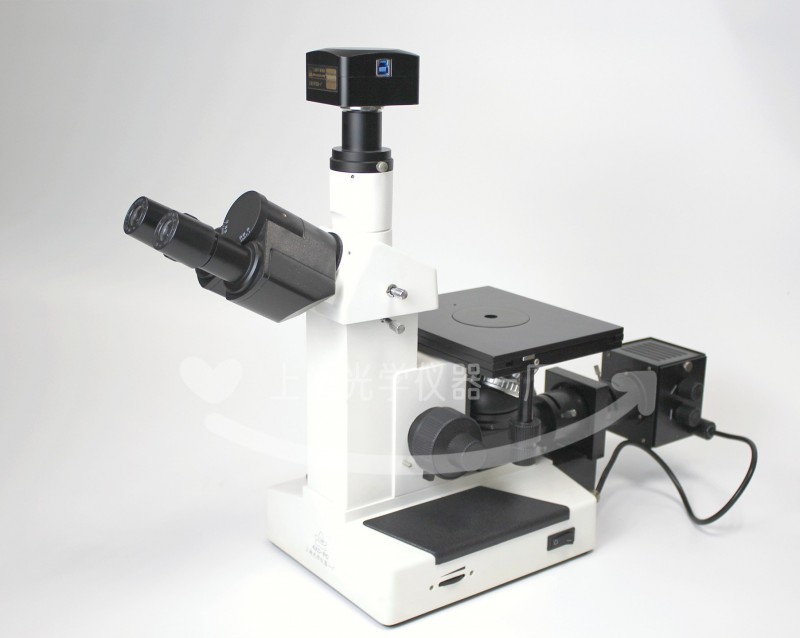

　　　4XC-PC金相顯微鏡用于鑒別和分析各種金屬、合金材料和非金屬材料的組織結構，廣泛應用于工廠或?qū)嶒?yàn)室進行原材料檢驗；鑄件質量鑒定或材料處理后的金相組織分析；以及對表面裂紋和噴涂等一些表面現象進行研究工作，是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔锱c陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也是科研教學領域得力助手。

二、產品特點

1. 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。

2. 粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。

3. 6V20W鹵素?zé)簦炼瓤烧{(diào)。

4. 可自由切換正常觀察與偏光觀察，可進行100%透光攝影。

5. 4XC-PC圖像金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 觀察頭:三目鏡頭，30? 傾斜

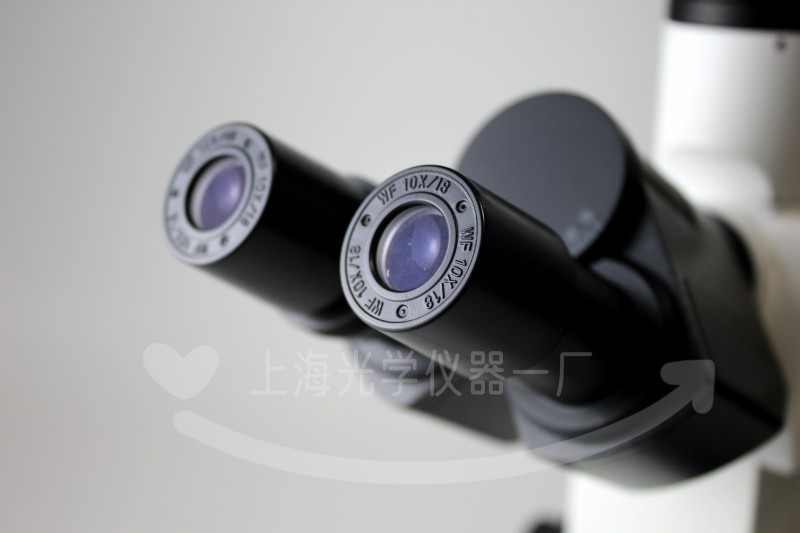

2. 大視野目鏡：WF10X/Φ18mm

3. 長距平場消色差物鏡(無蓋玻片)：

放大倍數	數值孔徑	工作距離
10×	0.25	8.80
20×	0.40	8.60
40×	0.60	3.73
100×(彈簧,油)	1.25	0.34

4. 調焦機構:粗微動同軸調焦, 微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置

5. 轉換器:四孔(滾珠內定位)

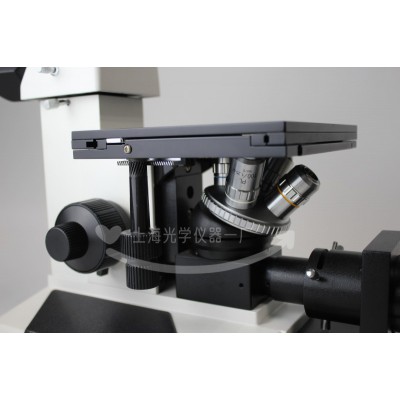

6. 載物臺:雙層機械移動式(尺寸:182mm×152mm,移動范圍:15mm×15mm)

7. 照明系統:6V20W 鹵素?zé)?亮度可調

8. 適配鏡：直徑：43mm，內調焦距：0～3mm調焦后可鎖緊

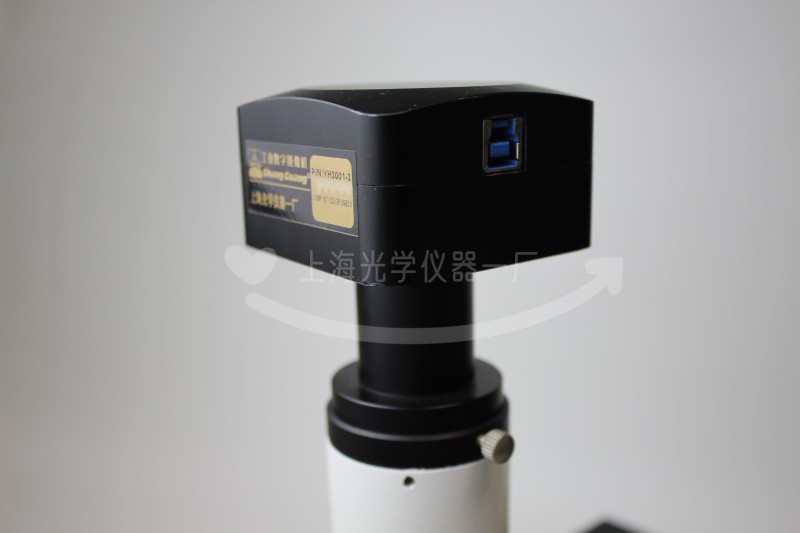

9. 顯微鏡工業相機：圖像傳感器 1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；

   分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；

   自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；

   數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

10. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
