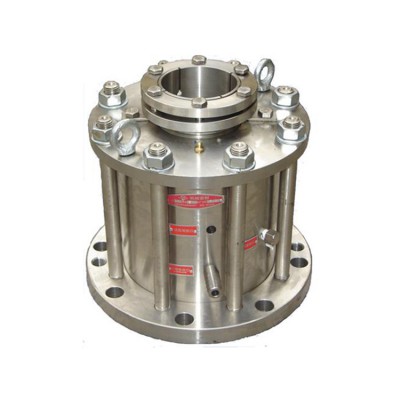

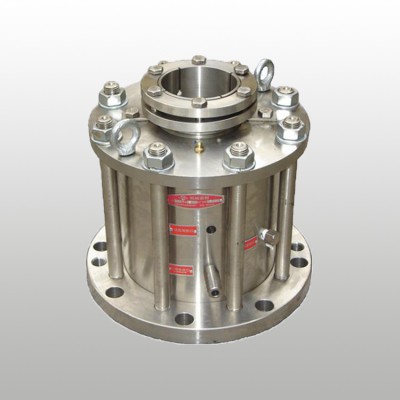

206型釜用機械密封
結構 ： 小彈簧 、 雙端面 、平衡型
壓力 ： 0.6～1.6Mpa
溫度 ：-40-300 ℃
轉速 ：≤500 r / 分

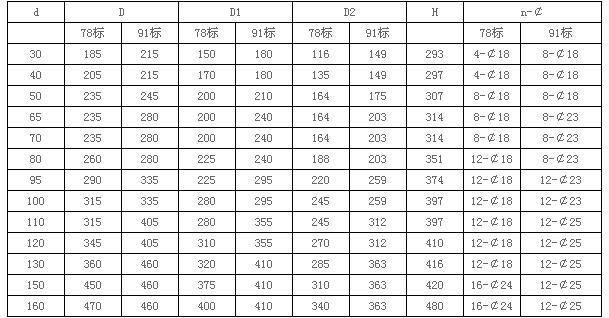

軸徑 ：30～150mm
適用介質 ： 易燃 、易爆、強腐蝕、帶顆粒及真空下密封要求較高的場合
|
1. 防傳銷 ANTISLIP PIN
2. 密封圈 SEAL RING
3. 上靜環 LOWER SEATIC RING
4. 密封圈 SEAL RING
5. 下動環 LOWER MOVABLE RING
6. 小彈簧 SMALL SPRING
7. 螺釘 SCREW
8. 彈簧座 SPRING base
9. 軸套 SHAFT SLEEVE
|
10. 推環 PUSH RING
11. 螺栓 BOLT
12. 密封箱體 SEALED BODY
13. 密封墊 SEAL PAD
14. 密封箱蓋 COVER OF SEALED BOX
15. 軸承蓋 BEARING COVER
16. 螺栓 BOLT
17. 螺釘 SCREW
18. 油封 OLL SEAL
|
19. 密封圈 SEAL RING
20. 緊定套 TIGHT-FITTING SLEEVE
21. 緊定螺釘 TIGHT-FITTING SCREW
22. 調節套 ADJUTING SLEEVE
23. 耗封油圈 FELT-RING SEAL
24. 軸承 NEARING
25. 油封 OLL SEAL
26. 密封圈 SEAL RING
27. 上靜環 LOWER SEATIC RING
28. 下動環 LOWER MOVABLE RING
|
