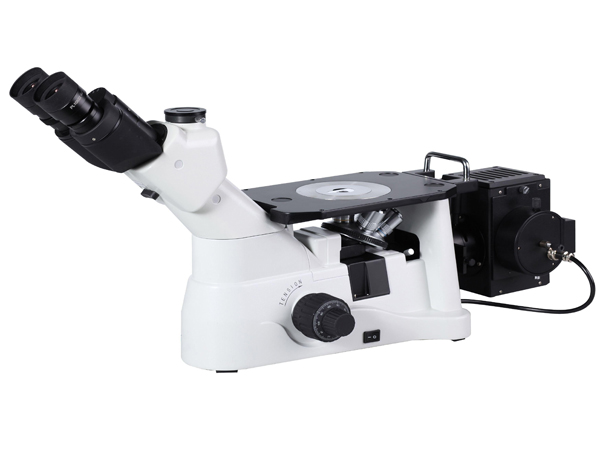

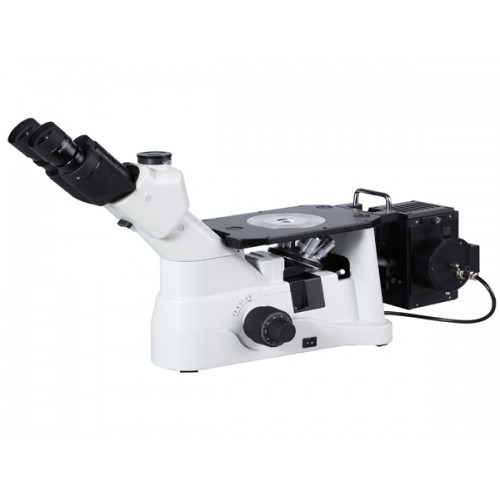

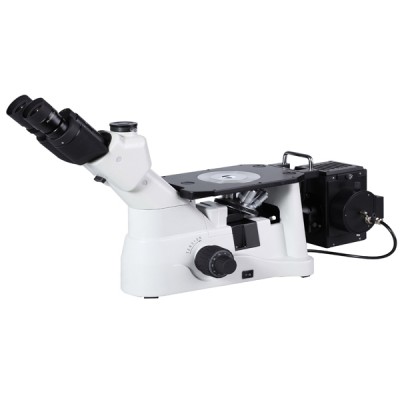

YT-3倒置金相顯微鏡采用的無限遠光學系統，同時配備明暗場通用的長工作距離平場平場消色差物鏡，多光路的系統設計，可同時支持雙目鏡筒觀察和數碼攝像裝置觀察。

金相顯微鏡技術特點：

1. 總放大倍數: 50 -1000倍。

2. 光學系統：無限遠色差校正光學系統(CSIS)，像質，分辨率更高，觀察更舒適;

3. 物鏡：無限遠、超長工作距金相物鏡50倍和100倍物鏡為半復消色差物鏡，圖像清 晰度大幅提高

4. 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺;

5. 觀察筒：鉸鏈?zhǔn)饺浚暥瓤烧{(diào)節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和軟件實現圖像分析;

6. 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm;

金相顯微鏡配置表：

一 主機配置表

光學系統：無限遠光學系統

主 機：YT-3倒置金相顯微鏡主機

觀 察 筒：鉸鏈?zhǔn)诫p目鏡筒，45°傾斜;

分光比：觀察80% 攝影20% 或觀察100% 或攝影100%

目 鏡：10X/Φ22mm 大視場目鏡;10X/Φ20mm 帶十字分劃測微目鏡(0.1mm)

物鏡轉換器：五孔物鏡轉換器

物 鏡：無限遠長工作距離平場消色差物鏡(明暗場通用)

5X/0.12 有效工作距離：10mm

10X/0.25 有效工作距離：10mm

20X/0.4 有效工作距離：5mm

50X/0.75 有效工作距離：1.3mm

100X/0.90 有效工作距離：0.7mm(選配)

調焦機構：粗微動同軸調焦 微調格值：0.002mm

行程(從載物臺表面焦點起)：向上1mm，向下7mm

載 物 臺

臺面尺寸：226mm×178mm

平臺壓片兩只

小平臺：水滴型、小孔、大孔各一

機械移動平臺

移動范圍：40mm×40mm

照 明：12V50鹵素?zé)簦行摹⒐饬炼冗B續可調

濾 色 片：內置轉盤式(綠色、藍色、黃色、灰色、毛玻片)
