產(chǎn)品按聚合物改性材料的狀態(tài)分為干粉類（I類）和乳液類（II類）

      I  類：由水泥、細骨料和聚合物干粉、添加劑等組成；

  II 類：由水泥、細骨料的粉狀材料和聚合物乳液、添加劑等組成。 性能指標執(zhí)行：JCT984《 聚合物水泥防水砂漿》

      ⑴、聚合物膠乳防水砂漿的特點：

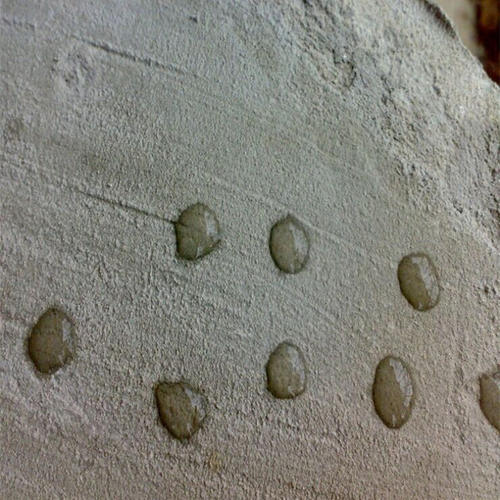

  具有較高的抗壓強度（40MPa）、抗折強度（8Mpa），抗裂性好； 具有較高的抗?jié)B性能，抗?jié)B標號達S20； 具有較高粘接強度，可達到4MPa以上； 具有與水泥砂漿相同的耐久性和耐腐蝕能力；

  可在潮濕基面施工，干燥基面應灑水濕潤（無明水）； 工藝簡單，施工方便。

      ⑵、施工方法：

  基層應平整、干凈、濕潤、無明水；

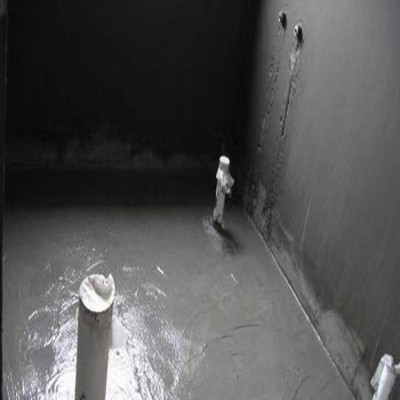

  干粉型聚合物水泥防水砂漿由工廠生產(chǎn)，現(xiàn)場施工時加入適量水，分二至三遍抹于基層，厚度一般為3~5mm。

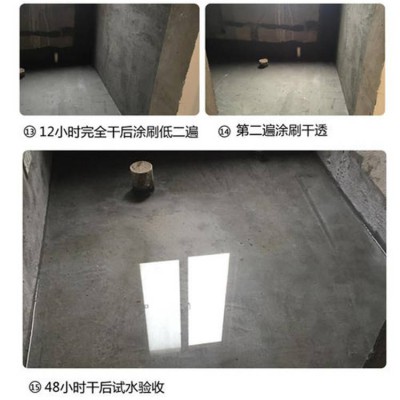

  乳液型聚合物水泥防水砂漿。基層處理劑，按水泥：膠：水=1：0.15：適量水，攪拌均勻后涂刷于基層。按水泥：砂：膠：水=1：1.5 ～ 2.5：0.1～0.5：適量水，配比秤量攪拌均勻。厚度一般大于 8~25mm，用抹子分層抹壓平整光滑。由于乳液成分不同，摻量也不一樣，由提供乳液廠家同時提供配合比。 砂漿表面需二次壓光。一天后保濕潤養(yǎng)護5天，未硬化前不得澆水養(yǎng)護。
