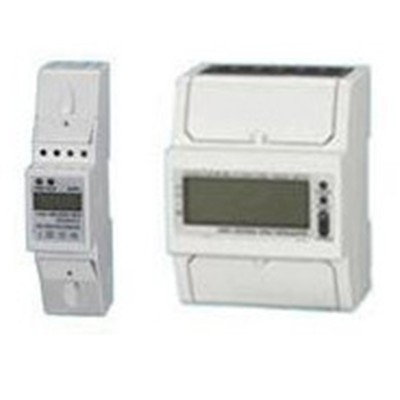

ZR52-7P 三相導軌式電能表
1.概述
ZR52型三相四線（新型導軌式）電子式電能表系我公司采用微電子技術計量電能：采用進口專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的新型三相全能電子式電能表。
該電能表完全符合GB/T17215.321-2008國家標準和IEC62053-21國際標準中1級三相有功電能表的相關技術要求；能直接精確地測量電能計量中正向有功電能，由8位(6+2)LCD顯示有功總用電量，該表設有紅外和RS485通訊接口，通訊645或MODBUS可選，具有防竊電、安裝位置任意等優點，是電能表升級換代的理想產品。具有可靠性好、體積小、重量輕、外表美觀、工藝先進、35mmDIN標準導軌式安裝等特點：并具有良好的抗電磁干擾、低自耗節電、高精度、高過載、高穩定性、防竊電、長壽命。
該表適用于計量額定頻率為50Hz或60Hz的三相交流有功電能。供固定安裝在室內使用，適用于環境溫度不超過-25~+55℃，相對濕度不超過95%，且空氣中不含有腐蝕性氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。
2.主要規格及技術參數
2.1 電能表規格：
| 名稱 | 三相四線電子表 |
| 型號 | ZR52 |
| 準確度 | 1級 |
| 額定電壓Ub | 220/380V57.5/100V |
| 額定電流（A） | 5A/CT、5（20）、5（30）、10（40）A 10（60）A、15（90）A、20（80）A、20（100）A、5（65）A、5（100）A |
注：額定電流欄中，括號前的數值為標定電流值Ib，括號內的數值為額定最大電流值Imax。
2.2 技術參數
2.2.1 誤差限
帶有平衡負載時電能表的基本誤差限
| 電流值 | 功率因數(COSΦ) | 百分數誤差限(%) | ||
| 直流接入 | 經互感器接入 | 1級 | 2級 | |
| 0.05Ib | 0.02 Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1 Ib | 0.05 Ib | 0.5L | ±1.5 | ±2.5 |
| 0.8C | ±1.5 | — | ||
| 0.1Ib~1max | 0.05 Ib~1max | 1.0 | ±1.0 | ±2.0 |
| 0.2 Ib~1max | 0.1 Ib~1max | 0.5L | ±1.0 | ±2.0 |
| 0.8C | ±1.0 | — | ||
帶有單相負載時電能表的基本誤差限
| 電流值 | 功率因數(COSΦ) | 百分數誤差限（%） | ||
| 直接接入 | 經互感器接入 | 1級 | 2級 | |
| 0.1 Ib~1max | 0.05 Ib~1max | 1.0 | ±2.0 | ±3.0 |
| 0.2 Ib~1max | 0.1 Ib~1max | 0.5L | ±2.0 | ±3.0 |
2.2.2起動
在額定電壓、額定頻率及COSΦ=1的條件下，當電能
負載電為下表規定值時，電能表能起動并連續計量電能。
| 儀表類型 | 準確度1級 | 準確度2級 |
| 直接接入式 | 0.004Ib | 0.005 Ib |
| 經互感器接入式 | 0.002 Ib | 0.003 Ib |
2.2.3 潛動
當電能表的電流線路中無電流，而加于電壓線路上的電壓為額值的115%，電能表的測試輸出不應產生多于一個脈沖。
2.2.4 絕緣性能
電能表的所有線路對外殼間能經受波形為1.2//50μs，峰值為6的脈沖電壓，在不同極性下各連續試驗10次不出現電弧放電擊穿現象。電能表的所有線路對表殼外部可觸及的屬位之間能經受頻率為50Hz的實際正弦波形的交流電2KV，歷時一分鐘試驗不擊穿。
2.2.5 工作電壓極限：70~130%Ub
2.2.6 功率消耗：≤2W和10VA
2.2.7 電子電能測量：
電子電能測量誤差≤±[0.02%±2×10-（a+1）]。（E：每個時段的總記錄讀數；a：總記錄小數值）自動區分電力的潮流方向。測試正向和方向總功率消耗。
2.2.8 顯示和數據保存
LCD顯示,LCD保存12個月,斷電后,資料保存至少10年。
3.安裝與使用
3.1 安裝注意事項與方法
3.1.1 電能表在出廠前經檢驗合格，并加封鉛印，即可安裝使用。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗后，方可安裝使用。
3.1.2 電能表由原包裝箱中取出時發現內包裝或外殼損傷，不要對該表進行安裝、加電，請與本公司技術服務部門聯系
3.1.3 安裝電能表需有經驗的電工或人員，并確定讀完本手冊。
3.1.4 電能表應安裝在室內通風干燥的地方，采用35mmDIN標準導軌式安裝，安裝電能表的底板應固定在堅固耐火，不易振動的墻上。
3.1.5 在有污穢及可能損壞機構的場所，電能表應安裝在保護柜內。
3.1.6 安裝接線時應按照電能表端鈕蓋上的接線圖或本說明書上的相應接線圖進行接線，最好適應多股銅線引入，避免因接觸不良而引起電能表工作不正常或燒毀。
3.1.7 電表正確接入電網時，電表的電源指示燈應常亮。
3.2 使用說明
3.2.1 電能表在雷電較多的地區使用時，應采取避雷措施，以避免因雷擊而損壞電能表。
3.2.2 電能表的負載能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（經互感器接入式）之間，超過這一負載能力，將會使電能表計量不準或電流線圈發熱而燒毀。
3.2.3 當電能表配用互感器使用時，即經電流互感器接入式的電能表在讀取其電能示數后須乘以互感器倍率，才是實際用電量。
3.2.4 數據顯示：8位(6+2)LCD顯示有功總用電量
3.2.5 電源指示：A,B,C三個LED指示燈亮時表示三相電源正常；當某相電壓缺相時相應的失壓指示燈熄滅。
3.2.6 脈沖指示：脈沖指示燈點亮時表示檢測到電能脈沖（當有采樣信號后，脈沖指示燈點亮約80ms）
3.2.7 反相用電指示：反相指示燈亮時表示處于方向用電狀態。
3.2.8 數據顯示板格式
3.2.9 LCD顯示類型， 上電后開始顯示類型如下：
| 1屏顯示表號 H000000 L 000001 |
| 2屏顯示波特率 bd 9600 |
| 3屏顯示脈沖常數 cose 1600或400 |
第四屏以后循環顯示
| 4屏顯示總電量 000000.00 kWh |
3.2.10.RS485通訊抄表應用（通訊協議）
本電能表能通過其RS485接口實現遠距離抄錄表內電能等數據。并能通過其紅外通訊接口用掌上電腦實現近距離抄錄表內電能數據。編碼格式、校驗和數據傳輸方式符合DL/645和MODBUS-RTU標準要求。通訊波特率出廠默認為9600ps.(1200bps，2400bps、4800bps、9600bp可選。
4.外形圖與接線圖
接線圖（U型）
 |
接線端子 | 注意 |
| 1/2 | Ia 進/出 | |
| 3/4 | Ib 進/出 | |
| 5/6 | Ic 進/出 | |
| 7 | 中性線 | |
| 15/16 | RS485端口 | |
| 17/ 18 | 脈沖端口 |
 |
接線端子 | 注意 |
| 1/2 | Ia 進/出 | |
| 3/4 | Ib 進/出 | |
| 5/6 | Ic 進/出 | |
| 8/10/12/14 | A電壓/B電壓/C電壓/N中性線 | |
| 7 | 中性線 | |
| 15/16 | RS485端口 | |
| 17/18 | 脈沖端口 |
5.測量方法
該電能表設有光電耦合式電能脈沖測試輸出端口，位于接線端鈕盒上，將測試設備的+5Vdc接到17號（正極）端子上，信號線s接到18號（負極）端子上即可。
6.運輸與貯存
6.1 電能表的運輸和拆封不應受到劇烈沖擊，并根據ZBY002-81《儀器儀表運輸、貯存基本環境條件及試驗方法》之規定運輸、貯存。
6.2 電能表應保存在原包裝箱內，保存地方的環境溫度為-30~+65℃，相對濕度不超過95%，且在空氣中不含有足以引起腐蝕的氣體，環境溫度不應劇烈變化。
6.3 電能表應在原包裝的條件下，放置在臺架上，疊放高度不超過五箱，拆箱后單只包裝的電能表疊放高度不超過五只，內包裝（塑料袋）拆封后的電能表不宜貯存。
