；土工膜廠家,土工膜哪里好,如何選擇土工膜？
土工膜的挑選牽涉兩個(gè)問題，一是挑選何種原材料的土工膜，二是選用何種形式的土工膜（單膜或復(fù)合膜）。
    1、土工膜所用的原材料主要是聚（PE）和聚氯（PVC）兩種。
    防水土工布防滲膜 人工湖防滲膜 防滲膜錦鯉池一般而言，低層住房室內(nèi)氡含量較高。建筑材料中析出的氡。建筑材料是室內(nèi)氡的最主要來源。如花崗巖、水泥及石膏之類，特別是含有放射性元素的天然石材，易釋放出氡。各種石材由于產(chǎn)地、地質(zhì)結(jié)構(gòu)和生成年代不同，其放射性也不同。國家質(zhì)量技術(shù)監(jiān)督局曾對(duì)市場上的天然石材進(jìn)行了監(jiān)督抽查。從檢測結(jié)果看其中花崗巖超標(biāo)較多，放射性較高。室外空氣帶入室內(nèi)的氡，在室外空氣中氡的輻射劑量是的，可是一旦進(jìn)入室內(nèi)，就會(huì)在室內(nèi)大量的聚集。工程選料時(shí)，主要依據(jù)以下幾個(gè)方面來選定合適的土工膜：
    ① 力學(xué)特點(diǎn)，上述兩種材料制成的土工膜的拉伸強(qiáng)度相差不大。由于土工膜只用于防滲而不作為加筋材料應(yīng)用，故其拉伸強(qiáng)度不是取材的首要指標(biāo)。但從另一方面來說， PVC膜因增加有塑化劑，使得其伸長率比PE膜的大一些，柔性較好，與砂粒接觸時(shí)可使砂粒嵌入得更深一些而不破裂，從而增加二者之間的摩擦系數(shù)。因此，PVC膜與砂之間的摩擦系數(shù)顯著大于PE膜與砂之間的摩擦系數(shù)，摩擦角平均至少大50～60。這是一個(gè)關(guān)鍵性的指標(biāo)，會(huì)波及到膜與土體接觸面以及膜與其上保護(hù)層之間的滑動(dòng)穩(wěn)定性。增大PE膜摩擦性能的方法有三種：一是采用復(fù)合膜，因復(fù)合膜外層的土工織物與土料的摩擦系數(shù)較大，迫近于PVC膜與土料的摩擦系數(shù)。二是對(duì)PE膜采用加糙辦法，例如在土工膜的光滑外表上壓紋或噴涂加糙材料。三是改變水工建筑物的構(gòu)造，如調(diào)整壩坡，加防滑槽或防滑檻等。另外，當(dāng)PE膜的厚度從0.12mm增加到0.24mm時(shí)，其與粗砂的摩擦系數(shù)能夠增加30％。

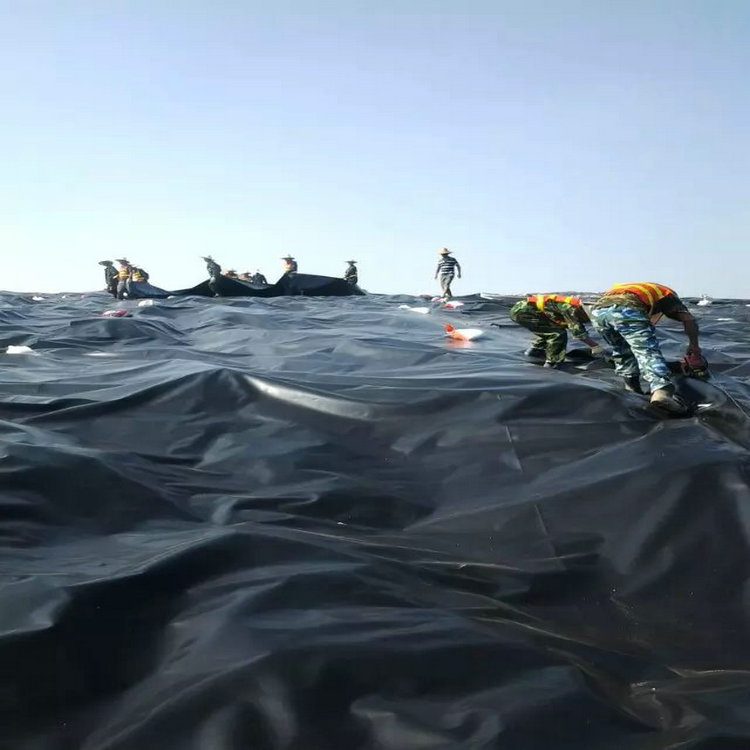

    ② 可連接性。土工膜無論出廠時(shí)幅有多寬，在現(xiàn)實(shí)應(yīng)用時(shí)仍需將其幅與幅之間連接起來，以成為一個(gè)集體的防滲膜體。一般PE膜只能用加熱熔合的方式連接，而PVC膜除此之外，還能夠采用特殊的粘合劑舉行粘接。薄型土工膜由于不能用熱焊方法連接而必須用粘接法連接，因此只能選用PVC膜。
    ③ 經(jīng)濟(jì)性?，F(xiàn)在兩種材料的價(jià)錢基本相當(dāng)，一般均在12000元/t左右，而PE的比重小于PVC的比重，所以同樣厚度的情況下每單位面積的價(jià)錢PE膜要少一些。另外PVC膜出廠時(shí)的幅寬一般為1.5～ 2.0m， PE膜幅寬可達(dá)4～4.5M，相應(yīng)地PE膜的接縫數(shù)量就比PVC膜的要少，因而搭接的用量就少一些，現(xiàn)場接縫的工作量也少一些。
