煤礦用光纜 煤礦用阻燃光纜

礦用光纜即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱為礦用光纜、煤礦光纜或
煤用光纜，其型號為MGTSV。

     1、礦用光纜MGTSV是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的通
訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。

     2、礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因為煤礦行業的特殊要求而增
設了許多特殊性能，主要增設的性

能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事
故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國
家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦
用產品安全標志認證

     3、因為其他如金礦、鐵礦等沒有相應標準，由于煤礦光纜綜合性能是礦用方面唯一的標
準，也是該行業要求比較高的

執行標準，因此其他礦山一般均按照煤礦用光纜進行設計和生產

     4、安標認證的通訊光纜只有一個型號即MGTSV，并且對應的要求如下，其實用官方實用
范圍是：礦山、隧道的豎井、巷道

分為：a-中心束管式（2－12芯 ，因為工藝的問題，這種工藝只能生產到12芯）

b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)

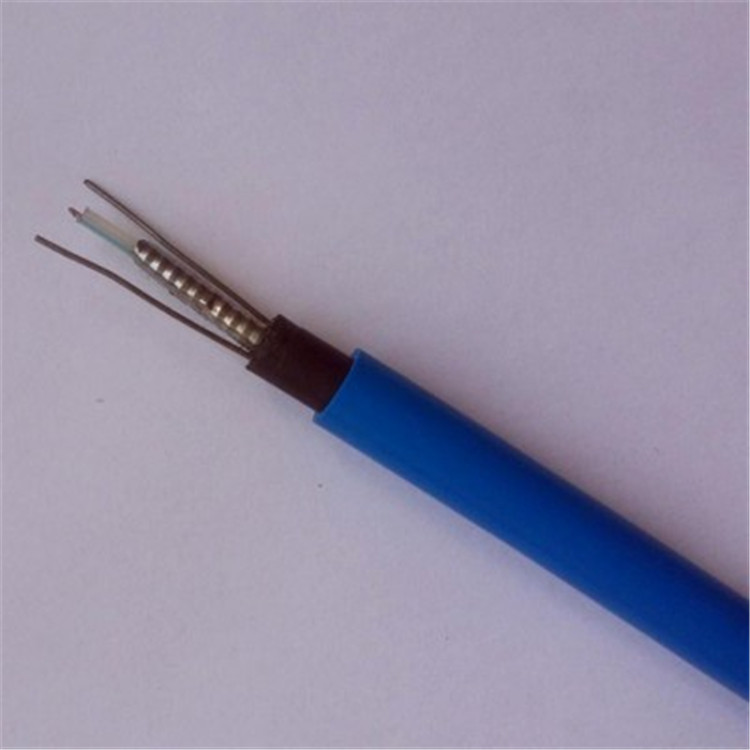

     1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），鋼
帶，PE內護層，阻燃護套(藍色)

     2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，扎
帶，纜膏，鋼帶，PE內護層，

阻燃護套（藍色）

     礦用阻燃光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充
阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號線)
圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護套
后，藍色阻燃PVC護套成纜.

中心束管式礦用光纜MGTSV（2-12芯）

     線纜外徑：11.4mm，線纜重量：190kg/km,最小彎曲半徑：120（靜態）/240（動態），拉
伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
