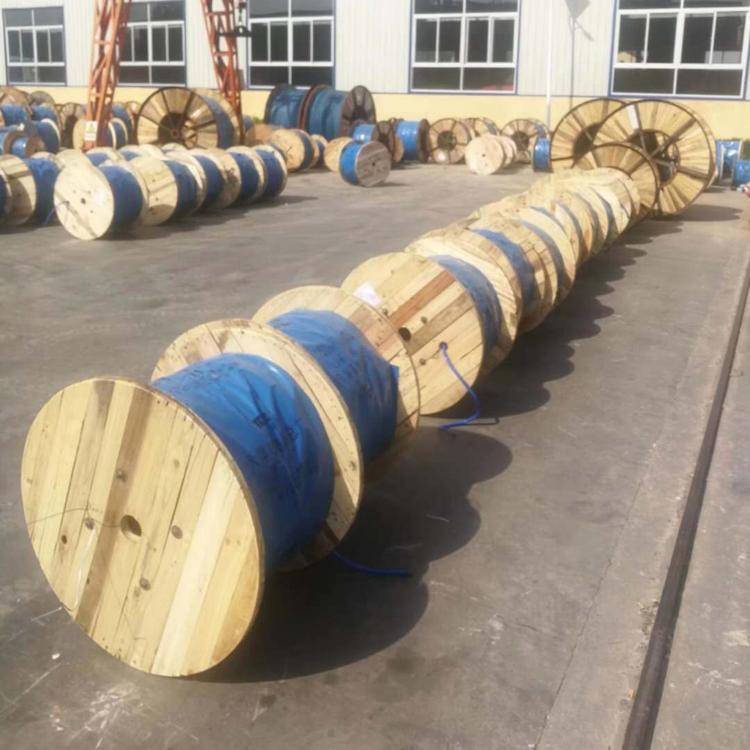

礦用光纜MGTSV-8B 煤礦用阻燃光纜

       礦用光纜即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱為礦用光纜、煤礦光纜
或煤用光纜，其型號為MGTSV。

　　1、礦用光纜MGTSV是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的
通訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。

　    2、礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因為煤礦行業的特殊要求而
增設了許多特殊性能，主要增設的性

　　能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦
為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局
（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即
：礦用產品安全標志認證

　　3、因為其他如金礦、鐵礦等沒有相應標準，由于煤礦光纜綜合性能是礦用方面的標準
，也是該行業要求比較高的

　　執行標準，因此其他礦山一般均按照煤礦用光纜進行設計和生產

　　4、安標認證的通訊光纜只有一個型號即MGTSV，并且對應的要求如下，其實用實用范
圍是：礦山、隧道的豎井、巷道

　　分為：a-中心束管式（2－12芯 ，因為工藝的問題，這種工藝只能生產到12芯）

　　b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)

　　1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），
鋼帶，PE內護層，阻燃護套(藍色)

　　2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，
扎帶，纜膏，鋼帶，PE內護層，

　　阻燃護套（藍色）

　　礦用阻燃光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填
充阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號
線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護
套后，藍色阻燃PVC護套成纜.

　　中心束管式礦用光纜MGTSV（2-12芯）

　　線纜外徑：11.4mm，線纜重量：190kg/km,小彎曲半徑：120（靜態）/240（動態），拉伸
力：1500N短期)/600N（長期）壓扁性能：1000N/100mm

層絞式礦用光纜MGTSV（2-72芯）

　　1、2-30芯

　　線纜外徑：12.7mm，線纜重量：180kg/km,小彎曲半徑：160（靜態）/320（動態）

　　2、32-60芯

　　線纜外徑：13.9mm，線纜重量：240kg/km,小彎曲半徑：170（靜態）/340（動態）

　　3、62-72芯

　　線纜外徑：15.1mm，線纜重量：286kg/km,小彎曲半徑：190（靜態）/380（動態）

　　1、根據光纜內的傳輸介質-光纖（玻璃或塑膠纖維）特性分為：單模光纖和多模光纖，

　　2、根據選用的光纖特性又將礦用光纜分為：單模光纜和多模光纜

　　3、單模(B)：表示在該介質（一般為二氧化硅，即玻璃）中只傳輸一個波長（頻率），
略比頭發絲粗的導體（俗稱玻璃絲）

　　脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成
分特性從而使光傳輸性能上產生的不一致性，單模光纖又細分為：B1.1(非色散位移單模光纖
ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或155
0nm,主要使用的單模光纖是B1.1，有時簡稱的B表示B1.1（非規范稱 呼）

　　4、多模A1(ITU-T G651 )：表示在該介質（通單模）中可以同時傳輸多個波長（頻率），
略比頭發絲粗的導體（俗稱同上）多模光纖又細分為：A1a(50/125)和A1b(62.5/125)并統稱為
ITU-T G651 ，一般長使用的波長有1310nm或850nm

　　5、關于光纖傳輸距離

　　一般在單模傳輸無中繼可達到120km,多模的是2km；10/100/1000M的光信號一般在單模
傳輸無中繼可達到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的
一般用于室內或者跳線，單模的用于野外用于長距離傳輸。
