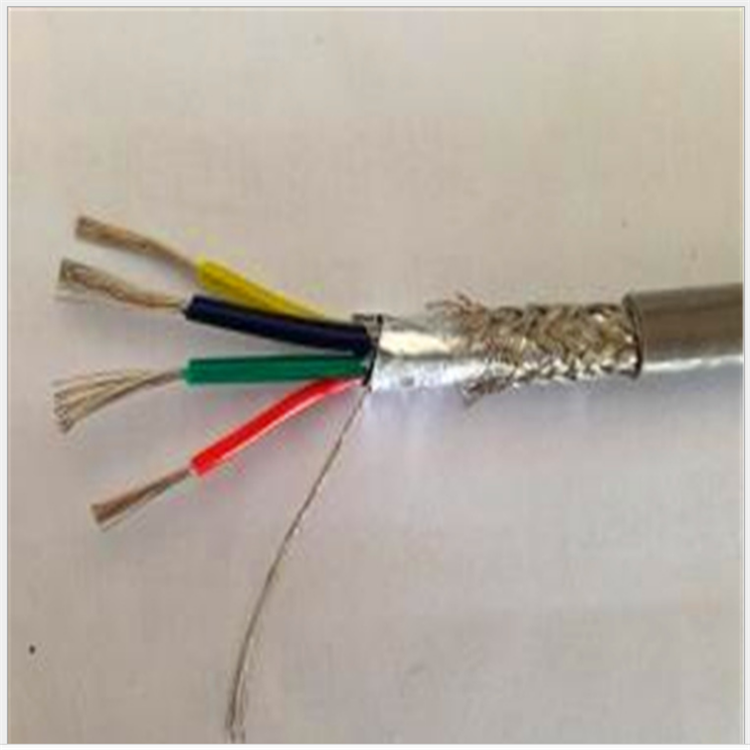

RS485信號電纜 RS485-22通訊電纜

● RS485 總線長距離通訊時由于阻抗不匹配會引起信號反射,必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻（通常為120 Ω ）,使電纜的阻抗連續。
● RS485 接地注意事項：
1） 共模干擾問題：RS-485 接口采用差分方式傳輸信號方式,系統只需檢測兩線之間的電位差就可以了。RS-485 收發器共模電壓范圍為-7～ 12V。當網絡線路中共模電壓
超出此范圍時就會影響通信的穩定可靠,甚至損壞接口。
2） EMI 電磁干擾問題：發送驅動器輸出信號中的共模部分需要一個返回通路,如沒有一個低阻的返回通道（信號地）,就會以輻射的形式返回源端,整個總線就會像一
個巨大的天線向外輻射電磁波。
因此整個RS-485 網絡必須有一條低阻的信號地將兩個接口的工作地連接起來,使共模干擾電壓被短路。
● RS485 總線長距離通訊時易受強信號干擾,所以應加保護措施,可選擇的方法如下：
1） 隔離保護方法：
采用高頻變壓器,光耦等元件實現接口的電氣隔離。將瞬態高壓轉移到隔離接口中
的電隔離層上,不會產生損害性的浪涌電流,起到保護接口的作用。
2） 旁路保護方法：
利用瞬態抑制元件（如TVS,MOV,氣體放電管等）將危害性的瞬態能量旁路到大地。
● RS485 總線上每個通信節點上采取保護措施,如：在每個節點的A,B 線上串聯一個10
歐姆的隔離電阻,可以防止某個節點損壞后影響整條線路的通信功能

1.6 RS485 總線節能方法
● 減小每幀數據發送量。
● 收發器處于空閑模式時必須關閉它的發送驅動器,以減小功率消耗。
● 選擇具有失效保護功能的低功耗器件（不需加偏置電阻）。
● 通訊距離短,通訊速率不高的場合不需加終端電阻。
● 網絡終端采用RC 阻容匹配或肖特基二極管方式代替終端電阻可有效減小電流消耗。
