混凝土芯樣磨平機

HMP-150混凝土芯樣磨平機  混凝土芯樣補平機   混凝土切片機

一、 概述：

     HMP-150型砼磨平機適用于采用鉆孔取芯法測砼抗壓強度時，對鉆孔取芯樣兩端面的磨平，使芯樣兩端質量達到測試標準的要求。

    該機具有結構緊湊、操作方便，工作可靠磨削效率高，質量好等優點。因此是砼強度檢測中不可缺少的設備。

 二、  主要技術參數：

 1、磨削芯樣直徑：φ50、φ75、φ100、φ150mm

 2、磨削芯樣高度：47.5~215mm

 3、磨輪轉速：2000r/min

 4、電機輸入功率：1.7KW

 5、外形尺寸：550x420x700

 6、重量：52kg

 三、 結構及原理：

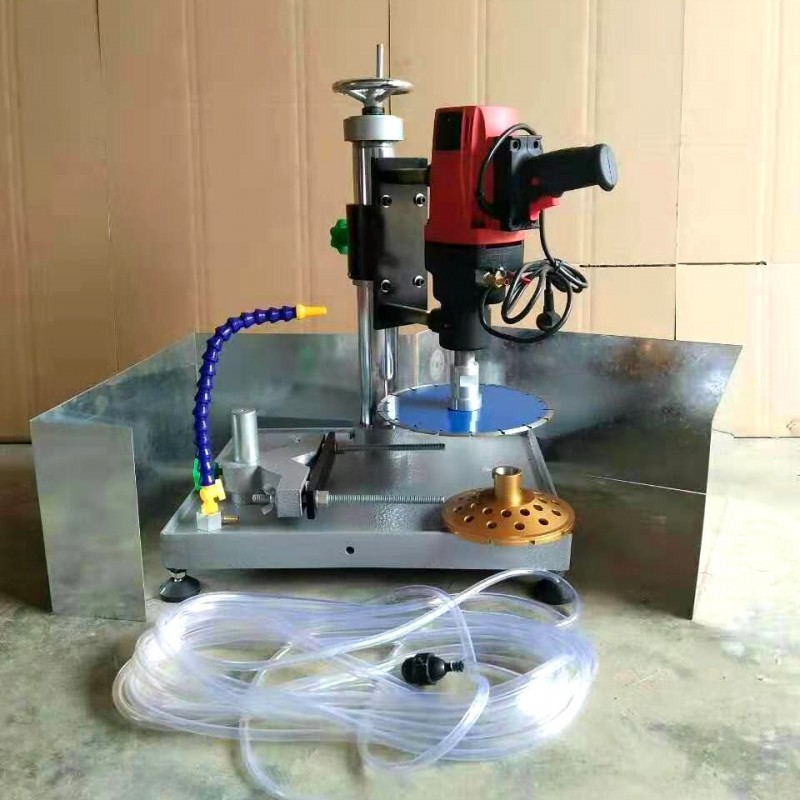

 磨平機構造如圖所示：

1、升降手輪     2、上索緊手柄     3、微動手輪     4、下索緊手柄    5、進水嘴    6、試件夾具     7、工作臺         8、夾具索緊手柄    9、夾具立柱  10、放水嘴
