無機鋁鹽防水素漿 巖棉防水乳液

無機鋁鹽防水劑

 簡介

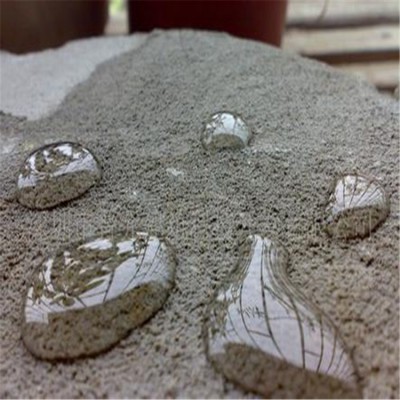

無機鋁鹽防水劑是以無機物為主體材料的水泥砂漿、混凝土防水劑。它以防水抗滲功能為主，同時兼有微膨脹、增加密實度功能，根據工程需要可配制成減水、緩凝和早強等型號。該防水劑防水效果好，施工簡易，工程造價低廉，適用于砂漿、混凝土結構地下工程、水池、水塔、橋梁、涵洞、隧道、碼頭、堤壩水電站等新建工程的剛性結構自身防水。具有防水、減水、抗裂、抗拉伸、抗折彎、早強、抗滲、防漏、防潮、耐酸堿等優點，專門用于建筑結構表面層的鋼性永久性防水形成堅固致密的憎水物質，充填、堵塞混凝土、砂漿在硬化過程中形成的毛細孔隙和水通道，具有極強的憎水性和潮氣的排斥性，從而賦予混凝土結構物與水泥制品優異的防水性能。

    用途

1 .用于工業與民用建筑的屋面、地下室、隧道、礦井、人防工程、地下人行道、地下商場、地下停車場、游泳場、水塔、給排水池、水泵站等有防水抗滲要求的混凝土工程。

2 .建造水池、游泳池、水塔、貯罐，大型容器、糧倉，山洞內貯存庫。

3 .建筑工程：地面，內、外墻面，衛生間等部位防水。

    特點

區別于其它柔性、鋼性防水材料(特別是粉狀)具有以下特點：

1 .防水性能好，實測抗滲標號≥ P15 以上，不降低混凝土強度，抗老化，防水壽命長。

2 .減水率 5 ～ 10%

3 .施工簡便，易操作，可節省大量材料、人工費和維修費。

4 .工程造價低，砂漿抹面 3 ～ 4 元 / ㎡。6 .耐熱( 120 ℃ )、耐寒與水泥壽命同等。標準編輯JC474 — 1999 《砂漿、混凝土防水劑》、 GBJ 50119 — 2003 《混凝土外加劑應用技術規范》、 GB8077 —2000《混凝土外加劑勻質性試驗方法》。

    用量與用法：

1、 用量：

( 1 )混凝土澆注工程防水劑摻量為 C × 3% ，即一般9㎏ /m 3 。

( 2 )水泥砂漿抹面工程防水劑摻量為水泥用量的 C × 3% ，即一般 9 ㎏ /m 3 。

2、用法：機械攪拌混凝土、砂漿作業：首先確定防水劑用量(防水劑未經稀釋前不得直接加入攪拌機內使用)，然后將防水劑按比例加入攪拌機內、不足水量用自來水補充，攪拌 2 ～ 3 分鐘，使混凝土(砂漿)達到均勻，和易性為宜。

3 、人工拌合水泥砂漿作業：先將防水劑直接拌和使用，施工基層必須牢固、平整、干凈。砂漿抹面分兩次作業厚度 20 ㎜

4 、本防水劑適應普通硅酸鹽水泥和硅酸鹽水泥，標號不低于 32.5Mpa 。

    施工工藝：

1 、清理基層：把基層表面的油污、灰塵、雜物等清潔干凈。對光滑的基層表面還需進行鑿毛處理?麻面率不得小于 75% 。然后用水濕潤基層。

2 、刷結合層：在已鑿毛和干凈濕潤的基層上，用刷子均勻刷一道稀粘狀的水泥防水劑素漿?配合比為水泥：水：無機鋁鹽防水劑 =1：2.20：0.08。作結合層。以提高防水砂漿與基層的粘合力。厚度以 2 ㎜左右為宜。

3 、抹第一層防水砂漿：找平層，在結合層未干之前必須及時抹第一層防水砂漿?配合比為水泥：中砂：水：無機鋁鹽防水劑 =1：2.5：0.35：0.08。作找平層。厚度以 10 ㎜左右為宜。搟光壓實后?用木抹搓出麻面。

4 、抹第二層防水砂漿，在找平層初凝后，應及時抹第二層防水砂漿?其配合比和厚度均與第一層防水砂漿相同?用鐵抹子反復壓平壓光。

5 、潮濕養護：在第二層防水砂漿終凝之后，應及時養護，每天均勻澆水不得少于五次，在保持潮濕條件下養護七天 。
