脈沖布袋除塵器說明書
一、概述
脈沖布袋除塵器是樂迪公司消化吸收國外同類產品 技術經改進后設計而成的小型布袋除塵器，該類除塵器是采用高壓(0.5~0.7MPa)大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機相比，具有清灰動能大，清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便(外濾式)， 用于建材、冶金、礦山、煤炭、非金屬礦超細粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。
二、構造及工作原理

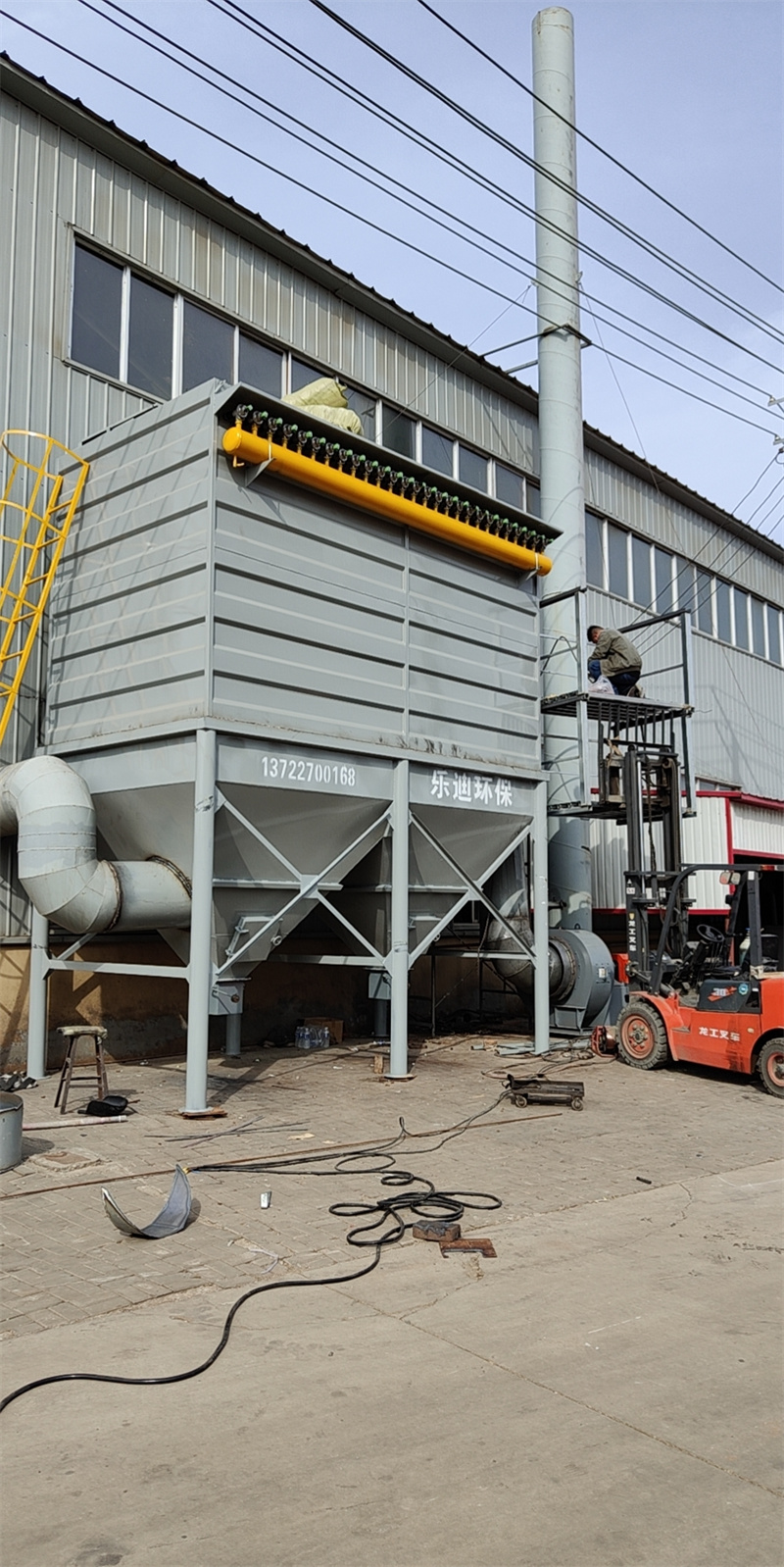

1、脈沖布袋除塵器結構
該設備主要有以下部分組成：

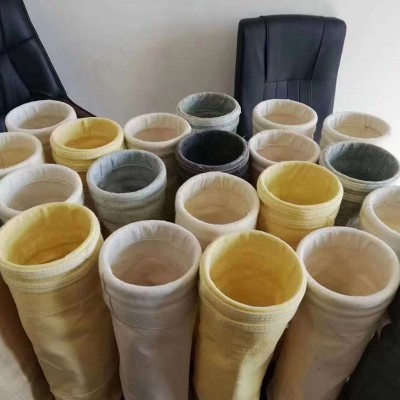

(1)箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。

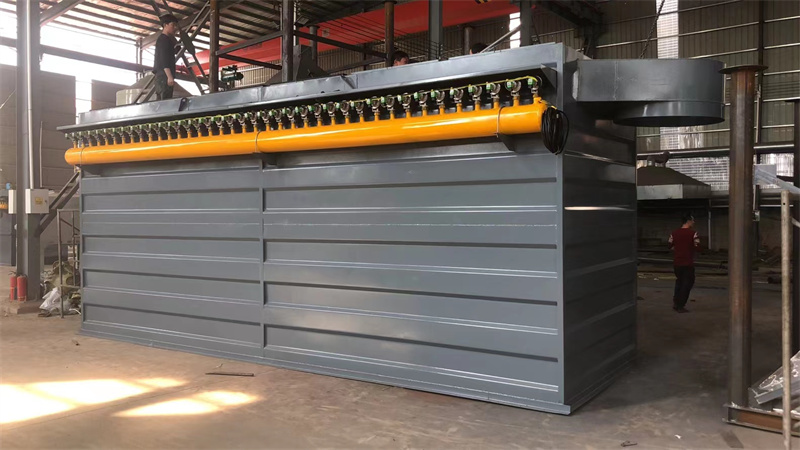

(2)噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
(3)進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
2、工作原理
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣(0.5~0.7MPa)，由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
