LB-6200 超聲波明渠流量計 在線水監測對比裝置

產品介紹

LB-6200便攜式明渠流量計是一款對現有在線水監測系統中流量監測的對比裝置。該便攜式明渠流量計實現了比對在線系統的液位誤差及流量誤差。全引導式的操作方式，可自動每兩分鐘記錄一次液位數據，連續記錄6次，同時可以累計測量10分鐘的流量數據，將其結果與現場在線明渠流量計進行比對，并自動生成比對報告，使比對結果一目了然。應用于第三方檢測公司、環保監察監測部門對污水處理、排放企業在線監測系統中的流量監測單元（在線流量計）進行比對以及校準核對，同時也可擴展應用于企業對明渠污水排放的流量測量。

執行標準

JJG711-1990《明渠堰槽流量計試行檢定規程》

HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》

產品特點

1、適應于四種基本堰型：三角堰、 矩形堰、 等寬堰、 巴歇爾槽；

2、高精度信號采集模塊，24 位采集精 度 ，測量數據真實有效；

3、大屏幕彩色液晶觸摸屏，觸控引導式操作，操作過程簡便；

4、曲線顯示流量變化趨勢及液位變化趨勢；

5、友好的人機交互界面，圖文結合，無需知識即可對儀器進行操作；

6、儀器帶有微型打印機，可現場直接打印測量數據；

7、可與電腦連接，將測量數據輸出至電腦，便于用戶對數據進行統計分析；

8、可存儲 20000 次的測量歷史記錄；

9、內含大容量鋰電池，一次充電可連續測量 72 小時；

10、流量計內置智能化電源管理系統，延長電池使用壽命；

11、開機密碼進入，有效保護測量比對數據及結果；

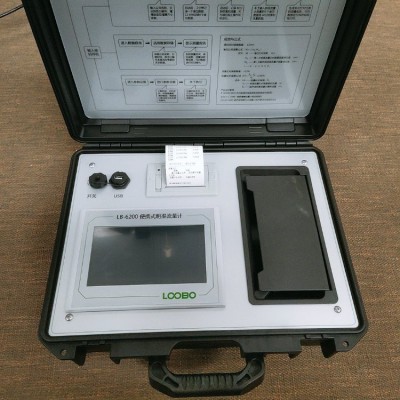

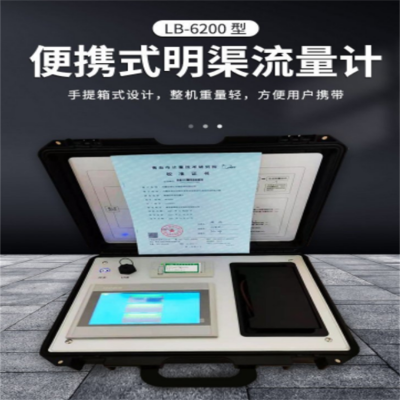

12、手提箱式設計，整機重量輕，方便用戶攜帶

技術參數

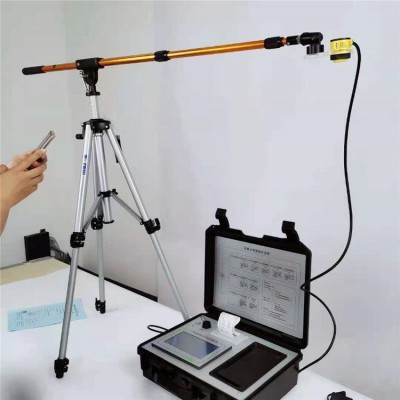

超聲波傳感器的現場安裝

傳感器的安裝高度應滿足：

1. 傳感器距離堰、槽底部的距離應小于傳感器的量程（傳感器的量程為1000mm，盲區距離為150mm；傳感器的量程為 2000mm，盲區距離為 200mm）；

在出現最大水位時，傳感器距離水面的高度應大于 200mm。

注意：

綠色“電源”LED 指示：傳感器處于運行模式。

紅色“信號”LED 指示：目標信號強度。“熄滅”狀態指示：沒有接收到聲波或被測物超出檢測范圍；“閃爍”狀態指示：相應的接收聲波度強（閃爍頻率越高，接收信號越強）。

橙色“輸出”LED 指示：輸出已啟用，傳感器接收窗口范圍的信號。橙色“模式”LED 指示：當前選定的模式（快或慢）。
