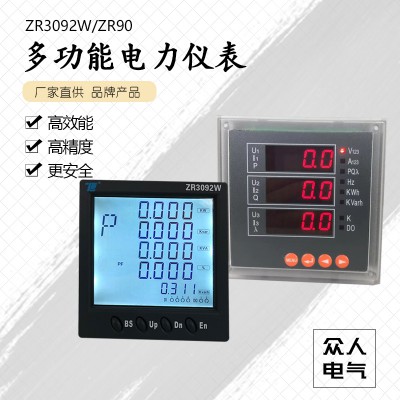

ZR3092W+多功能諧波表

商務王英?(經理)

供貨總量： 999999 臺

發貨期限：自買家付款之日起 3 天內發貨

有效期至：長期有效

在線咨詢在線留言一鍵回撥

?

★　產品特點

● 具有強大的數據采集和處理功能，具有三相電壓、三相電流、總功功率、總無功功率、總功率因數、頻率、總有功電度、電壓與電流的諧波畸變率、電壓、電流的2～15次諧波分量含有率的測量與計算功能；
● 具有2路繼電器控制輸出（選配）；
● 具有最強大共4路開關量輸入功能（選配）；
● 通過RS-485接口，采用MODBUS協議，與其他設備進行通訊（選配）。

★　線接方式

● ZR3092W+多功能諧波分析表具備通用的（AC/DC）電源輸入接口，若不做特殊說明，提供的AC/DC220的電源接口的標準產品，儀表工作電壓范圍是AC/DC85～265V，請保證所提供的電源適用于該系列產品，以防止損壞產品；
● 對于電網質量較差的地區，建議在電源回路安裝浪涌保護器防止雷擊，以及安裝快速脈沖抑制器；
● 建議線徑尺寸1.5mm2
訂貨時請詳細寫明所需要的型號及電源、輸入信號及變比、接線類型等相關內容
例：型號：ZR3092W+　電源：AC220V　電力網絡：三相四線（3PT/3CT）　輸入信號：AC380V/5A
輸出：兩路繼電器　頻率：45～55Hz　通訊：RS-485接口，MODBUS-RUT協議

★　產品介紹

　　ZR3092W+儀表采用最新微處理器和數字信號處理技術設計而成。集合全面的三相電量測量/顯示、能量累計、電力品質分析、數字輸入/輸出與網絡通訊于一身。大屏幕、高清晰液晶顯示。可作為儀表單獨使用，取代大量傳統的模擬儀表，亦可作為電力監控系統（SCADA）之前端元件，用以實現遠程數據采集與控制。
工業標準的RS-485通訊接口和MODBUS通訊協議，是SCADA系統集面的理想選擇。ZR系列多功能電力儀表雖然是以測量為主的儀表，但它還附帶了豐富、靈活的I/○功能，這使得它完全可以勝任作為分布式RTU的要求，實現遙信、遙測、遙控、計量于一體。主要應用于變配電自動化、智能型開關盤柜、工業自動化、智能建筑能源管理系統等。

技術參數			指標
輸入輸出選配	網絡		三相三線、三相四線
		額定值	AC 0～100V、AC 0～380V
		過負荷	1.2倍持續瞬時 2倍/1秒
		功耗	＜0.8VA
		阻抗	＞200kΩ
		精度	0.2 級
		額定值	AC 1A、5A
		過負荷	1.2倍持續瞬時 20倍/1
		功耗	＜0.2VA
		阻抗	＞0.1Ω
		三相不平衡度	\|Im-Iav\|/Iav×100%
		精度	0.5級，0.2級
	頻率		范圍：45～65Hz，精度：0.1Hz
	功率		有功功率、無功功率、視在功率精度：0.5級
	4象限電能		有功能量測量精度為1%；無功能量測量精度為2%
	最大/最小值		各相/線電壓；各線電流；有功功率，無功功率，視在功率
			功率因數，頻率，需量的最大值和最小值及其發生時間
	諧波測量		諧波次數：2～15次；THD精度：±5%
	通訊		異步半雙工 N. 8.1，E. 8.1，O.8.1 RS485 Modbus-RUT協議 1200/2400/4800/9600bps
	開關量輸入		4路；干節點；光隔離電壓：5000Vac（RMS）
	繼電器輸出		2路；節點容量為5A/250Vac或5A/30Vdc。繼電器的輸出有“電平”和“脈沖”兩種方式可供選擇
電源	電壓范圍		AC/DC 85V～265V
	功耗		＜5VA
絕緣電阻			≥100MΩ
工頻耐壓			電源、輸入、輸出之間 2kV/1min（AC有效值）
平均無故障工作時間			≥50000h
工作條件			溫度：-10℃～45℃；濕度：≤93%；無腐蝕性氣體
海拔高度			≤2500m
