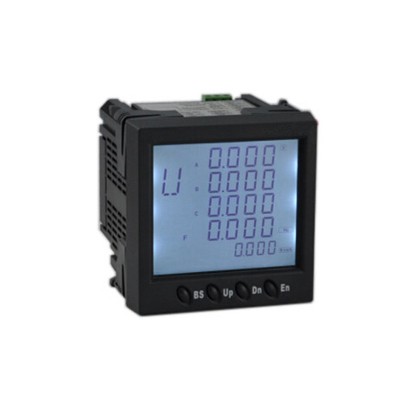

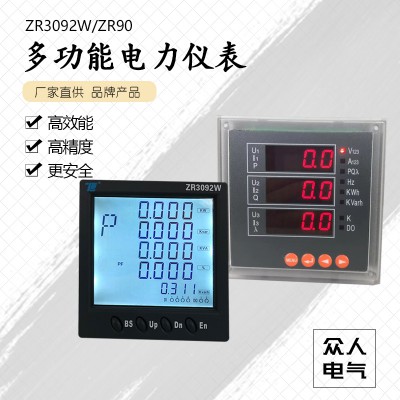

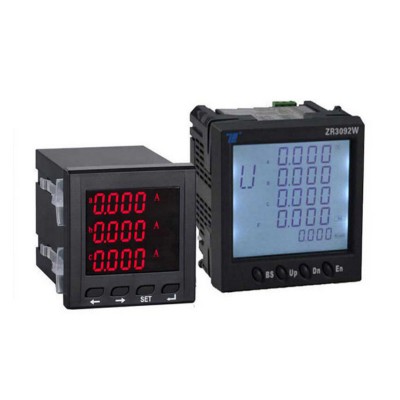

| 多功能網絡電力儀表 |
| ★ 性能特點 | ★ 技術指標 | |||||||
| ● 高精度測量三相電壓、三相電流、有功功率、無功功率、 視在功率、功率因數、頻率等電參量。 ● 正反向有功/無功電能計量。 ● 提供數碼管或液晶顯示，本地?cái)?shù)據查詢。 ● 菜單直觀，按鍵操作簡單。 ● 電流、電壓變比可編程。 ● 支持RS-485通訊，Modbus-RTU協議。 ● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能 脈沖輸出。 ● 安裝方便，接線簡單，工程量小。 ● 寬范圍交直流通用電源：AC/DC 85V～265V。 ● 可完成SCADA、PLC中多種通訊軟件的組網。 |
測量精度 ● 電壓 0.2級 ● 電流 0.2級 ● 有功功率 0.5級 ● 無功功率 0.5級 ● 功率因數 0.5級 ● 頻率 ±0.02Hz ● 有功電能 0.5級或1級 ● 無功電能 1級或2級 信號輸入 ● 接線方式 三相四線、三相三線 ● 額定電壓 AC57.7V、AC100V、AC220V、AC380V、AC450V ● 額定電流 AC 1A、AC 5A ● 過負載 電壓：1.2倍（持續），2倍/1秒（瞬時） 電壓：1.2倍（持續），10倍/5秒（瞬時） ● 功耗 電壓：＜1VA/相，電流：＜0.4VA/相 ● 阻抗 電壓：＞300kΩ，電流：20mΩ ● 頻率 45－65Hz 輔助電源 ● 工作范圍 AC/DC：85V-265V ● 功耗 ＜4VA 功能模塊 ● 通訊接口 支持1路RS-485通訊 Modbus-RTU協議 波特率：600～9600bps，默認9600bps ● 開關量輸入 支持4路干結點輸入 ● 開關量輸出 支持2路繼電器輸出 容量：AC 250V/5A，DC 30V/5A 環境 ● 工作溫度 -10℃～+55℃ ● 存儲溫度 -25℃～+70℃ ● 相對濕度 ≤90%，無腐蝕氣體場所 ● 海拔 ≤2500m 安全 ● 絕緣電阻 ＞100MΩ ● 光流耐壓 AC 2kV 電磁兼容性能 靜電放電 4級 ● 電快速瞬間變脈沖群 4級 ● 浪涌（沖擊） 4級 外形尺寸 ● 面框尺寸 1201×20；80×80；96×96 ● 開孔尺寸 111×111；77×77；91×91 |
|||||||
|
| ★ 規格選型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：開關量輸入、開關量輸出、變送輸出、通訊都是為選配功能。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★ 端子排列圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （注：如與儀表殼體上接線圖不一致，請以儀表殼體上為準） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
