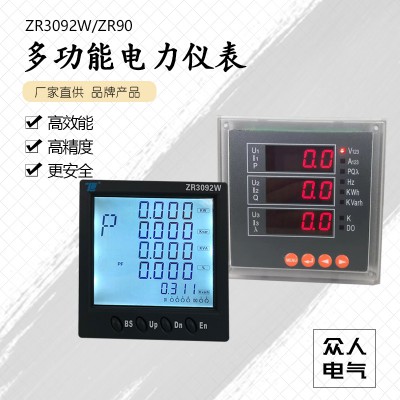

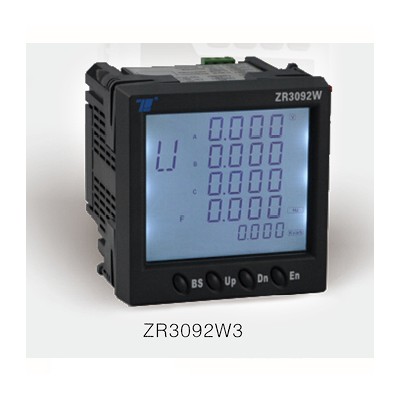

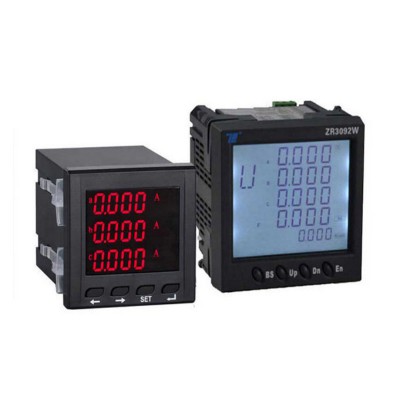

ZR3092W3多功能電力儀表

商務王英?(經理)

供貨總量： 999999 臺

發貨期限：自買家付款之日起 3 天內發貨

有效期至：長期有效

在線咨詢在線留言一鍵回?fù)?/a>

?

多功能網絡電力儀表

★　性能特點

★　技術指標

● 高精度測量三相電壓、三相電流、有功功率、無功功率、
視在功率、功率因數、頻率等電參量。
● 正反向有功/無功電能計量。
● 提供數碼管或液晶顯示，本地數據查詢。
● 菜單直觀，按鍵操作簡單。
● 電流、電壓變比可編程。
● 支持RS-485通訊，Modbus-RTU協議。
● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能
脈沖輸出。
● 安裝方便，接線簡單，工程量小。
● 寬范圍交直流通用電源：AC/DC 80V～270V。
● 可完成SCADA、PLC中多種通訊軟件的組網。

測量精度
● 電壓　　　　 0.5級
● 電流　　　　 0.5級
● 有功功率　　 0.5級
● 無功功率　　 0.5級
● 功率因數　　 0.5級
● 頻率　　　　 ±0.02Hz
● 有功電能　　 0.5級或1級
● 無功電能　　 1級或2級
信號輸入
● 接線方式　　三相四線、三相三線
● 額定電壓　　 AC57.7V、AC100V、AC220V、AC380V
● 額定電流　　 AC 1A、AC 5A
● 過負載　　　電壓：1.2倍（持續），2倍/1秒（瞬時）
電壓：1.2倍（持續），10倍/5秒（瞬時）
● 功耗　　　　電壓：＜1VA/相，電流：＜0.4VA/相
● 阻抗　　　　電壓：＞300kΩ，電流：20mΩ
● 頻率　　　　 45－65Hz
輔助電源
● 工作范圍　　 AC/DC：85V-265V
● 功耗　　　　＜4VA
功能模塊
● 通訊接口　　支持1路RS-485通訊
Modbus-RTU協議
波特率：600～9600bps，默認9600bps
● 開關量輸入　支持4路干結點輸入
● 開關量輸出　支持2路繼電器輸出
容量：AC 250V/5A，DC 30V/5A
環境
● 工作溫度　　 -10℃～+55℃
● 存儲溫度　　 -25℃～+70℃
● 相對濕度　　 ≤90%，無腐蝕氣體場所
● 海拔　　　　 ≤2500m
安全
● 絕緣電阻　　＞100MΩ
● 光流耐壓　　 AC 2kV
電磁兼容性能
靜電放電　　　　　　　 4級
● 電快速瞬間變脈沖群　4級
● 浪涌（沖擊）　　　 4級
外形尺寸
● 面框尺寸　　　 1201×20；80×80；96×96
● 開孔尺寸　　　 111×111；77×77；91×91

★　規格選型

功能型號

實進測量

電能計量

開關量
輸入

開關量
輸出

變送輸出

通訊
接口

顯示方式

面板尺寸
（mm）

三相
電壓

三相
電流

有功
功率

無功
功率

功率
因數

頻率

有功
電能

無功
電能

ZR2080W3

●

—

1

三排
LED

80×80

ZR2090W3

●

—

1－2

1

96×96

ZR2012W3

●

—

1－2

1

120×120

ZR2080W3Y

●

—

1

字段
LCD

80×80

ZR2090W3Y

●

—

1－2

1

96×96

ZR2012W3Y

●

—

1－2

1

120×120

ZR3092W3

●

4

2

—

1

96×96

注：開關量輸入、開關量輸出、變送輸出、通訊都是為選配功能。

★　端子排列圖

（注：如與儀表殼體上接線圖不一致，請以儀表殼體上為準）

?
