開關柜無線測溫裝置

一、產品概述

根據當前用電負荷迅速增長的情況和電力工業技術發展的要求，高壓開關正在向自診斷、智能化的方向發展，從定期檢修轉向狀態檢修。本系列產品采用無線電射頻通訊技術，實現了高壓開關斷路器或母線連接點的溫升在線監測，滿足了狀態檢修的要求。

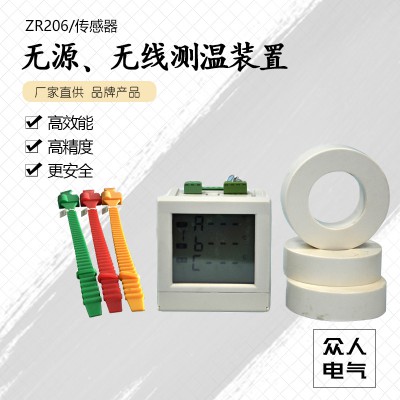

ZR206是一整套十分先進、實用的適用于高中低壓開關的電氣節點無線測溫裝置。本裝置集無線溫度測量、數據記錄、數據分析和控制功能于一體，可實現對電氣節點溫度的實時監控，通過后臺數據上傳，可方便快捷的了解各電氣節點的溫度情況。使用本裝置可直接替代手持紅外測溫設備，且測溫精度高，是配套電力測溫系統的理想之選。


二、產品特點

1、采用無線電射頻技術，實現高壓被測端與顯示儀表的隔離傳輸，無線信號傳輸能突破電柜內金屬的屏蔽。
2、一機能檢測多達十二個柜內溫升點，實現超溫報警、自動排風、低溫加熱等功能。

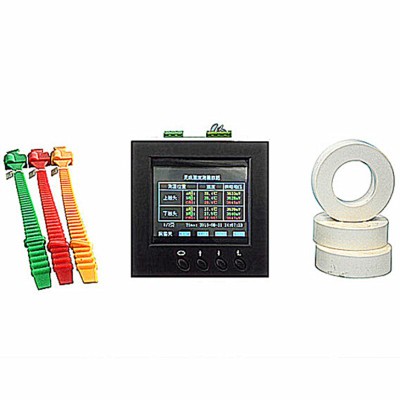

3、本裝置提供無源傳感器或有源傳感器兩種測溫傳感器；
   無源傳感器：其運用小CT、磁飽和技術，從一次電流回路取電，一次電流300A~5000A范圍內均可穩定工作，無需更換。
   有源傳感器：采用電池平穩供電，根據溫度情況實時修改發射頻率，功耗小，壽命長，可維持運行4~5年。
4、車用級元件及收發組件安裝方便，表帶式直接卡扣在電纜或母排上，環形傳感器只需拉出手車就可完成安裝，對于老設備改造十分簡單方便，不會降低電柜原有的絕緣性能。
5、無線信號采用開放的頻段，微功率發射符合國家無線電管理規定，對其它設備不產生干擾。
6、電磁兼容（EMC）特性好，抗干擾適應能力強，適合于630A~5000A的各種型號的斷路器、隔離開關、閘刀等高壓設備的安裝應用。
7、完善的報警方式，可設置兩種溫度點，高溫排風、超溫跳閘。

三、產品型號命名及意義



四、適用場合

·移開式開關柜斷路器，動靜觸頭連接點測溫
·電纜接頭處測溫
·隔離開關母線連接點溫升監測
·發電廠大電流出線回路監視母線連接處的溫升
·高壓大電流母線連接處溫升監測
·戶外高壓隔離閘刀接觸點溫升測溫


五、主要技術指標


六、儀表尺寸及端子接線圖

現場安裝實例

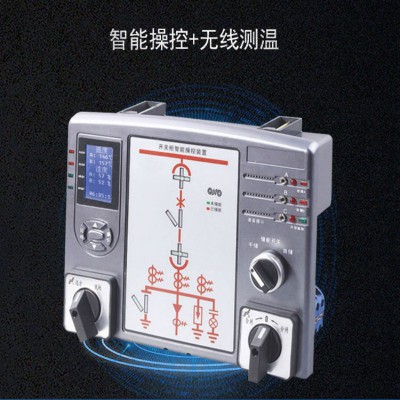

智能操控+無線測溫裝置產品選型
