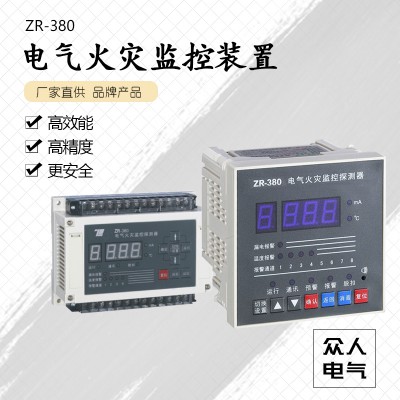

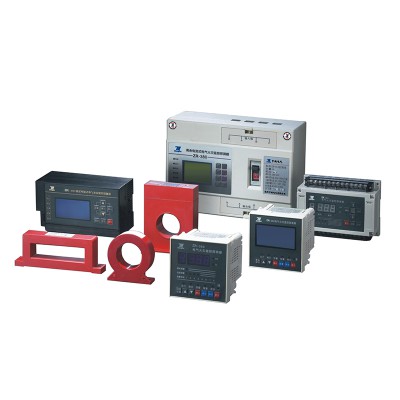

ZR-380（嵌入式）電氣火災監控探測器

一、適用范圍

ZR-380型剩余電流式電氣火災監控探測器集剩余電流檢測、預警、報警、控制及通訊等多種功能于一體，且具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時，探測控制器能發出報警聲及時提醒工作人員檢查故障，排除可能發生的電氣隱患，防止事故發生。

ZR-380型剩余電流式電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、集貿商場、公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境。

ZR-380電氣火災監控探測器既可以為相對獨立的用電區域作保護而單獨安裝，也可以聯網組成電氣火災監控報警系統。

ZR-380型剩余電流式電氣火災監控探測器執行國家標準GB 14287.2-2005《剩余電流式電氣火災監控探測器》。

二、基本功能

1、實時監測

ZR-380型剩余電流式電氣火災監控探測器能夠?qū)崿F(xiàn)實時監測受控回路剩余電流等運行參數，并實時顯示。

2、報警保護功能

ZR-380型剩余電流式電氣火災監控探測器能夠探測回路的剩余電流，如果越限發出聲光信號報警，能在規定時間內切斷供電回路（可以設置為不切斷），以保證安全用電。

3、預警功能

ZR-380型剩余電流式電氣火災監控探測器具有預警功能，當受控回路中的剩余電流達到事先設定的預警值時，只發出預警光信號。使操作人員可以及時處理配電主回路的異常情況，減少不必要的跳閘與避免故障的發生。

4、通訊功能

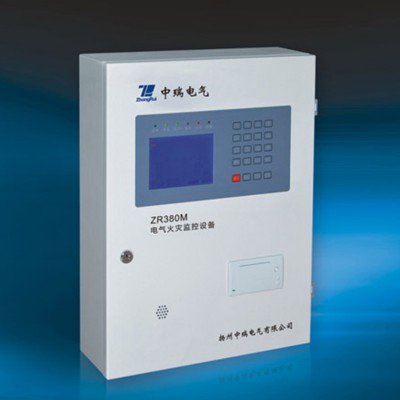

ZR-380型剩余電流式電氣火災監控探測器配有CAN總線通訊接口。通過CAN總線可以與本公司的監控設備主機進行組網通訊，實現遠程管理、維護、控制。

三、技術指標：

1、額定工作電壓AC 220V

2、剩余電流越限預警、報警、保護

① 額定電流報警設定值：50mA-1000mA可選擇，步長為1mA

② 額定電流預警設定值：  50mA-1000mA可選擇，步長為1mA

③ 剩余電流保護動作：  保護／不保護 可選擇

3、保護動作動作時間：≤0.5s

4、警報聲響： ≥70db

5、保護輸出輸出：開關型，觸點容量 250V AC/3A

6、通訊方式：與上位機CAN總線通訊≤10km，現場維護采用RS232

7、128×64漢字液晶顯示、輕觸鍵盤式

8、使用環境條件

① 環境溫度： －20℃～＋40℃

② 相對濕度： 10％～90％

③ 海拔高度： 不超過3000m

④ 使用場所： 具防雨設施

9、重量:0.5kg

10、ZR-380型剩余電流式電氣火災監控探測器需與ZRS-Y45電流互感器配合使用，電流互感器線需與端子號COM1、A1連接，詳見端子圖。

四、裝置構成：

1.工作原理

本裝置由五部分構成：電源模塊；中央處理運算單元模塊；信號采集處理單元模塊；人機對話、報警、控制輸出單元；通訊處理單元模塊。

本裝置外置剩余電流互感器，可以直接輸入1A或5A交流電流

2、裝置安裝：

接線端子定義：
