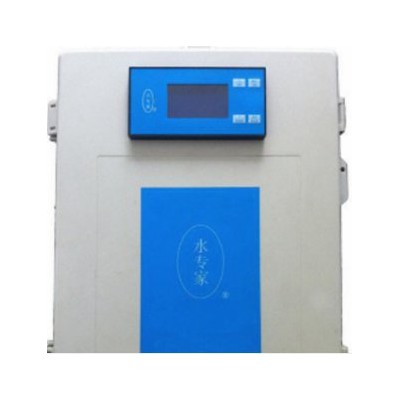

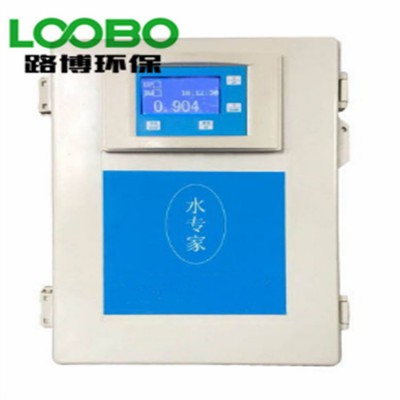

青島路博LB-100H在線濁度儀 在線濁度測量?jī)x 激光光源

一、 產品特點

l 濁度變送器由電子單元和測量單元（含測量池和輔助裝置）組成。該產品具有免標定，精度高，功耗低等特點。變送器具有溫度自動補償功能。

l 水路系統自動調接被測水樣的壓力和流速，使水樣以恒定的流速流入到測量池，提高儀器的穩定性。

l 可以自動消除被測水樣中氣泡，使儀器的讀數值更精確。

l 光源采用激光光源，光源穩定，壽命比LED長，可達10萬小時，功耗低節能環保。

l 模擬輸出4-20mA標準信號

l 具有上下限報警功能，上下限報警具有兩路獨立的繼電器輸出控制，回差值獨立可調。

l 具有數字顯示和波形顯示兩種顯示模式，數字顯示模式具有上下限報警顯示和時間日期顯示。波形顯示模式可根據上下限報警值自動調節顯示范圍。

l 可根據y=kx+b公式調節偏移量b的值，且偏移量的正負可調。

l 具有波形記錄功能，可連續記錄兩個月（60）天的波形數據，可以翻看歷史數據。

l 變送器除變送功能之外，尚有隔離功能。傳感器輸入與輸出信號采用線性光耦電路進行隔離，有效地保證信號的穩定性。變送器將濁度電壓信號處理后，再進行溫度補償，之后輸出測量溶液中濁度的標準信號。

二、安裝要求

   ⑴整個儀器是一個立體壁掛式的必須安裝在平整、干燥、通風、沒有震動，沒有腐蝕

     性氣體，液體的墻面上。

   ⑵儀器要安裝在排水，采集水樣都較為方便的地方。

   ⑶儀器安裝要與地面垂直，不能傾斜。

   ⑷儀器不要安裝在強光直射，強電磁干擾的地方。

   ⑸連接儀器的進水口，出水口的管道要牢固。

三、傳感器工作原理

   濁度傳感器采用表面散射原理，分為兩個部分，激光光源和光電檢測器。激光光源

的穩定性直接影響測量?jī)x器的準確性和重現性。采用鹵素鎢燈為濁度儀光源壽命只

有幾百到幾千小時，而采用激光元件，不但節能環保，而且壽命可以提高到10萬小

時。所以選用激光元件作為光源，激光發出的光束，與水平面呈一定的角度射入到

水中，光電池在水面以上的部位，其方向與激光光束呈90度，濁度不同接收的散射

光光強不同，傳感器將這個變化信號處理轉化為電流信號傳輸出來。光電檢測器和

激光光源都不與水接觸，在使用期間不用清洗。

①、測量功能，有兩種方式顯示測量結果：讀數顯示/波形顯示

②、讀數調整功能

③、歷史查詢功能

④、清除記錄功能

⑤、時間設置功能

⑥、上下限報警設置功能

四、技術指標

五、儀器的校準和清洗

1.校準（兩點標定）

本儀器出廠前已經校準好，一般用戶不用校準，用戶安裝好后，通電約30分鐘后

可以穩定的工作，用戶就可以核對自測值。

校準儀器是本儀器使用之關鍵，必須認真細致，嚴格按照操作步驟來否則會造成

極大的誤差。
