青島路博LB-200S全自動型光學接觸角測量儀 光學成像系統

產品介紹

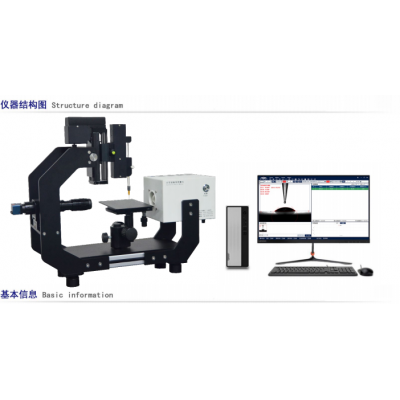

接觸角(Contact angle) 是指在氣、液、固三相交點處 c 作的氣-液界面的切線， 此切 線在液體一方的與固-液交界線之間的夾角θ， 是潤濕程度的量度。 是現今表面性能檢測的 主要方法。采用光學成像的原理-圖像輪廓分析方式測量樣品表面的接觸角、潤濕性能、表 界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件 等組成。 設備采用全自動進液裝置， 性價比高、拓展性強、功能全面、可滿足各種常規測量

需求，目前已經廣泛使用在眾多高校院所及企業

固體表面處理評價、 等離子清洗效果分析、 表面清潔度分析、固液體之間或固體黏駙特 性研究、 液體配方設計、 表面印刷性能的表征、 分析表面改性、玻璃(包括塑料或金屬等固 體) 表面潤濕性研究等。在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體 制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域， 接觸角測量已經成為了一項評估表面性能的重要儀器

 產品特點

 1.精細機械：系統的框架選用高 質 量的進口高強度氧化保護鋁型材并烤漆處理， 所有的 其它主要組件也都是由鋁合金，不銹鋼和銅合金通過精密制作而成。保證儀器極強的穩 定性。

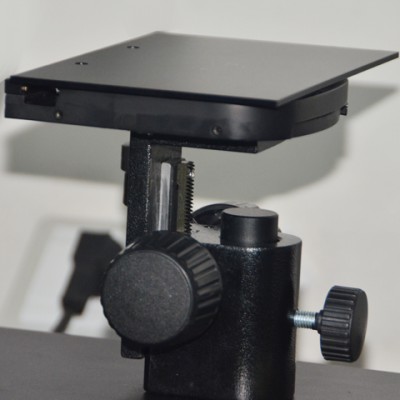

 2.精密定位： 系統所有的線性移動單元， 包括三維樣品臺(xy-軸)， (Z-軸)注射器/針頭 的移動調節，均是由直線銅齒條和精密燕尾槽驅動，確保傳動平穩、輕松和精細。

 3.配置齊全的進樣器與針頭選擇： 提供數十種不同規格的進樣器供使用者選擇， 如不同 規格(25ul/50ul/100ul/250ul/500ul/1000ul….) ,不同材質(氣密玻璃進樣器/塑料進樣 器) ，不同品牌(Hamilton/boli….) 以滿足不同客戶需求。提供各種規格(10-34#)以及 不同材質(不銹鋼/聚四氟乙烯/pp 撓性針頭)以及特殊針頭 (彎曲針頭)，可用于常規接 觸角測量，也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。

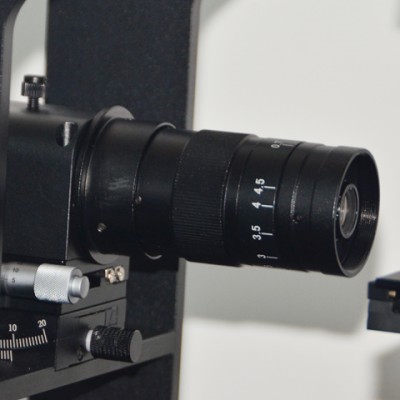

 4.成像系統：采用了行曝光(Rolling Shutter)高分辨率CMOS 圖像傳感器配合pomeas0.7- 4.5 遠心輪廓鏡頭。保證zui佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成 像提供了均勻的背景照明。優質鏡頭和高分辨率相機能夠以理想的尺寸和亮度在圖像中顯 示出液滴，即使是非常小的液滴。

 5.領先的軟件平臺：軟件是整個測量系統的靈魂和大腦。CA V1.2.1 軟件為用戶 提供了 范圍廣泛的功能和特性，而且其中的許多項目在這一領域均是出類拔萃。作為一光學方法， 測量的精度取決于成像的質量和后著的處理、分析和計算方法。 其中采用的亞像素 (sub- pixel) 液滴坐標檢測，自動液/固/流-三相接觸線識別，液滴全輪廓分析，和基于連續信

息反饋的液滴監視功能等構成 了軟件的核心組件，而且這一切又都能實時完成。 具備雙 邊接觸角 自動測量快速擬合功能， 分析液體與固體的表面潤濕性能、更準確的分 析表面的實際潤濕情況。

 6.軟件自動生成報告，其 中涵蓋 word、excel、PDF 圖文、譜 圖等多種數據報告。   7.提供德 國進 口的接觸角測量校準樣，確保儀器 的精準性，角度校準標準片 5°、 8°、 30° (選 配) ；60°、 90°、 120° (選配 )。

 8. 國內首創基線自動傾斜功能，可修正由于樣品傾斜或機臺傾斜時的差異。

 9.分級管理系統， 權限管理。分實驗員與管理員。避免人為數據的改動影響測 試結果。

 10.具備雙邊接觸角測量快速擬合功 能，更全面量分析液體與固體的表面潤濕性 能、更準確的分析表面的實際潤濕情況；

 11.動態拍攝、視頻快速測試數據， 可以連續性記錄測試接觸角 的變化 ，再 由軟 件自動批量擬合；

 12.具備歷史數據庫功 能， 記錄每一次 的測試結果， 可追溯。

 技術參數
