LB-JCM1便攜式流量流速測定儀

LB-JCM1便攜式流量流速測定儀（便攜式測算儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

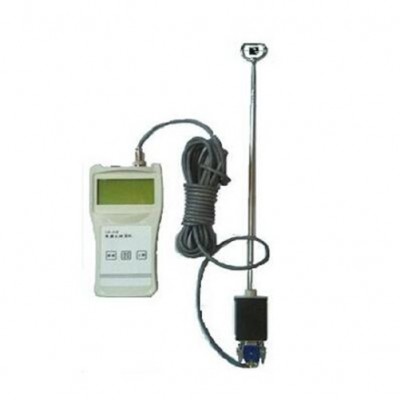

主要由OA型光纖流速旋漿傳感器、流速測算儀組成。傳感器頭部微型，可應用于狹小的測量環境,在液體中測量流速，不受液體溫度、質量的影響,輸入測量斷面計算瞬時流量。

技術參數

1、流速范圍：0.01～4m/s

2、精度：＜1.5%

3、顯示：漢字液晶顯示，4行32位

4、采樣時間：1～999s任意設定

5、測量方式：測桿定位測量深度0.45

6、采樣容量：9999

7、數據存儲：內置100條歷史記錄，通過軟件讀取

8、通訊：標準RS232接口

9、工作溫度：-20℃～50℃

10、工作電源：8.4V4200mAh,可充電

測量原理

根據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

             KN

    V＝————————  ＋  C（m/s）

              T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

青島路博環保提供產品的售后及技術支持！
