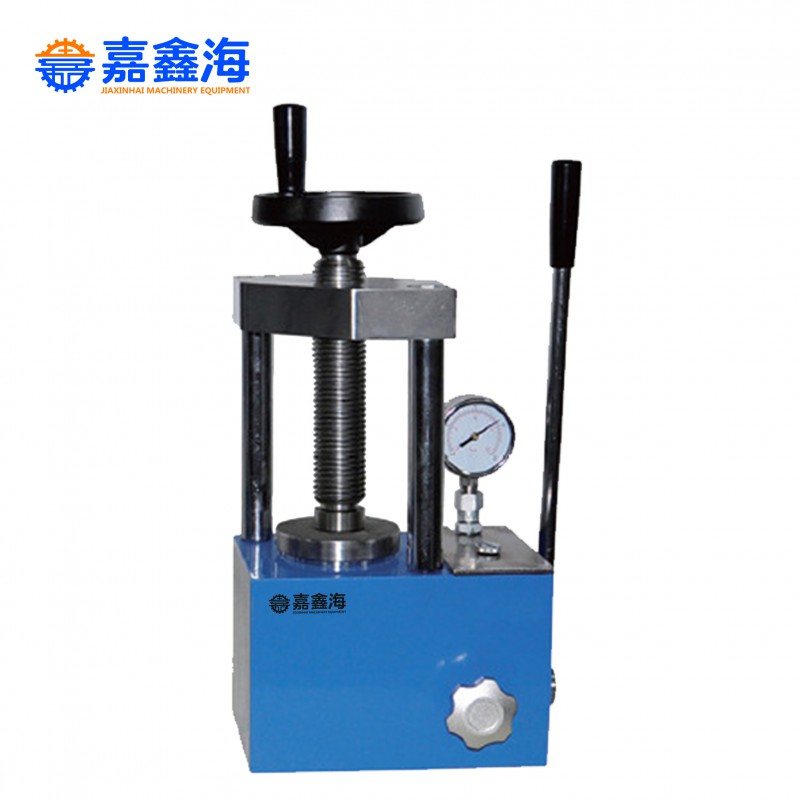

型號
|
JYP-15
|
|
|
壓力范圍
|
0-15T（0-30MPa）
|
 |
|
活塞直徑
|
鍍鉻油缸Φ80mm
|
 |
|
一體式結構
|
主板、油池、活塞 無密封連接
|
 |
|
壓力表
|
壓力、壓強雙刻度壓力表
|
 |
|
活塞行程
|
30mm
|
|
|
工作臺直徑
|
95mm
|
|
|
工作空間
|
80×80×130mm
|
|
|
壓力穩定性
|
≤1MPa/10min
|
|
|
外形尺寸
|
260×190×430mm
|
|
|
重量
|
40kg
|
|
油路原理（見圖（2））
工作時，放油閥10關閉。擺動手動壓把20，推動小柱塞27將油液從油池中經單向閥25吸入，通過高壓油閥14壓出進入大活塞19中，這樣不斷續存能量，而形成高壓油，并在壓力表21中顯示出來，當開啟放油閥7，即可卸荷。
圖（2）：油路原理圖
壓片機分解零件表
|
1手輪
|
2絲杠
|
3絲杠頭
|
4頂蓋
|
5拉簧螺釘
|
|
6立柱
|
7上拉簧鎖母
|
8拉簧
|
9下拉簧鎖母
|
10放油閥手輪
|
|
11放油閥桿
|
12主板
|
13偏心軸
|
14高壓彈簧
|
15導向套
|
|
16內六方螺釘
|
17上板
|
11油缸密封螺釘
|
19缸芯
|
20手柄把
|
|
21壓力表
|
22手柄連桿
|
23油池蓋
|
24 高壓滾珠
|
25高壓彈簧
|
|
26密封螺釘
|
27小柱塞套
|
28柱塞鎖母
|
29 小柱塞桿
|
30 半圓墊片
|
操作說明
1、先將注油孔螺釘13旋松即可。（注：運費中為了防止漏油所以都緊的很緊，但使用油池密封性很好，導致油缸不能吸進去液壓油。無法正常上壓）
2、將模具置于工作臺5的中間
3、順時針擰緊放油閥7，
4、用絲杠2擰緊后，
5、前后搖動手動壓把11，達到所需壓力，
6、保壓后，逆時針?biāo)砷_放油閥7
7、取下模具即可。
注意事項
（1）加壓時候注意，絲杠的螺紋必須全部進入上板，不能只連接幾扣。防止絲杠螺紋變形
（2）定期在絲杠2處加潤滑油。防止絲杠生銹影響使用
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險。
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油。
（5）加壓時感覺手動壓把20有力，但壓力表21無指示，應立即卸荷檢查壓力表21。
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用。
（7）大活塞19不要超過行程30mm。
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險。
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油。
（5）加壓時感覺手動壓把20有力，但壓力表21無指示，應立即卸荷檢查壓力表21。
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用。
（7）大活塞19不要超過行程30mm。
（8）壓片機壓把20搖動無力，壓力表不上壓，螺釘26松開，用手堵住低壓閥口，搖動壓把20，油會從26處流出，手堵不住閥口的油冒出時候，將螺釘26還原緊死。
壓力換算
油缸壓力tons = 系數0.5 × 壓力表兆帕指數MPa
|
油缸實際壓力
|
壓力表示值（MPa）
|
|
1
|
2
|
|
2
|
4
|
|
3
|
6
|
|
6
|
12
|
|
9
|
18
|
|
12
|
24
|
|
15
|
30
|
