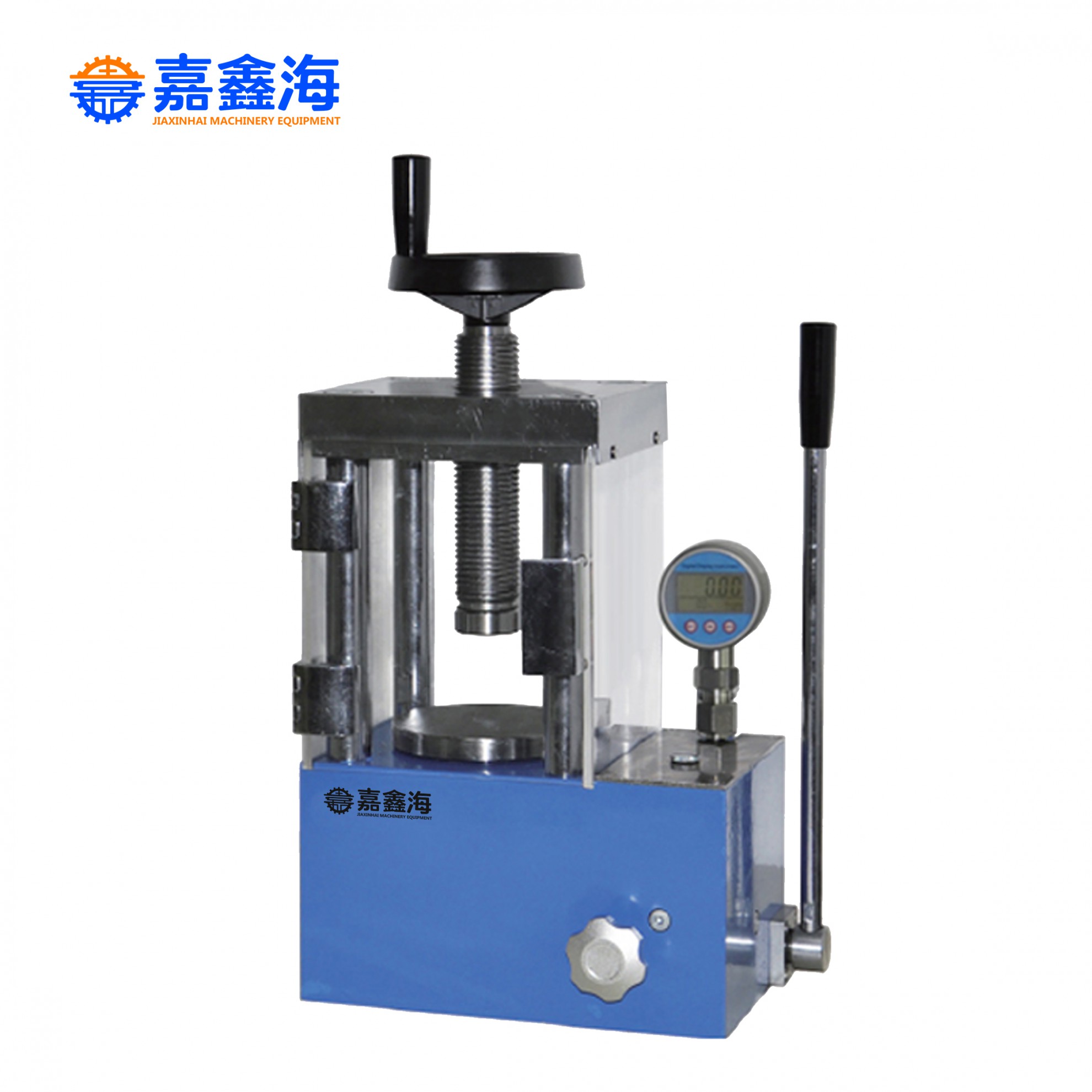

30噸手動數顯防護壓片機用一體式結構，油池、主板、油缸，在一個主板上，無密封連接點，減少可能漏油點，大大降低了壓片機的漏油幾率。此外本產品還可與傅里葉紅外光譜儀、熒光光譜儀等測試儀器配套制樣使用。本公司壓片機配套模具規格齊全，特殊規格可定做。
30噸手動數顯防護壓片機油路原理：
工作時，放油閥關閉。擺動手動壓把，油液從油池中經單向閥吸入，通過出油單向閥壓出進入活塞缸中，這樣不斷儲存能量，而形成高壓油，并在儀表中顯示出來，當開啟放油閥7時，即時卸荷。并且具有放油自動復位功能。
注意事項：
(1)使用前必須先松開油筒上的放氣螺釘和維修螺釘，再松開放油閥的狀態下空打兩柱塞，使系統正常工作。
(2)每次使用前及使用中，都應把工作臺用絲杠壓至底部。
(3)保持機油的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑。
(4)如發生滲漏及維修要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46#清潔機油。
(5)隨時檢查壓力示值，決不允許超壓使用，否則會發生危險。
|
型號 |
JYP-30FS |
|
壓力范圍 |
0-30T（0-31.5MPa） |
|
活塞直徑 |
鍍鉻油缸Φ110mm（d） |
|
整體結構 |
設備無密封鏈接，減少漏油點 |
|
壓力表 |
數字顯示0.00-40.00MPa |
|
活塞行程 |
40mm（T） |
|
防護罩 |
有機玻璃 |
|
壓力穩定性 |
≤1MPa/10min |
|
工作臺直徑 |
Φ120mm（D） |
|
立柱數量 |
4根立柱 |
|
立柱間距 |
112×160mm（M×N） |
|
外形尺寸 |
305×195×425mm |
|
設備重量 |
65Kg |
