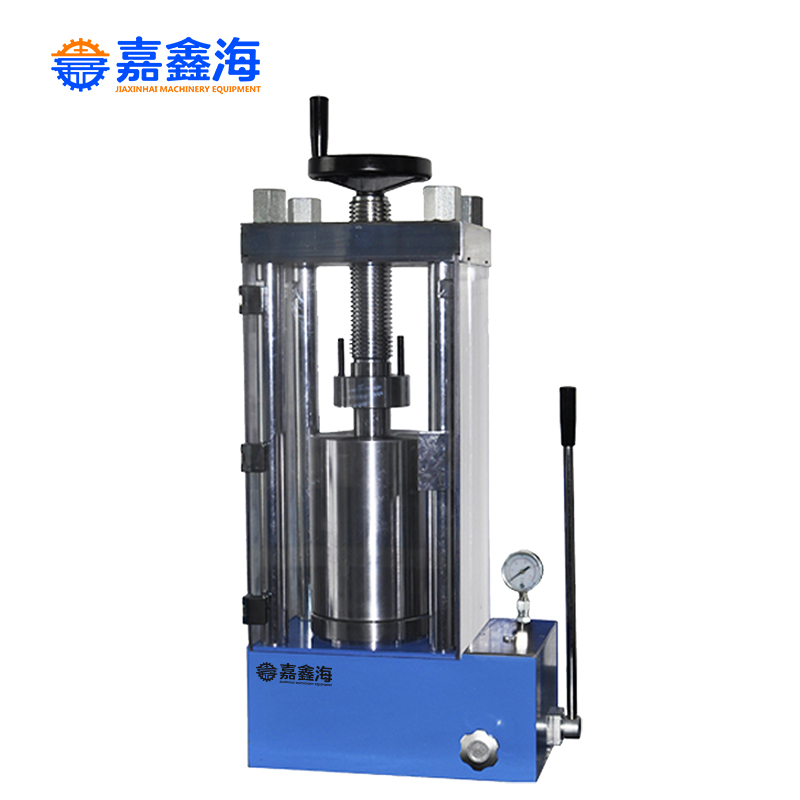

60噸手動等靜壓壓片機將被壓物體放入等靜壓腔體中，填充液壓油，用密封壓柱形制成密封腔體，通過壓力等量傳遞，實現壓力轉換，通過壓力換算表，算出所示壓力或壓強，見壓力表顯示即可。
A壓機操作步驟：
1、松開油筒頂部放氣密封螺釘12和維修螺釘16，并逆時針旋松放油閥手輪，擺動快速?gòu)?fù)合油泵A及高壓油泵B手柄各2-3下，使油路系統工作順暢。
2、用絲杠緩慢將工作臺壓至部，然后將絲杠旋起。
3、將模具或所壓物品放置工作臺，用絲杠進行頂緊。
4、順時針旋緊放油閥手輪9.關好防護門。
5、先擺動快速?gòu)?fù)合泵A升至14Mpa左右，再改用高壓泵B升至所需壓力。
6、壓制完成后，逆時針旋松放油閥手輪，取出模具或所壓物品。
B等靜壓模具操作步驟：
將等靜壓腔體4取下，所壓物體放入腔體內，加入壓力油，至腔體滿，放入壓機空間，松開密封壓柱3上的密封鋼珠2，將壓帽旋入腔體內，用絲杠加壓至密封圈進入腔體，鎖緊密封鋼珠，再用壓機加壓，按壓機操作步驟操作，成型后，旋松退模套上的手柄1、卸下壓帽，取出所壓物。
60噸手動等靜壓壓片機注意事項：
（1）使用前必須先松開油筒上的放氣螺釘12和維修螺釘16，在松開放油閥的狀態下空打兩柱塞，使系統正常工作。
（2）每次使用前及使用中，都應把工作臺用絲杠壓至部。
（3）保持機器的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑。
（4）如發生滲漏及維修，要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46號清潔機油。
（5）加壓決不允許超過機器的壓力范圍，否則會發生危險。
（6）大活塞6不要超過行程20mm。
|
型號 |
JYP-60J |
|
壓力范圍 |
0-60T（0-34MPa） |
|
整體結構 |
設備無密封鏈接，減少漏油點 |
|
壓力表 |
壓力、壓強雙刻度顯示 |
|
活塞行程 |
50mm（T） |
|
防護罩 |
有機玻璃 |
|
環境溫度 |
10℃-40℃ |
|
等靜壓壓強 |
0-300MPa |
|
等靜壓腔體 |
φ50×150mm（M×N） |
|
外形尺寸 |
405×240×720mm |
|
設備重量 |
180Kg |
